35
1

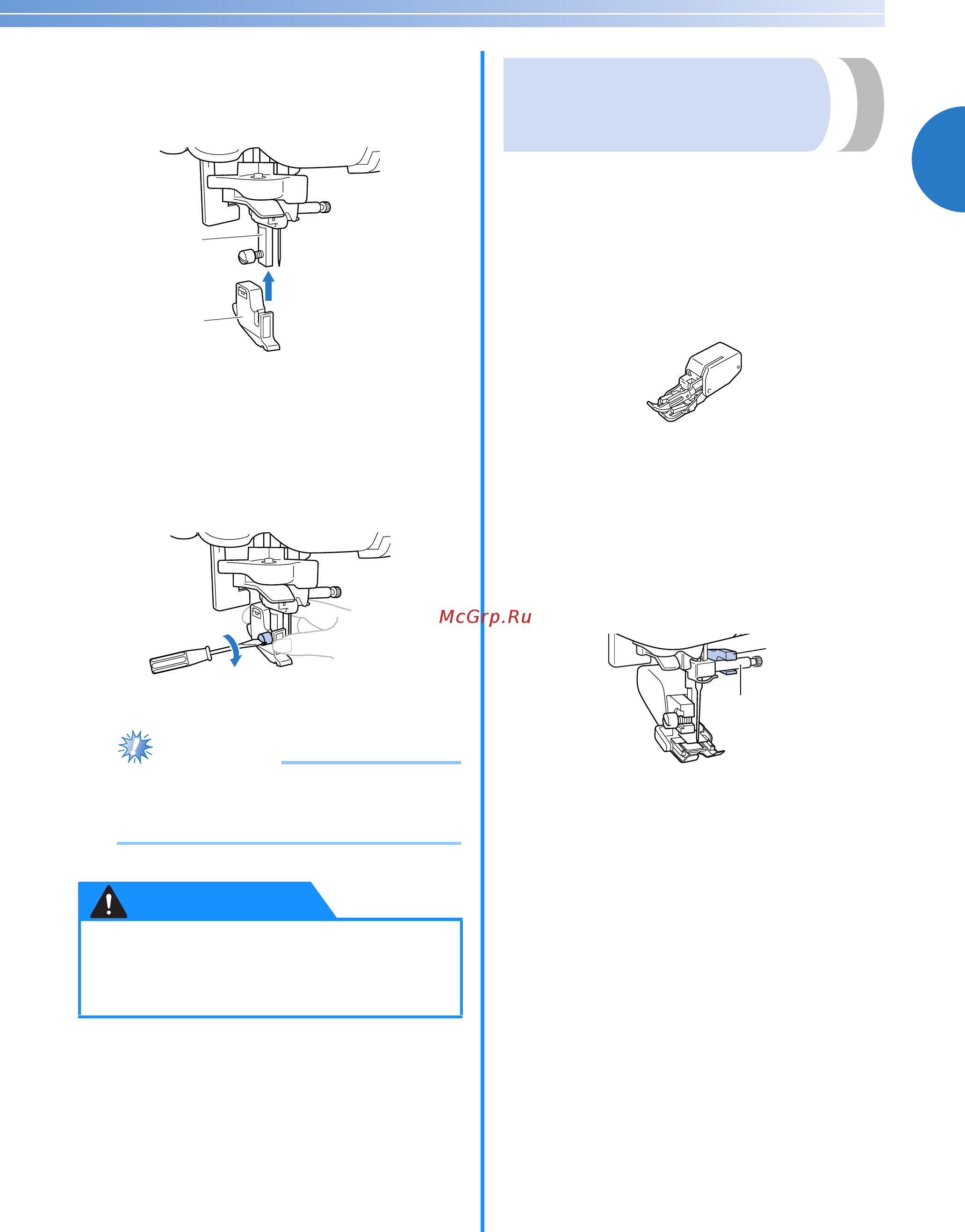

■ Установка держателя прижимной лапки
a
Совместите держатель прижимной лапки со
стержнем прижимной лапки.
a Стержень прижимной лапки
b Держатель прижимной лапки
b
Удерживая держатель прижимной лапки
наверху, затяните винт крепления.
Левой рукой поворачивайте отвертку по
часовой стрелке.
Примечание
● При неправильной установке держателя
прижимной лапки натяжение нити будет
неправильным.
Использование
дополнительной
шагающей лапки
Дополнительная шагающая лапка обеспечивает
равномерную подачу двух полотен материала
между гребенками транспортера и зубцами лапки.
Это полезно при работе с материалами, которые
сложно подавать (винил, кожа и т.п.) или которые
легко проскальзывают (бархат и т.п.).
Для установки шагающей лапки воспользуйтесь
отверткой.
■ Установка шагающей лапки
a
Снимите держатель прижимной лапки.
• Подробнее см. раздел “Снятие держателя
прижимной лапки” (с. 34).
b
Наденьте на винт иглодержателя
соединительную вилку.
a Соединительная вилка
b Винт иглодержателя
● Надежно затягивайте винт крепления. Иначе
держатель прижимной лапки может выпасть,
игла может задеть прижимную лапку и
погнуться или сломаться.
a
b
ОСТОРОЖНО!
a
b
