Поиск и устранение неисправностей 145
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
4
d

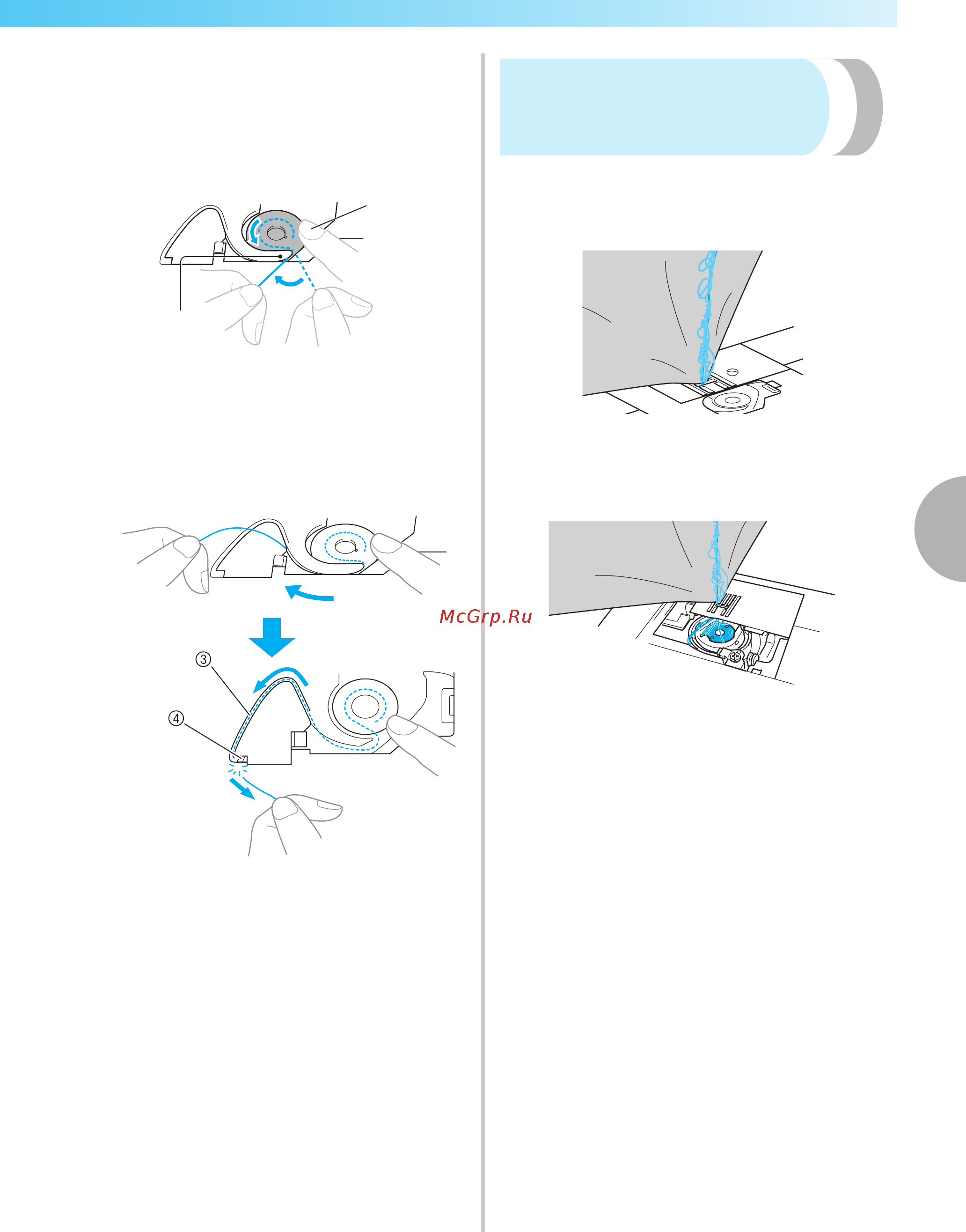

Придерживая шпульку пальцем,
проведите нить через вырез в игольной
пластине.
• Придерживая шпульку правой рукой,
левой рукой протяните конец нити вокруг
язычка.
a Язычок
b Придерживайте шпульку правой рукой.
Потяните за нить и проведите ее через
вырез в игольной пластине, затем
обрежьте ее при помощи устройства для
обрезки нити (ножа).
c Вырез
d Нож
Когда шпулька будет правильно
установлена в шпульный колпачок, можно
начинать шитье с правильным натяжением
нити.
Запутавшаяся нить на
изнаночной стороне
материала
■ Проблема
• Нить запуталась на нижней стороне
материала.
• После начала шитья слышен стучащий
звук, и шитье невозможно продолжить.
• Если заглянуть под нижнюю сторону
материала, видна нить, запутавшаяся в
шпульном колпачке.
■ Причина
Неправильная заправка верхней нити
В случае неправильной заправки верхней
нити верхнюю нить, продетую сквозь
материал, невозможно протянуть вверх, из-за
чего верхняя нить запутывается в шпульном
колпачке, что создает стучащий звук.
■ Способ устранения и проверка
Вытащите запутавшуюся нить и затем
исправьте заправку верхней нити.
a
Вытащите запутавшуюся нить. Если она не
вытаскивается, обрежьте нить ножницами.
• Подробнее см. в разделе "Очистка
челночного устройства" (с. 142).
b
Снимите верхнюю нить с машины.
c
Исправьте заправку верхней нити,
выполнив описанные ниже действия.
• Если шпулька была вынута из шпульного
колпачка, правильно установите шпульку
согласно инструкциям, приведенным в
пунктах "Установка шпульки" (с. 26) и
"Способ устранения и проверка" раздела
"
Верхняя нить натянута
" (с. 144).
1
2
