18 Маршрутизаторы ESR-10, ESR-12V, Руководство по эксплуатации
3 УСТАНОВКА И ПОДКЛЮЧЕНИЕ
В данном разделе описаны процедуры установки устройства в стойку и подключения к
питающей сети устройства ESR-12V.
3.1 Крепление крронштейнов для ESR-12V
В комплект поставки устройства входят кронштейны для установки в стойку и винты для
крепления кронштейнов к корпусу устройства. Для установки кронштейнов:

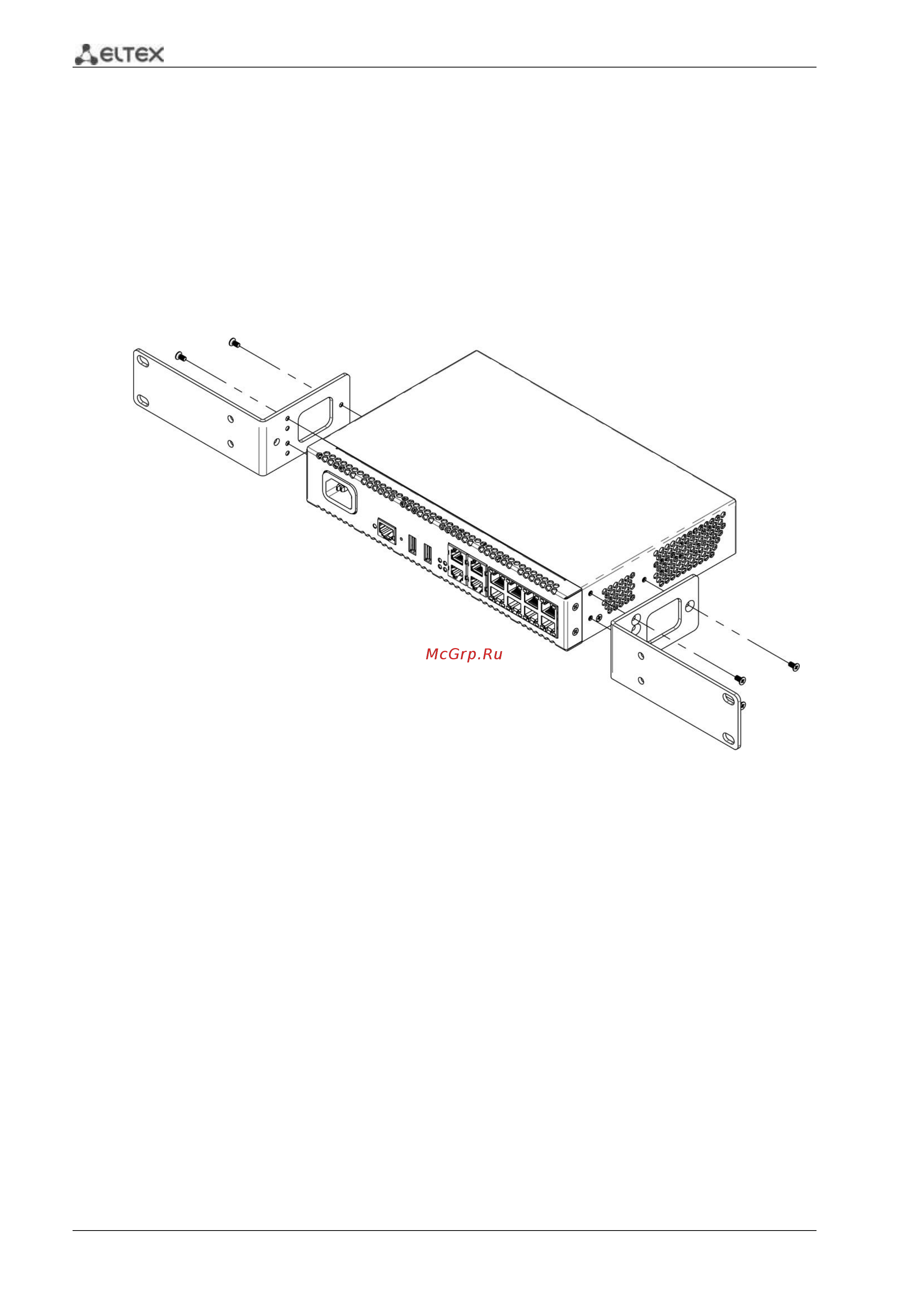

Рисунок 3.1 - Крепление кронштейнов
1 Совместите три отверстия для винтов на кронштейне с такими же отверстиями на боковой
панели устройства.
2 С помощью отвертки прикрепите кронштейн винтами к корпусу.
3 Повторите действия 1,2 для второго кронштейна.
3.2 Установка ESR-12V в стойку
Для установки устройства в стойку:
– Приложите устройство к вертикальным направляющим стойки.
– Совместите отверстия кронштейнов с отверстиями на направляющих стойки.
Используйте отверстия в направляющих на одном уровне с обеих сторон стойки для
того, чтобы устройство располагалось горизонтально.
– С помощью отвертки прикрепите маршрутизатор к стойке винтами.
