Eltex ESR-12V [83/97] Настройка vrf lite
![Eltex ESR-12V [83/97] Настройка vrf lite](/views2/1262095/page83/bg53.png)
Маршрутизаторы ESR-10, ESR-12V, Руководство по эксплуатации 83
R1(config-sub)#interface gi 1/0/6.60
R1(config-subif)# vrrp id 20
Укажем IP-адрес виртуального шлюза 192.168.20.1:
R1(config-subif)# vrrp ip 192.168.20.1
Укажем идентификатор VRRP-группы:
R1(config-subif)# vrrp group 5
Включим VRRP:
R1(config-subif)# vrrp
R1(config-subif)# exit
Изменения конфигурации вступят в действие после применения:
R1# commit
Configuration has been successfully committed
R1# confirm
Configuration has been successfully confirmed
Произвести аналогичные настройки на R2.
Помимо создания туннеля необходимо в firewall разрешить протокол VRRP(112).
7.27 Настройка VRF Lite
VRF (Virtual Routing and Forwarding) – технология, которая позволяет изолировать маршрутную
информацию, принадлежащую различным классам (например, маршруты одного клиента).

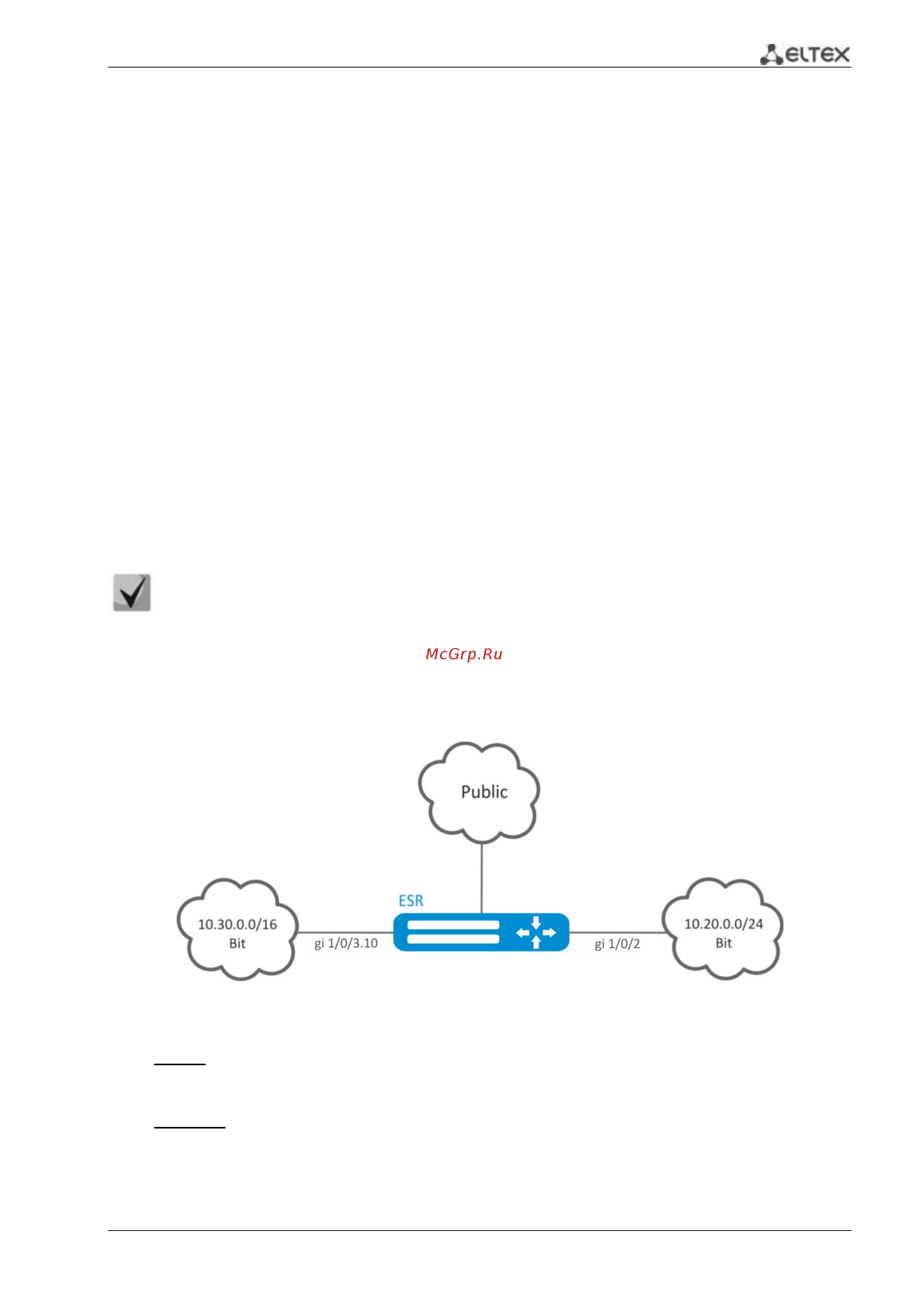

Рисунок 7.31 – Схема сети
Задача: К маршрутизатору серии ESR подключены 2 сети, которые необходимо изолировать
от остальных сетей.
Решение:
Создадим VRF:
esr(config)# ip vrf bit
