14 Абонентский маршрутизатор RG-35-Wac
4.3 Панель управления устройством
Все изменения настроек устройства выполняются при помощи вкладок «Панели управления»,
расположенной на левой стороне Веб-интерфейса.
4.3.1 Основные элементы Веб-интерфейса

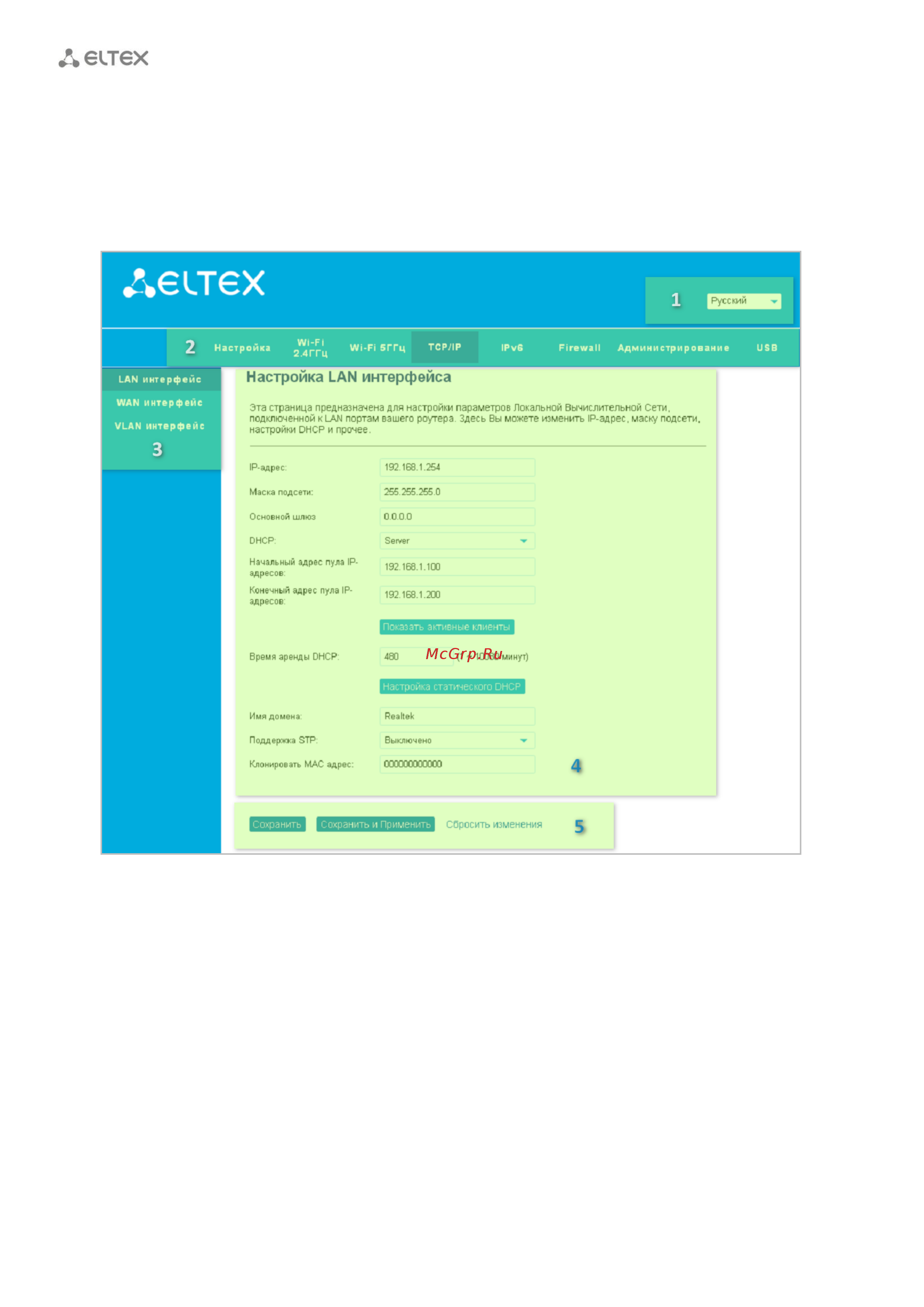

Рисунок 5 - Элементы навигации Web-конфигуратора
1. Кнопка смены языка Веб-интерфейса.
2. Верхнее горизонтальное меню вкладок.
3. Левое вертикальное меню вкладок для выполнения настроек.
4. Основное поле настроек устройства, соответствующее выбранной вкладке из поля 3.
5. Кнопки сохранения изменений конфигурации и сброса до последних сохраненных значений.
4.3.2 Меню «Настройка»
В меню Настройка можно выбрать Мастер Настройки для установки основных параметров работы,
или выбрать режим работы в соответствующем подменю "Режим работы".
