6 Абонентский маршрутизатор RG-35-Wac
– сетевой экран (Firewall);
– клонирование MAC-адреса на WAN-интерфейсе;
– поддержка NTP;
– поддержка механизмов качества обслуживания QoS;
– «проброс» портов (Port forwarding);
– статическая и динамическая маршрутизация;
– ограничение доступа к устройству через WAN и LAN.
поддержка функций IPTV (IGMP-proxy, UDP-to-HTTP proxy);
обновление ПО через веб-интерфейс;
TR-069;
удаленный мониторинг, конфигурирование и настройка: Веб-интерфейс, Telnet.

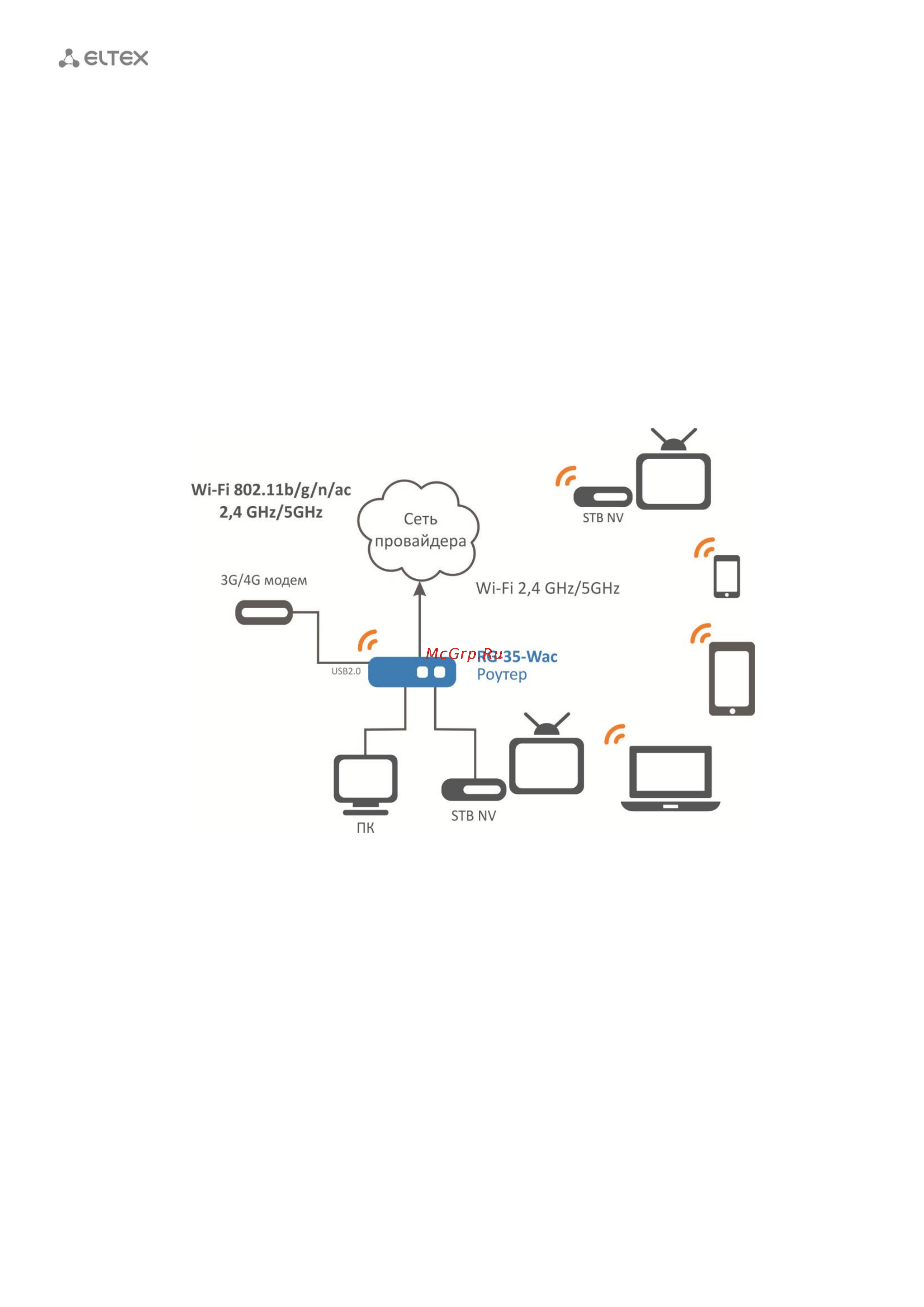

На рисунке 1 приведена схема применения оборудования RG-35-Wac.
Рисунок 1 - Функциональная схема использования RG-35-Wac
