Наполнение переливочного сборника приходит к переходу устройства в режим Перелив (см. п. 8

данной инструкции).

Соединение панели контроллера нагревателя с другими элементами системы (датчики, насос,

вентилятор) производится заводом и при нормальной эксплуатации, исходя из безопасности

обслуживания, ни при каких обстоятельствах не допускается вмешательство в закрытую и

опломбированную часть контроллера нагревателя, а также

нарушение проводки. Какое-либо

действие посторонних грозит поражением электротоком (230В AC, 50Гц) и ожогами.

6. Конструкция устройства

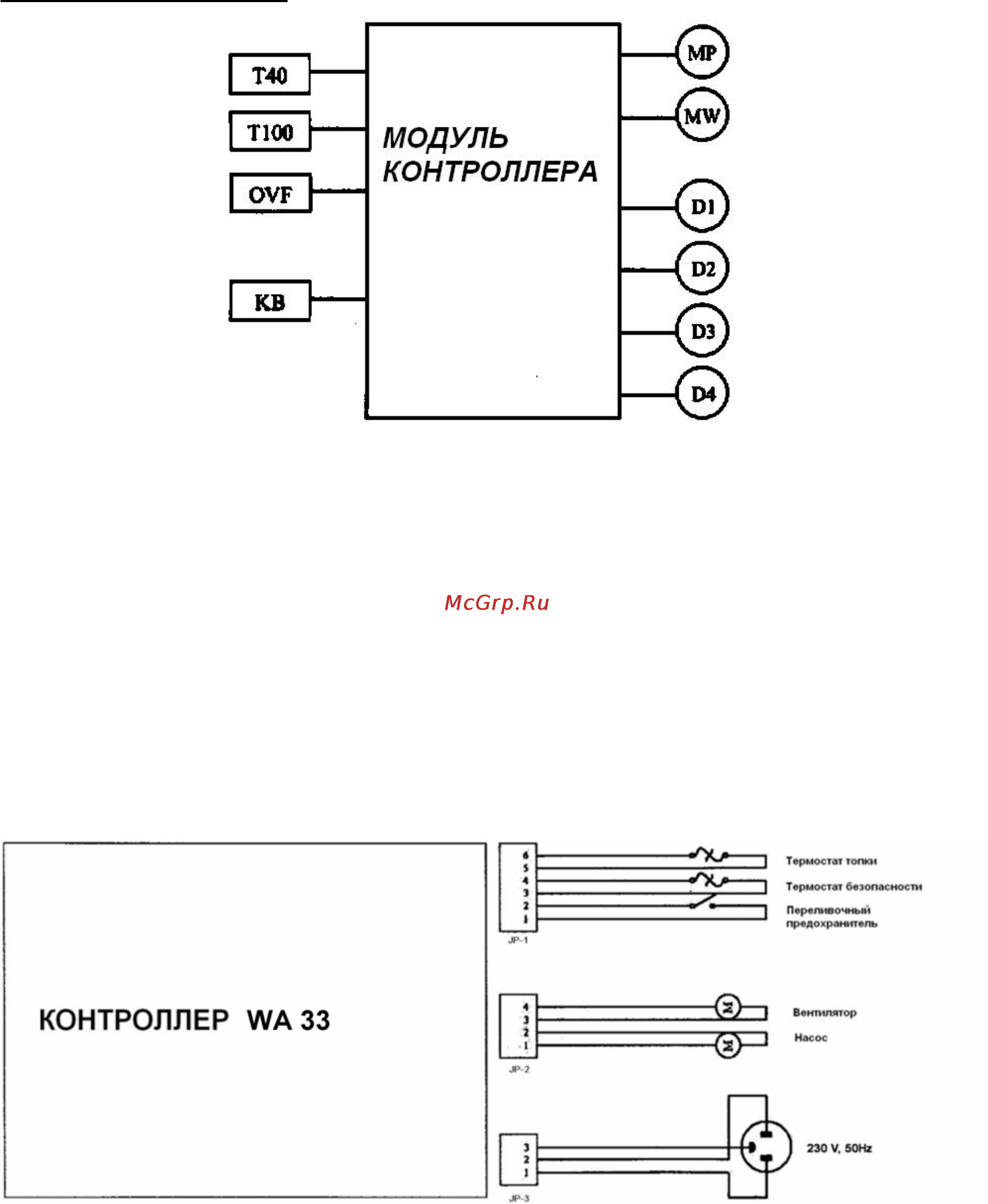

Рис. l. Блочная схема нагревателя на универсальном масле тип WA 33.

Обозначения:

T40 биметаллический датчик температуры топки

T100 биметаллический датчик безопасности (STB)

OVF предохранитель от перелива

MP насос (мощность 48Вт [230В AC, 50Гц])

MW вентилятор (мощность 35Вт [230В AC, 50Гц], производительность 1000 м³/ч / 600 м³/ч )

KB клавиатура

Dl индикатор перегрева нагревателя

D1 индикатор переполнения переливочного сборника

D3 индикатор скорости вращения двигателя насоса

D4 индикатор включения и выключения нагревателя

Рис.2. Контроллер нагревателя – связка проводов
