Сигнал перегрева генерируется биметаллическим датчиком, расположенным вблизи вентилятора.

Размыкание контактов свидетельствует о превышении пороговой (допустимой) температуры.

Устройство управления выключает насос (гаснет желтый светодиод – индикатор работы насоса),

состояние перегрева сигнализируется зажиганием красного светодиода на панели управления.

Вытяжной вентилятор работает до момента, пока температура топки не понизится до 35°C. По

охлаждению до 35°C нагреватель возвращается

в фазу Стоп.

После перехода в фазу Стоп (а также после выключения и повторного включения

электропитания) индикатор перегрева не гаснет. Это даёт возможность пользователю установить

причину выключения нагревателя.

Чтобы отменить сигнализацию перегрева и вернуться к нормальной работе устройства

необходимо подождать момента охлаждения нагревателя (выключения вентилятора) и нажать

кнопку, размещённую на

корпусе биметаллического датчика. После этого необходимо нажать

копку Старт, что приведёт к погасанию светодиода, сигнализирующего перегрев. Нагреватель

снова можно использовать.

Сигнал перегрева генерируется механическим датчиком, размещённым под переливочным

сборником. Размыкание контактов сигнализирует о переполнении сборника. Одновременно с этим

выключается насос – гаснет индикатор работы насоса (желтый светодиод) и загорается

соответствующий красный светодиод

, означающий переполнение.

Вытяжной вентилятор работает до момента, пока температура топки не понизится до 35°C. По

охлаждению до 35°C нагреватель возвращается в фазу Стоп. Необходимо опорожнить

переливочный сборник, а после этого нажать кнопку Старт, что приведёт к погасанию светодиода,

сигнализирующего перелив (красный). Нагреватель снова можно использовать.

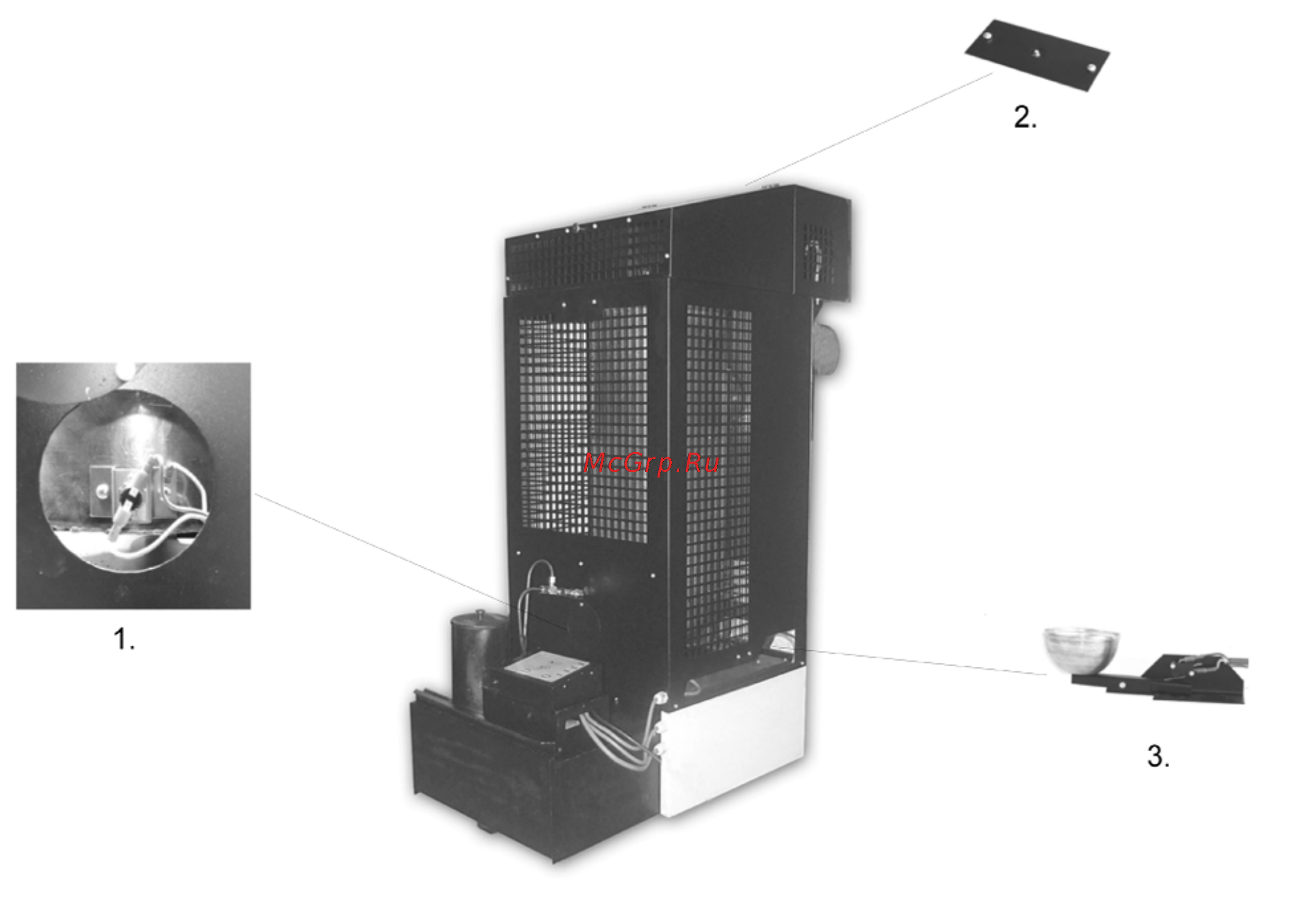

Рис.5. Размещение элементов безопасности нагревателя:

1. Термостат

при камере сгорания 2. Предохранитель от перегрева 3. Предохранитель от перелива
