EVIDENCE APIX Box / M2 SFP [6/64] Подключение и запуск камеры
WWW.E-VIDENCE.RU
APIX BOX
/
M2 SFP
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
6
1. ПОДКЛЮЧЕНИЕ ОБЪЕКТИВА
Камера поддерживает работу с объективами с ручной и автоматической диафрагмой с крепле-
нием типа C и CS. Для подключения объектива с C-креплением следует использовать C/CS пере-
ходник.
Снимите защитную крышку и накрутите объектив. При использовании объектива с автодиафраг-
мой (АРД), подключите кабель управления диафрагмой к разъему
1
на задней панели камеры.
2. ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ ПИТАНИЯ
Камера предназначена для работы с источником питания 12 В постоянного тока или 24 В пере-
менного тока.
Внешний источник питания подключается к разъемам
2
при помощи клеммной колодки, входя-
щей в комплект поставки. Расположение контактов указано ниже.
+ –
Переменный ток
Вход 1
Земля
Вход 2
+
–
Постоянный ток
Питание
Зарезервировано
Земля
+
–
!
ПРИМЕЧАНИЕ:
При подключении питания 12В постоянного тока следует строго соблюдать полярность.
ПОДКЛЮЧЕНИЕ И ЗАПУСК КАМЕРЫ

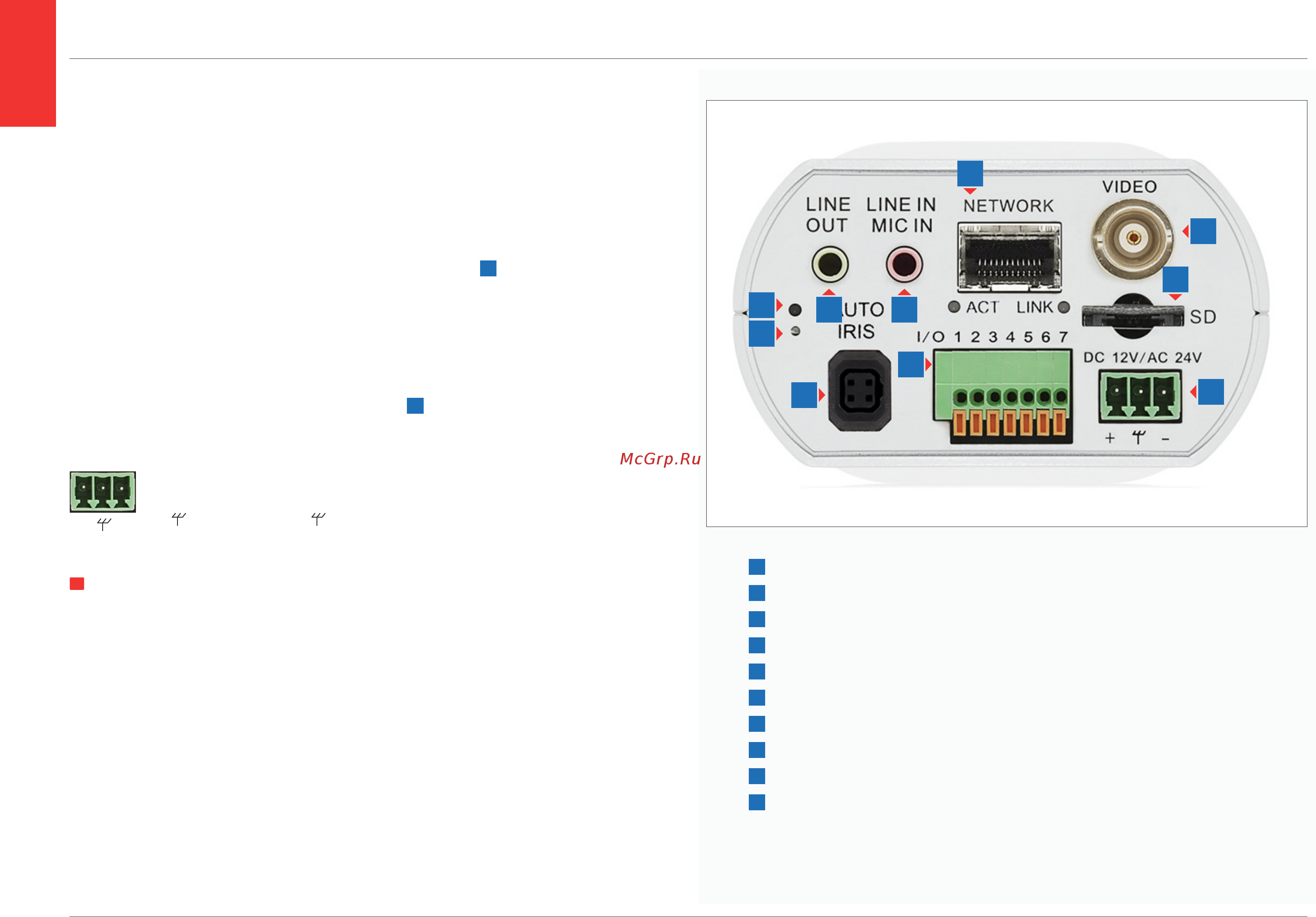

РАЗЪЕМЫ НА ЗАДНЕЙ ПАНЕЛИ
1
Разъем для подключения объектива с автодиафрагмой
2
Разъемы для подключения электропитания
3
Светодиод состояния питания
4
Разъем для подключения SFP-модуля
5
Тревожные входы / выходы
6
LINE OUT (линейный аудио выход)
7
LINE IN (линейный аудио вход) / MIC IN (микрофонный вход)
8
Разъем карты памяти Micro SD
9
Аналоговый видеовыход BNC
10
Кнопка сброса настроек
10
4
6 7
3
1
5
8
9
2
