EVIDENCE APIX Box / M2 SFP [7/64] Подключение и запуск камеры продолжение
![EVIDENCE APIX Box / M2 SFP [7/64] Подключение и запуск камеры продолжение](/views2/1262152/page7/bg7.png)
WWW.E-VIDENCE.RU
APIX BOX
/
M2 SFP
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
7

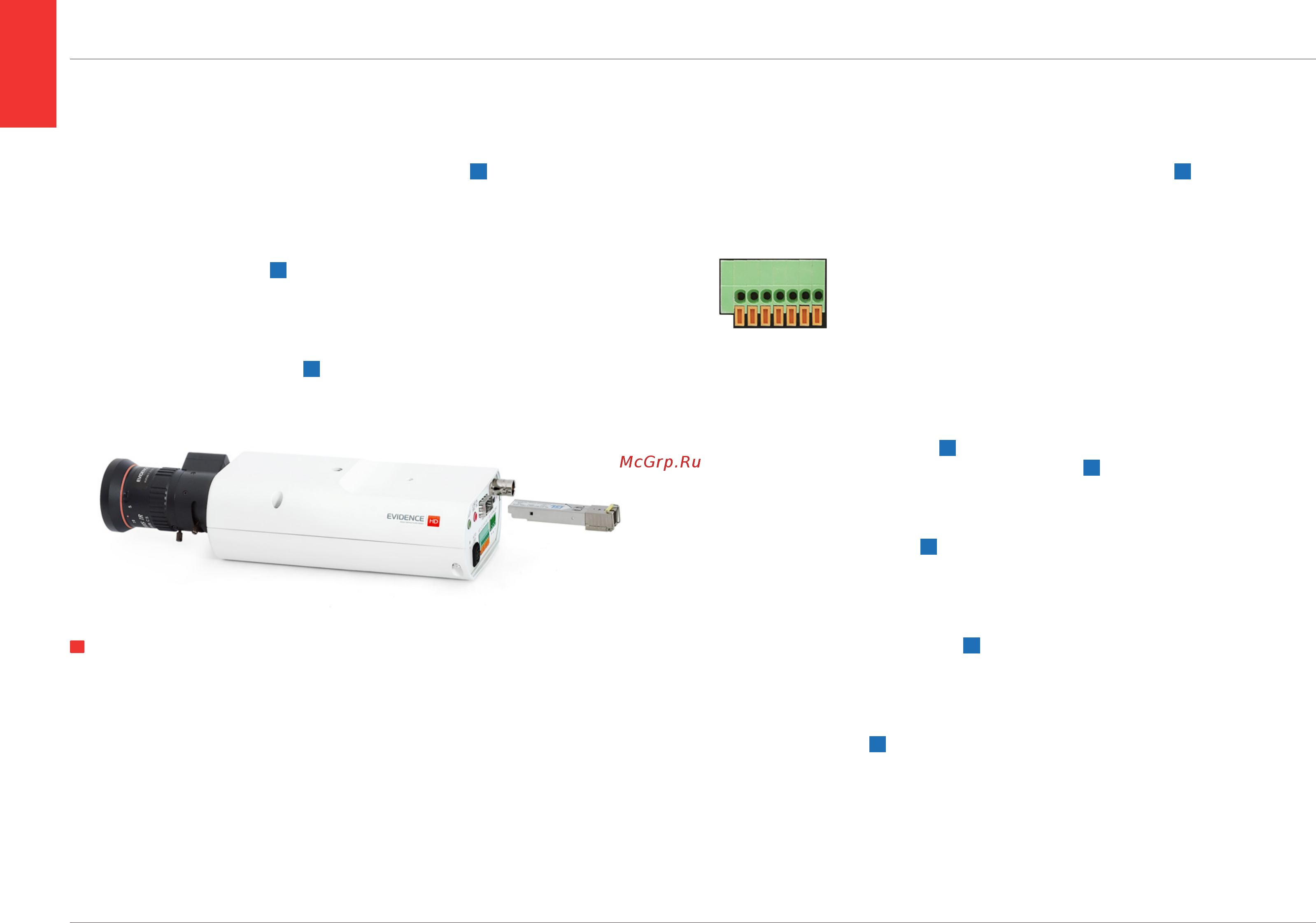

3. ПОДКЛЮЧЕНИЕ СЕТЕВОГО КАБЕЛЯ
Для передачи данных по оптоволоконному кабелю к разъему
4
необходимо подключить ин-
терфейсный SFP-модуль. Поддерживаемая скорость и дальность передачи данных, тип и ко-
личество волокон, а также тип оптического разъема определяются параметрами выбранного
SFP-модуля.
Вставьте SFP-модуль в разъем
4
и аккуратно надавите на него до щелчка. Проверьте, что мо-
дуль невозможно извлечь из разъема, не открывая фиксатор.
Снимите пылезащитные заглушки с SFP-модуля и оптического разъема кабеля, подключите
кабель к камере. Выполните подключение на другом конце линии. Светодиодные индикаторы,
расположенные рядом с разъемом
4
, показывают состояние оптоволоконной линии связи:
LINK — соединение установлено, ACT — осуществляется передача данных. 5. ПОДКЛЮЧЕНИЕ АУДИО
Камера поддерживает возможность двусторонней аудио связи и имеет вход и выход для под-
ключения аудиоканалов:
- Line Out – линейный аудио выход
6
- Line In / Mic In – линейный аудио вход / вход микрофона
7
6. УСТАНОВКА КАРТЫ ПАМЯТИ MICRO SD
Установите карту памяти в слот
8
на задней панели камеры для возможности записи видео
и отдельных кадров. Камера поддерживает карты памяти Micro SD/SDHC объемом до 32 Гб.
7. АНАЛОГОВЫЙ ВИДЕОВЫХОД BNC
Композитный аналоговый видео выход
9
используется для вывода изображения с камеры на
аналоговый видеомонитор.
8. СБРОС НАСТРОЕК
Нажмите кнопку сброса
10
и удерживайте в течение 5 секунд для восстановления стандарт-
ных заводских настроек. Камера перезагрузится, после чего к ней можно подключиться по IP-
адресу, установленному по умолчанию. Время перезагрузки камеры — 30 секунд.
Параметры по умолчанию:
IP-адрес: 192.168.0.250 Маска подсети: 255.255.255.0 Сетевой шлюз: 192.168.0.1
HTTP-порт: 80 RTSP-порт: 554 UPnP: Вкл.
Имя пользователя: Admin Пароль: 1234
4. ТРЕВОЖНЫЕ И УПРАВЛЯЮЩИЕ КОНТАКТЫ
Камера оснащена одним тревожным входом и одним релейным выходом
5
для подключения к
внешним исполнительным устройствам. Расположение контактов для подключения тревожных
устройств приведено ниже.
ПОДКЛЮЧЕНИЕ И ЗАПУСК КАМЕРЫ (продолжение)
(1) Выход +
(2) Выход -
(3) Вход +
(4) Вход -
(5) Зарезервировано
(6) Зарезервировано
(7) Зарезервировано
1 2 3 4 5 6 7
!
ПРИМЕЧАНИЯ:
SFP-модуль не входит в комплект поставки камеры и приобретается дополнительно. Рекомен-
дуется использовать SFP-модули EVIDENCE серии GL.
При подключении убедитесь, что параметры SFP-модуля (указаны на боковой стороне) соот-
ветствуют типу проложенного кабеля и характеристикам модуля, используемого на другом кон-
це линии, а также что длина линии не превышает максимально допустимого значения.
При работе с SFP-модулями и оптоволоконным кабелем следует соблюдать соответствующие
меры предосторожности. Кабель не должен быть изогнут слишком сильно. Оптические разъ-
емы SFP-модуля и кабеля должны быть чистыми. Пока подключение не выполнено, оптические
разъемы должны быть закрыты пылезащитными заглушками.
