Ballu KX-2 [8/12] Схема электрическая принципиальная

Ballu KX-2.0 [8/12] Схема электрическая принципиальная
8
• XP1 – сетевая вилка (~50 Гц, 220 В).
• T – терморегулятор.
• TV – термовыключатель.
• M – электродвигатель.
• D – электронагреватель.
• K – клавишный переключатель.
Приложение

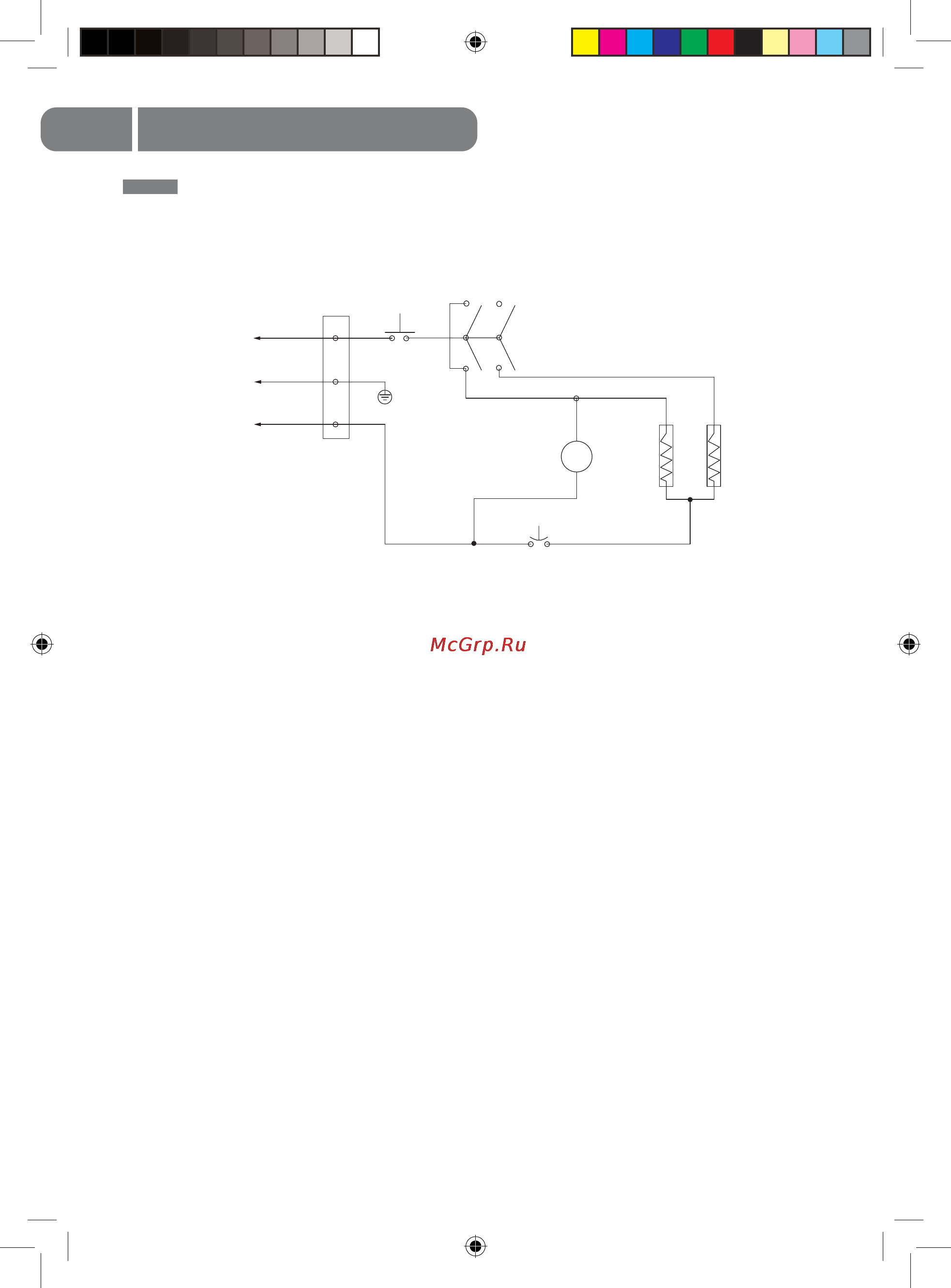

Схема электрическая принципиальная
Приложение
XP1
L
E
N
T
I
I=1000 Вт
II=2000 Вт
II
K
TV
M
D
~
~
