Leister LHS 61 [20/120] Betrieb
![Leister LHS 21 [20/120] Betrieb](/views2/1262326/page20/bg14.png)
20
°C
Istwert
Sollwert %
Modus gesteuert
Das Display zeigt Leistungs -
sollwert in % und Istwert der
Temperatur an
LHS SYSTEM
• Wahlweise unterschiedliche Betriebsmodi, welche mit integriertem Kodierschalter eingestellt werden
– Stufenlos einstellbare Heizleistung mittels rotem Potentiometer auf dem Gerät
– Stufenlos einstellbare Heizleistung mittels Schnittstelle
– Stufenlos einstellbare Temperatur mittels rotem Potentiometer auf dem Gerät
– Stufenlos einstellbare Temperatur mittels Schnittstelle
– Integrierte Temperaturanzeige in °C oder °F
• Das Gerät ist mit integriertem Heizelement und Geräteschutz ausgestattet
(siehe Kapitel Funktion Heizelement- Geräteschutz.

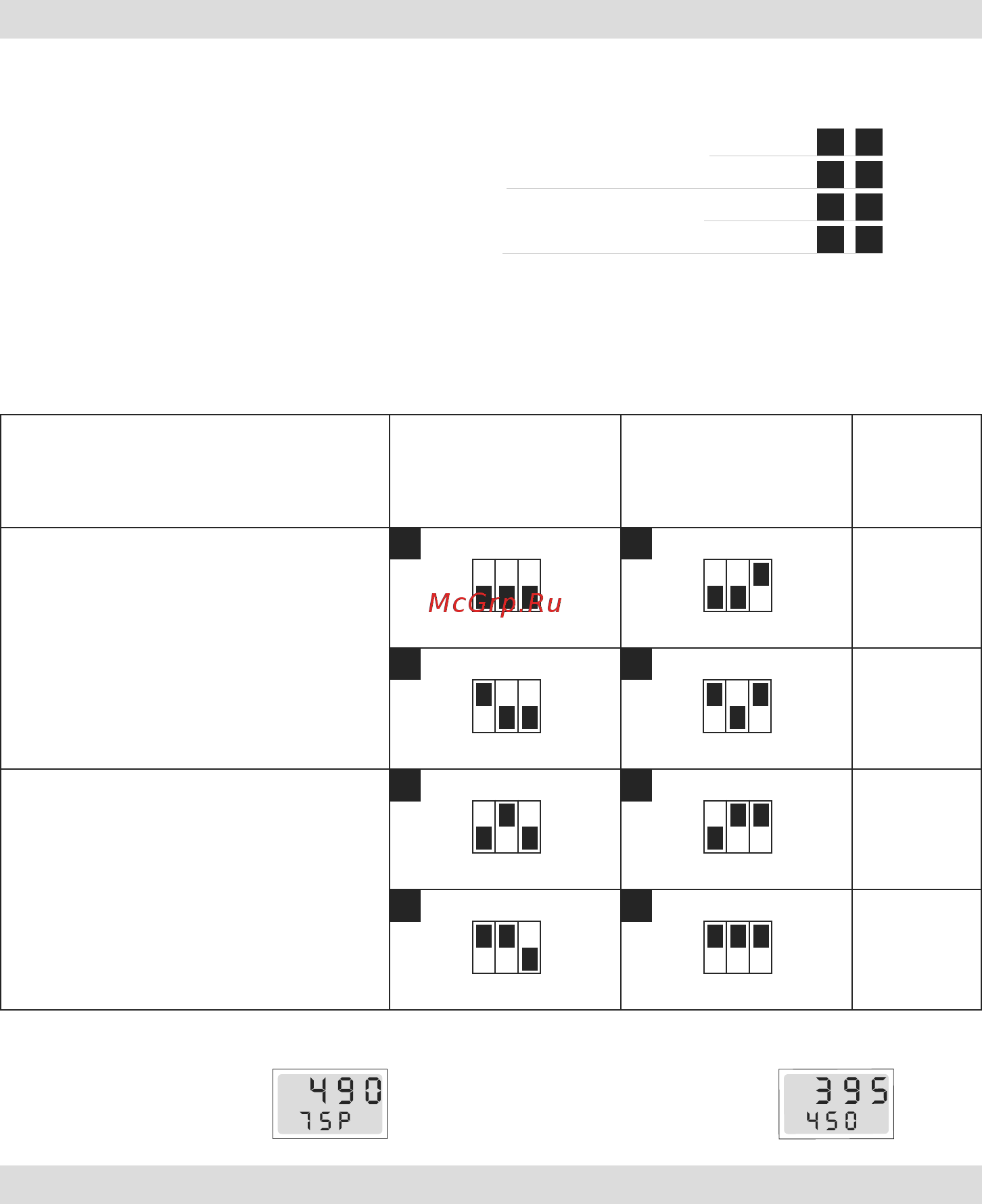

• Einstellungen zur Selektion der verschiedenen Betriebsmodi:
Betrieb
1 2
3 4
5 6
7 8
Schalter 1: °C oder °F
Schalter 2: Potentiometer oder Schnittstelle
Schalter 3: Gesteuert oder geregelt
Modus gesteuert
(Leistungsvorgabe)
Modus geregelt
(Temperaturvorgabe)
Anzeige
Potentiometer Modus
ON
123
ON
123
°C
ON
123
ON
123
°F
Schnittstellen Modus
ON
123
ON
123
°C
ON
123
ON
123
°F
• Überhitzt das Heizelement oder Gerät (zu warme Zuluft oder Wärmerückstau) wird die Leistungszufuhr zum
Heizelement unterbrochen und der Arbeitskontakt des Alarmrelais geöffnet. Nach Ansprechen des Heizelement-
schutzes oder Geräteschutzes ist aus Sicherheitsgründen ein Rückstellen (Reset) des Lufterhitzers nötig !
• WICHTIG: Massnahmen beim Ansprechen des Heizelement- oder Geräteschutzes
– Gerät 10 Sekunden vom Netz trennen
– Luftzufuhr überprüfen
– Luftmenge überprüfen
– Luftdurchlass überprüfen
– Gerät wieder mit Netz verbinden
Funktion Heizelement- Geräteschutz
1
2
3
4
5
6
7
8
°C
Istwert
Sollwert
Modus geregelt
Das Display zeigt
Ist- und Sollwert
der Temperatur an
