38
39
5.12. Проверка вентилятора системы охлаждения
Проверяйте целостность крыльчатки вентилятора охлаждения
двигателя (находится за ручным стартером). Отсутствие даже
нескольких крыльев крыльчатки может стать причиной перегрева
двигателя. Надломанную или поломанную крыльчатку немедленно
замените.
5.13. Проверка системы зажигания
Проверка корректной работы системы зажигания должна
проводиться квалифицированными специалистами. Обратитесь в
сервисный центр по обслуживанию продукции ТМ «Кентавр».
5.14. Проверка состояния свечи зажигания
Необходимо регулярно очищать и проверять на работоспособность
свечу зажигания. Неисправная, загрязненная или имеющая нагар на
электродах свеча является причиной тяжелого запуска и плохой работы
двигателя.

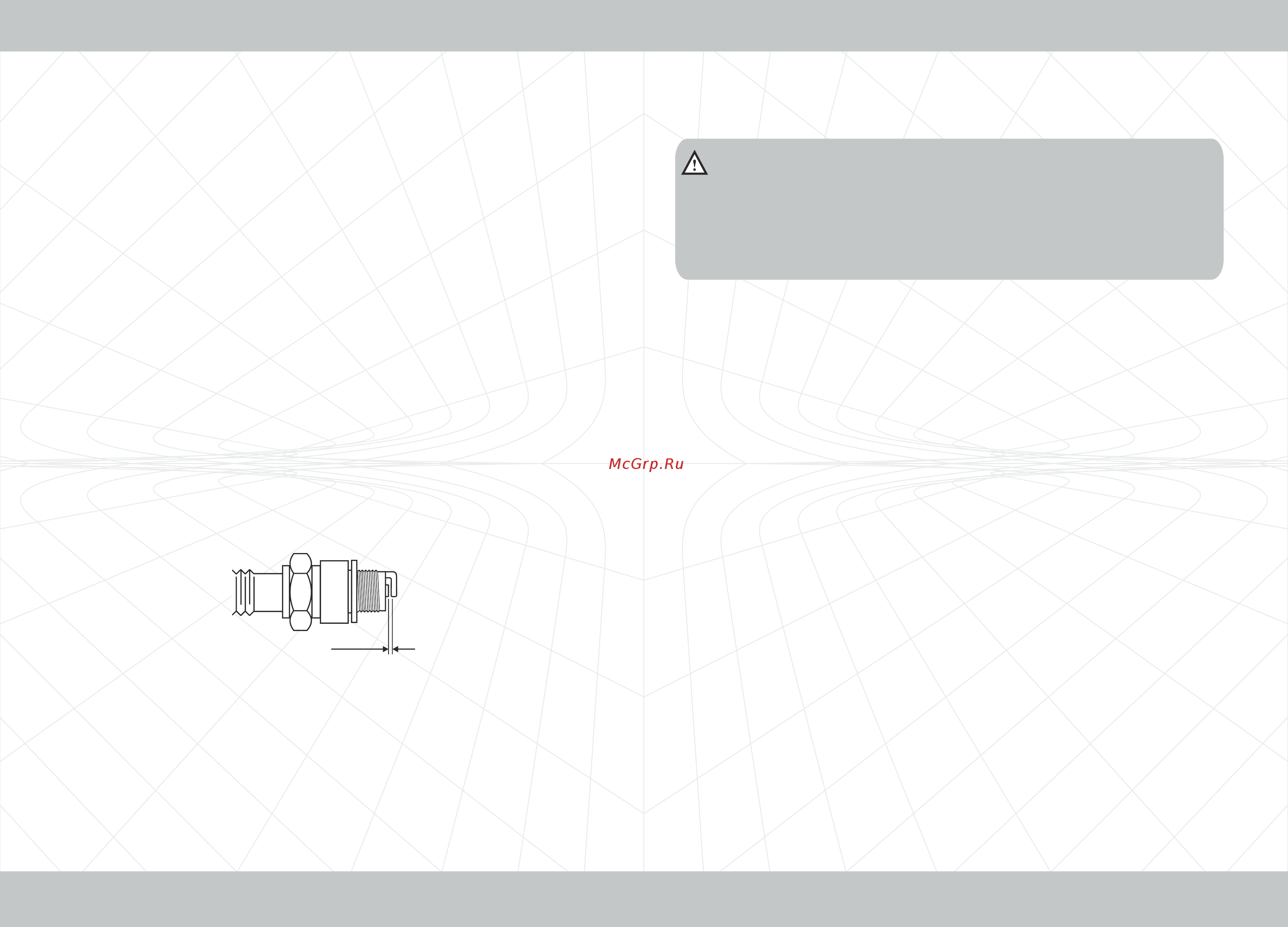

Также необходимо использовать свечу с рекомендованным зазором
между электродами, равным 0,7-0,8 мм (см. рис. 10).
Рисунок 10
5.15. Проверка зазоров и чистка клапанов
Для нормальной работы двигателя очень важно регулярно
проверять зазоры впускного и выпускного клапанов и осуществлять их
чистку. Для выполнения данной процедуры обратитесь в сервисный
центр.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
0,7-0,8 мм
ПРИМЕЧАНИЕ!ПРИМЕЧАНИЕ!
Техническое обслуживание изделия рекомендуется
проводить опытному специалисту. В случае возникно-
вения трудностей при проведении технического
обслуживания изделия, следует обратиться за помощью в
сервисный центр.
Техническое обслуживание изделия рекомендуется
проводить опытному специалисту. В случае возникно-
вения трудностей при проведении технического
обслуживания изделия, следует обратиться за помощью в
сервисный центр.
