ПОДГОТОВКА К РАБОТЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
34
d

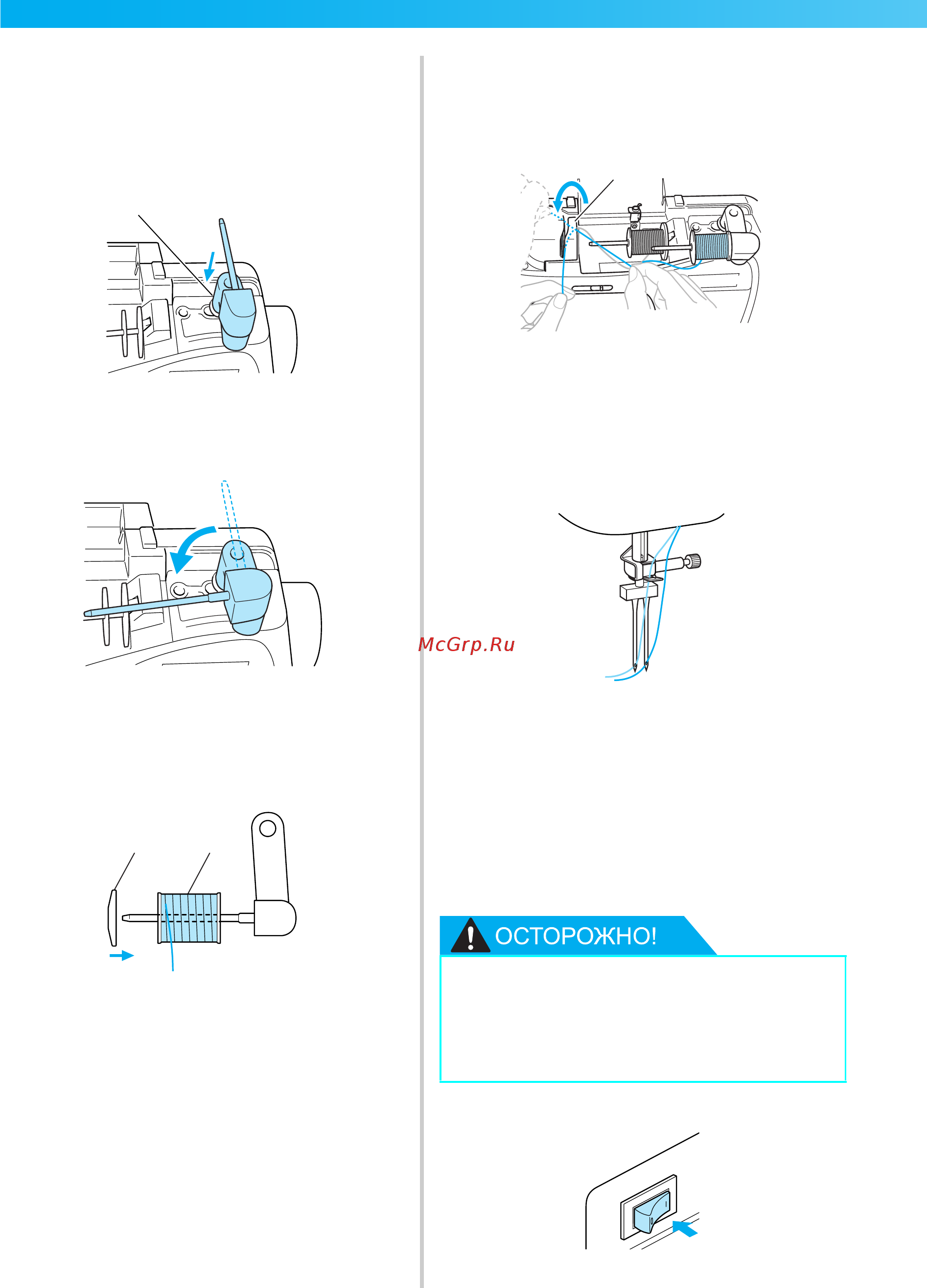

Установите стержень для второй
катушки на вал устройства намотки
шпульки.
Устанавливайте этот стержень
перпендикулярно валу устройства намотки
шпульки.
a Вал устройства намотки шпульки
e
Поверните стержень для второй
катушки в горизонтальное положение.
f
Установите на этот стержень катушку с
нитью для правой иглы и закрепите ее
колпачком.
С катушки нить должна сматываться
сверху.
a Колпачок катушки
b Катушка
g
Заправьте верхнюю нить для правой
иглы таким же образом, как была
заправлена верхняя нить для левой
иглы.
a Крышка нитенаправителя
• Подробнее см. пункты h – j в разделе
“Заправка верхней нити” (с. 28).
h
Не проводя нить через нитенаправитель
на игловодителе, вручную заправьте
нить в правую иглу.
Нить в игольное ушко вдевайте с передней стороны.
• Для заправки нити в двойную иглу
нитевдеватель не используется. Попытка
использовать нитевдеватель для этой иглы
может привести к повреждению машины.
i
Установите лапку для строчки “зигзаг”
“J”.
• Подробнее о замене прижимной лапки
см. раздел “Замена прижимной лапки” (с.
41).
j
Включите швейную машину.
X Включается ЖК-дисплей.
1
12
● Для работы с двойной иглой
обязательно установите лапку для
строчки “зигзаг” “J”. В противном
случае возможна поломка иглы или
повреждение машины.
