Инструкция по эксплуатации Страница: 11

Aerotek ACH-65M [11/18] Подбор по параметрам

www.aerotek.ru

8. ПОдбОр ПО ПАрАмЕТрАм

Правильно выбранный гидравлический модуль должен соответствовать:

1. Производительности чиллера с воздушным охлаждением.

2. Расчетному расходу воды.

3. Напору насоса.

Электропитание: 380 В/3ф/50 Гц

Модель Расход воды (м

/час) Напор (м)

Производительность

охлаждения (кВт)

Рекомендуемая комбинированная производительность

чиллера с воздушным охлаждением (кВт)

ACH-65M 11 16 65

25(30/35)+25(30/35)

55/60/65/70

ACH-130M 22 17 130

25(30/35)+25(30/35)+25(30/35)+25(30/35)

25(30/35)+25(30/35)+55(60/65/70)

55(60/65/70)+ 55(60/65/70)

120/130

Примечание:

1. Гидравлический модуль подбирается под параметры чиллера с воздушным охлаждением.

2. Обязательно уточните, сколько водяных систем вам необходимо. Каждая водяная система должна соответствовать общему

количеству и типу наружных блоков.

3. Рассчитайте напор насоса для каждой водяной системы (см. диаграммы ниже).

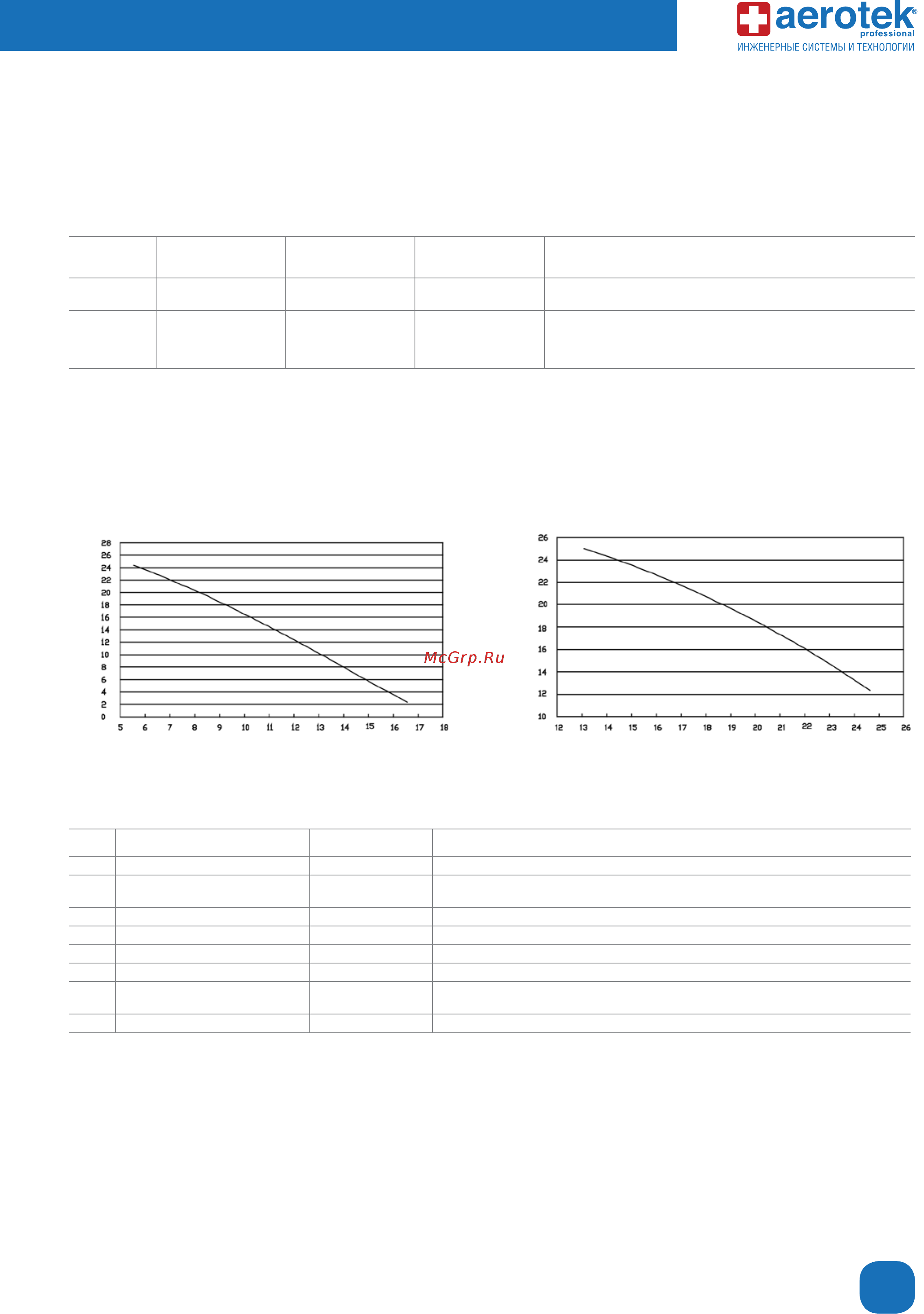

Диаграмма напора насоса (ACH-65M) Диаграмма напора насоса (ACH-130M)

9. ТАблИцА ПАрАмЕТрОВ ОСНОВНых кОмПОНЕНТОВ

№ Наименование Размер соединения Параметр

1 Клапан поддержки давления в системе 1/2' Макс. рабочее давление 10 бар; диапазон настройки 0,5-4 бар; заводская настройка 1,5 бар

2 Автоматический воздушный клапан 3/8'

Макс. рабочее давление 10 бар; диапазон настройки 0,5-4 бар; заводская настройка 1,5 бар

Макс. рабочее давление 10 бар; макс. рабочая температура 110°С

3 Предохранительный клапан 1/2' Заданное рабочее давление 6 бар; диапазон рабочей температуры -10°С ~ +110°С

4 Реле протока воды R1' Макс. рабочее давление 10 бар; макс. рабочая температура 100°С

5 Перепускной нагнетательный клапан R1-1/4' Рабочее давление 10 бар; диапазон рабочей температуры 0 ~ +100°С; диапазон настройки 0,5-3 бар

6 Расширительный бак G3/4' Объем 12 л

7 Насос /

Потребляемая мощность 2,2 кВт (модель 65 кВт)

Потребляемая мощность 4,0 кВт (модель 130 кВт)

8 Фильтр с фланцем (чугун) / Ячейки: 16

Напор (м)

Расход (м

/час) Расход (м

/час)

Aerotek ACH-65M [11/18] Подбор по параметрам
