11.3 Основные моменты монтажных работ

• Место установки

Модуль можно установить во многих местах: в подвале, на крыше, в гараже или в наружном контейнере. Его также можно уста-

навливать под открытым небом. Корпус модуля имеет уникальную водонепроницаемую конструкцию, которая была специально

разработана для возможности использовать модуль с группами наружного оборудования.

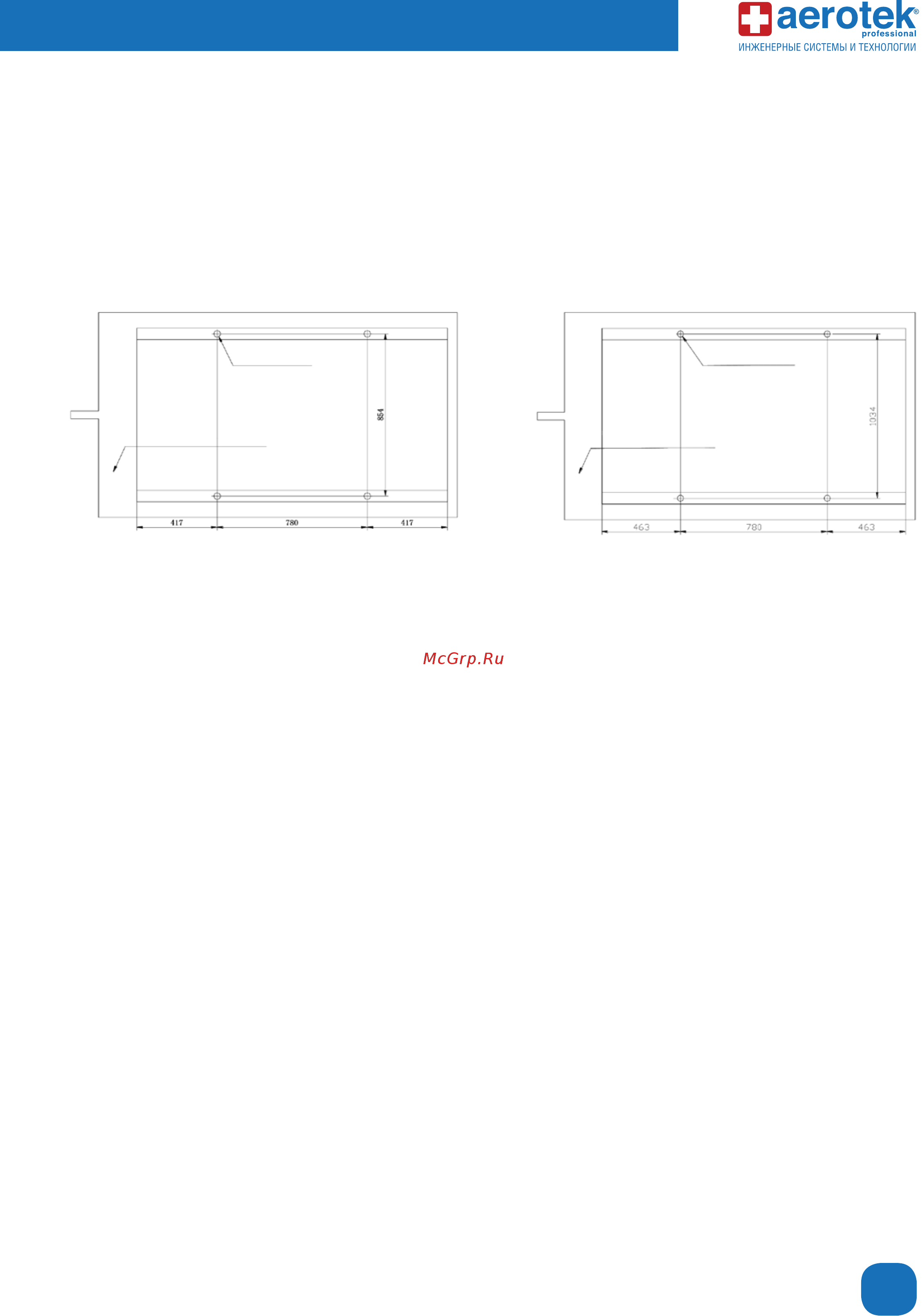

• Основание

При размещении гидравлического модуля под открытым небом необходимо установить центральную дренажную систему.

ACH-65M ACH-130M

• Крепление такелажных строп

При перемещении гидравлического модуля подъемным краном (если модуль, например, планируется установить на крыше зда-

ния) для захвата такелажными стропами можно использовать опорные точки на днище модуля. Если блок устанавливается в

помещении, то для его перемещения будет нужен погрузчик с правильно отрегулированными захватами. Грузоподъемные меха-

низмы должны соответствовать размерам и весу гидравлических модулей. Сохраняйте транспортную упаковку на модуле, пока

он не будет установлен на место. Обращайтесь с модулем аккуратно, не допускайте его отклонения от вертикального положения

более чем на 15°. Избегайте ударов другими предметами по модулю в процессе монтажа, выполняйте все действия плавно, чтобы

не допустить смещения модуля.

• Монтаж трубопроводов

В комплекте с модулем поставляется монтажная схема. Название соединительного патрубка должно быть указано рядом с гер-

метичным патрубком модуля, для удобства подключения трубопровода системы фланцевым соединением.

• Испытание давлением (опрессовка)

На заводе-изготовителе модуль проходит строгие испытания на прочность и герметичность. Рекомендуемое испытательное дав-

ление – не более 0.6 МПа. После завершения монтажных работ следует провести испытание давления совместно для системы и

трубопроводов. Предохранительный клапан при этом закрывать нельзя.

• Пробный запуск

Принципиальная электромонтажная схема поставляется в комплекте с модулем. На корпусах электронных устройств управления

расположены индикаторы неполадок, которые позволят визуально определить состояние системы во время работы. Перед проб-

ным запуском обязательно очистите трубопровод, Откройте дренажный вентиль, чтобы по вытекающему содержимому оценить

чистоту трубопровода.

• Приемка

Убедитесь в том, что электрическая связь с главным блоком функционирует нормально, проверьте работу реле протока воды,

насоса, визуально оцените правильность работы гидравлического блока, убедитесь в исправности защиты от ошибки подключе-

ния фаз, защиты от недостаточного объема воды в системе и защиты от перегрузки.

Аспекты, требующие повышенного внимания:

1) Особое внимание следует уделить защите блоков. Перемещайте и устанавливайте их аккуратно и плавно, убедитесь в том, что

оборудование не повреждено.

2) Электромонтажные работы должны выполнять квалифицированные специалисты, в соответствии с действующими стандарта-

ми и нормативами.

3) Силовые и сигнальные кабели должны прокладываться раздельно. Сигнальные кабели не должны прокладываться параллель-

но с силовыми, в противном случае блок не будет функционировать правильно.

4) В процессе монтажа и эксплуатации принимайте меры против поражения электротоком.
