КАССЕТНЫЕ ФАНКОЙЛЫ ACF-СS/3
c. Выровняйте шестиугольные гайки четырех монтажных крюков для обеспечения балансировки корпуса.
1. Для проверки уровня горизонтального расположения фанкойла используйте уровень.
2. В случае наклона дренажного трубопровода сбой реле уровня воды вызовет появление утечек. Обеспечьте
наличие ровных промежутков между корпусом и потолком.
3. Нижняя часть корпуса должна быть утоплена в потолок на 10~12 мм (см. вид 5).
После регулировки положения агрегата крепко затяните гайки.
Рис. № 7.
Установка агрегатов.
B. Если монтаж производится непосредственно после строительных работ (подвесной потолок еще не
смонтирован).
a. Сначала закрепить шпильки (см. п. A.b выше), способные выдержать нагрузку агрегата.
b. После монтажа корпуса закрепите установочную пластину на фанкойл при помощи болтов (M6х12) для пред
-
варительного определения размера и позиции отверстия в потолке.
При монтаже фанкойла убедитесь в том, что уровень потолка строго горизонтален.
Дальнейшие действия описаны выше в п. A.a.
c. Действия, необходимые для проведения монтажа, описаны выше в п. A.c.
d. Снимите монтажную пластину.
Внимание:
После крепления корпуса фанкойла и выравнивания его положения в горизонтальной плоскости, необходимо
снять транспортировочные стопорные элементы, ограничивающие вращение вентилятора.
L
10-12
176
34
Корпус
600 мм
Шпильки
Шпильки
Панель
Потолок
Высота потолка

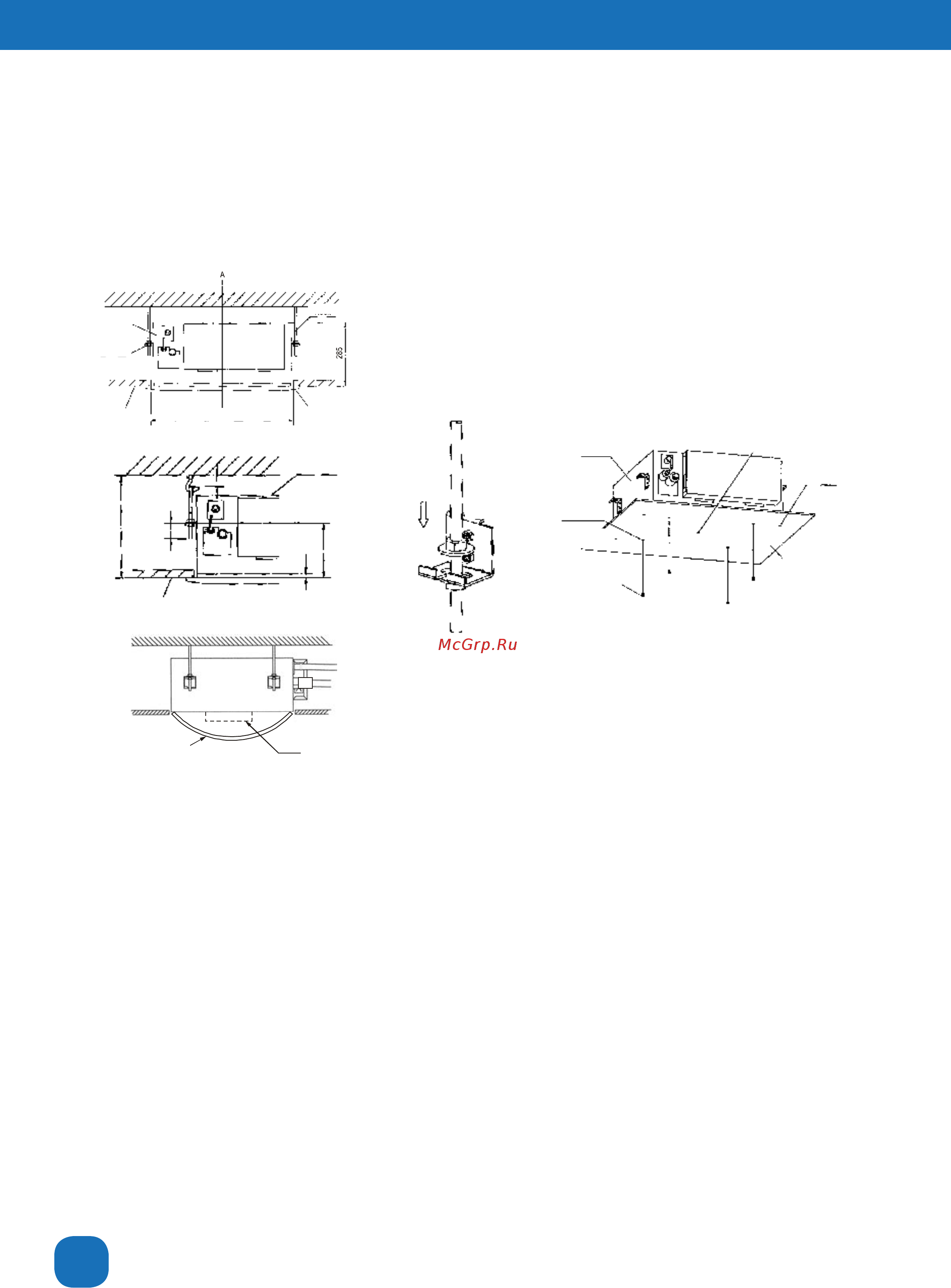

Вид №4
Потолок
Корпус
Центр
Установочная
панель
Болт M5х16
Вид №6
Вид №7
Вид №8
Вид №5
Корпус
Индикатор горизонтали
Водяной уровень
Корпус
Крепление установочной
панели
Шпильки
