Aerotek ACF-30CS2/3 [12/22] Подсоединение дренажного трубопровода

Примечания 1 все значения даны для внешнего статического давления 0 па 2 значения холодопроизводительности указаны для следующих условий температуры воздуха на входе по су хому мокрому термометру 27 1 6

С 3 значения теплопроизводительности указаны для следующих условий температура воздуха на входе по сухому термометру 2 6

С разница температуры воды 6

С температура воды на входе 6

С температура воды на входе по сухому термометру 5 6

С уровень расхода воздуха и воды такой же как в режиме охлаждения 4 уровень звукового давления измеряется в безэховой комнате 5 электрический нагреватель является опциональным оснащением и в стандартный комплект поставки не входит 6

Таблица 1 основные технические характеристики агрегатов acf cs без электрического нагревателя 6

Технические характеристики 6

Www aerotek ru 7

Габаритные размеры 7

Рис 2 габаритные размеры acf cs 7

Рис 3 сервисное пространство 7

Сервисное пространство 7

Кассетные фанкойлы acf сs 3 8

Перевод обозначений проводов main board основная плата red красный blue синий black черный yellow желтый green зеленый brown коричневый white белый y g желто зеленый 8

Рис 4 электрическая схема acf cs 8

Схема электрических соединений 8

Www aerotek ru 9

Монтаж корпуса 9

Регламент проведения работ по монтажу фанкойлов 9

Рекомендации по монтажу 9

Кассетные фанкойлы acf сs 3 10

Www aerotek ru 11

Монтаж панели 11

Внимание аккуратно обращайтесь с дренажным насосом дренажный трубопровод и выходной патрубок агрегата должны быть плотно соединены с помощью хомута во избежание протечек и появления воздушных пробок во избежание обратного потока воды в случае остановки агрегата необходимо сделать изгиб дренажного трубопровода вниз к выходному патрубку под углом более 1 50 см рис а при монтаже трубопровода не следует сильно тянуть за него каждые 1 1 м необходимо устанавливать подпорку во избежание прогиба см рис b при необходимости можно также использовать дренажный трубо провод с соединительным патрубком для фиксации см рис с в случае большой длины трубопровода реко мендуется использовать армированную трубу если выходной дренажный патрубок расположен выше уровня насоса необходимо стремиться разместить трубопровод вертикально высота подъема должна быть менее 750 мм в противном случае при отключении агрегата произойдет перелив воды см рис d конец дренажного трубопровода должен быть более чем на 50 мм выш 12

Кассетные фанкойлы acf сs 3 12

Подсоединение дренажного трубопровода 12

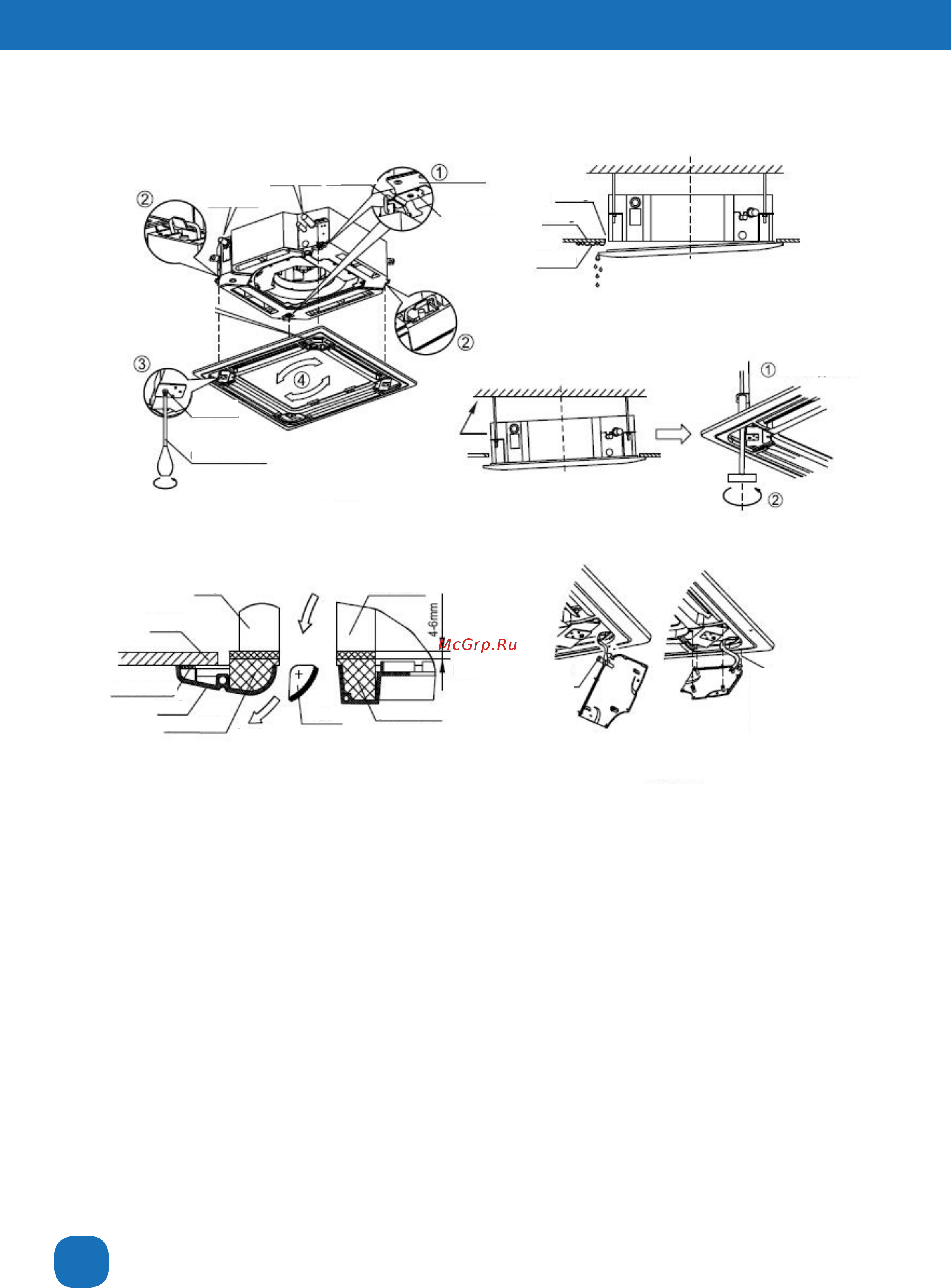

Рис 9 монтаж панели 12

Установка дренажного трубопровода в качестве дренажного трубопровода допускается использование полиэтиленовой трубы внешний диаметр 37 39 мм внутренний диаметр 32 мм разместите дренажный трубопровод на уровне где установлен дренажный насос закрепите дренажный тру бопровод и выходной патрубок агрегата с помощью хомута 12

Www aerotek ru 13

В случае если дренажный трубопровод непосредственно соединен с канализацией необходимо использовать u образный гидравлический затвор 13

Внимание все соединения дренажной системы должны быть уплотнены во избежание появления протечек 13

Рис 10 монтаж дренажного трубопровода 13

Испытание дренажного трубопровода 14

Кассетные фанкойлы acf сs 3 14

Www aerotek ru 15

Внимание 1 фанкойл должен иметь отдельный источник питания с номинальным напряжением значение напряжения должно находиться в диапазоне 90 110 от номинального напряжения 2 работы по монтажу электроподключений должны проводиться квалифицированным персоналом в соответ ствии со схемами подключения 3 автоматический выключатель должен быть подсоединен к стандартной проводке в соответствии с правилами подключения электрооборудования установленными национальными стандартами 4 избегайте контакта проводов питающего напряжения и проводов управления а также контакта проводов с элементами гидравлического контура 5 длина кабеля 5 жильного экранированного соединяющего плату приемника сигнала и проводной контрол лер не должна превышать 2 м при необходимости удлините кабель необходимо хорошо выполненное паяное соединение покрытое изоляционной лентой 6 подачу питания следует осуществлять только после тщательной проверки проводки 7 желто зеленый провод используется только для соединения с проводом заземл 15

Рис 12 схема электроподключения 15

Электроподключение 15

Беспроводной пульт ду r51 e 16

Кассетные фанкойлы acf сs 3 16

Управление фанкойлами 16

Управление фанкойлами 8 16

Www aerotek ru 17

Беспроводной пульт ду r05 bge 17

Подходит для кассетных фанкойлов с 4х сторонним распределением воздушного потока 17

Примечание 1 внешний вид пульта может отличаться от приведенного на картинке 2 перед включением фанкойла прочитайте раздел меры предосторожности 3 модель r05 bge применяется с исполнением только охлаждение и охлаждение нагрев меры предосторожности шторы двери и подобные предметы могут препятствовать получению фанкойлом дистанционного сигнала от пульта не следует подвергать пульт воздействию влаги запрещается подвергать пульт воздействию прямого солнечного света и размещать его в помещении с высо кой температурой результатом воздействия солнечного света на приемник инфракрасного сигнала фанкойла может стать его поломка не рекомендуется размещать рядом с пультом электронные устройства так как они могут оказывать негатив ное влияние на работу пульта не используйте старые или разные батарейки для питания пульта в случае неиспользования пульта на протяжении длительного периода времени рекомендуется извлечь бата рейки в противном случае может возникнуть неисправность пульта 17

Кассетные фанкойлы acf сs 3 18

Www aerotek ru 19

Кассетные фанкойлы acf сs 3 20
