КАНАЛЬНЫЕ ФАНКОЙЛЫ acf-dm4/3

5. ИНсТРукЦИИ ПО МОНТАжу

5.1 Выбор площадки для монтажа

Требования по выбору площадки для монтажа.

Необходимо достаточное пространство для монтажа и проведения технического обслуживания.

Потолок должен быть горизонтальным и выдерживать вес агрегата.

Входные и выходные патрубки воздуха не должны быть заблокированы, влияние наружного воздуха должно быть минимальным.

Воздушный поток должен проходить через все помещение.

Соединительный и дренажный трубопроводы должны легко сниматься.

Агрегат не должен подвергаться прямому воздействию нагревателя.

Внимание!

Не рекомендуется установка агрегата в нижеперечисленных местах по причине возможного возникновения неисправностей (в

случае невозможности избежать этого обратитесь за рекомендациями к Вашему дилеру).

a. Места с содержанием бензина.

b. Места с высоким содержание соли в воздухе (морское побережье).

c. Места, содержащие каустический газ (например, сульфид) в воздухе (рядом с горячими источниками).

d. Места, характеризующиеся значительными скачками напряжения (фабрики/заводы).

5.2 Установка фанкойла

Рекомендации по монтажу фанкойлов:

Рекомендуется использовать при установке резьбовые шпильки Ø10.

Действия при установке фанкойла зависят от конструкции потолка, при необходимости обратитесь к инженеру-конструктору.

После установки корпуса рекомендуется осуществить потолочный монтаж трубопроводов и электроподсоединений. При

выборе места монтажа необходимо определить направление прокладки трубопровода.

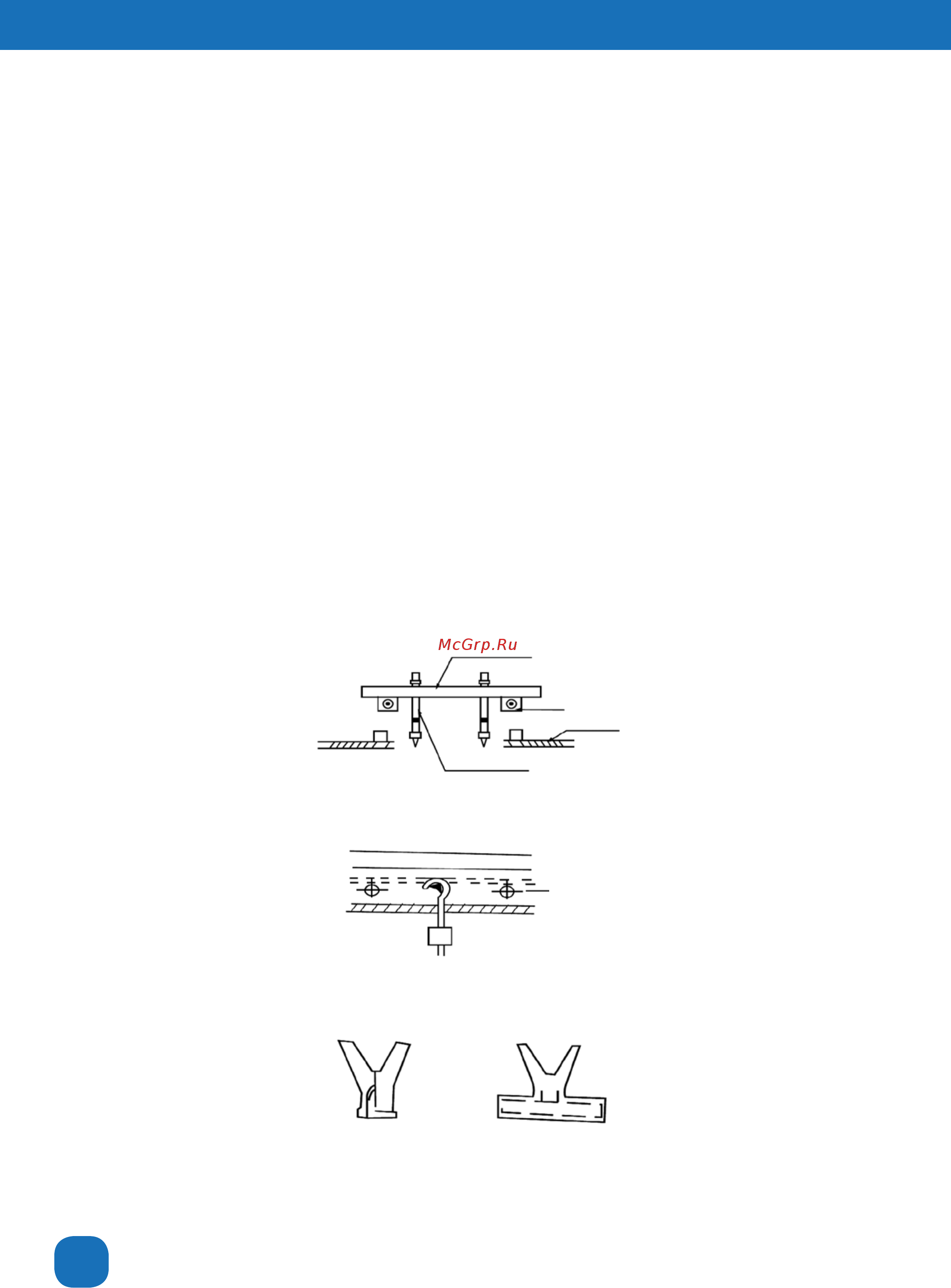

На рисунках показана установка резьбовых шпилек.

Схема монтажа агрегатов.

Деревянная конструкция. Установите брус над балкой перекрытия, затем вставьте резьбовые шпильки.

Облицованные бетонные блоки. Используйте утопленные болты, утопленные устройства для тяги и подвесные крюки.

Новые бетонные блоки. Используйте утопленные гайки или утопленные болты.

Брус над балкой

Балка

Потолок

Резьб. шпилька

Утопленный болт

Стальная балка

Листовая вставка Скользящая вставка
