8
КАНАЛЬНЫЕ ФАНКОЙЛЫ acf-dm4/3
B
A
F
3. ГАБАРИТНые РАзМеРы

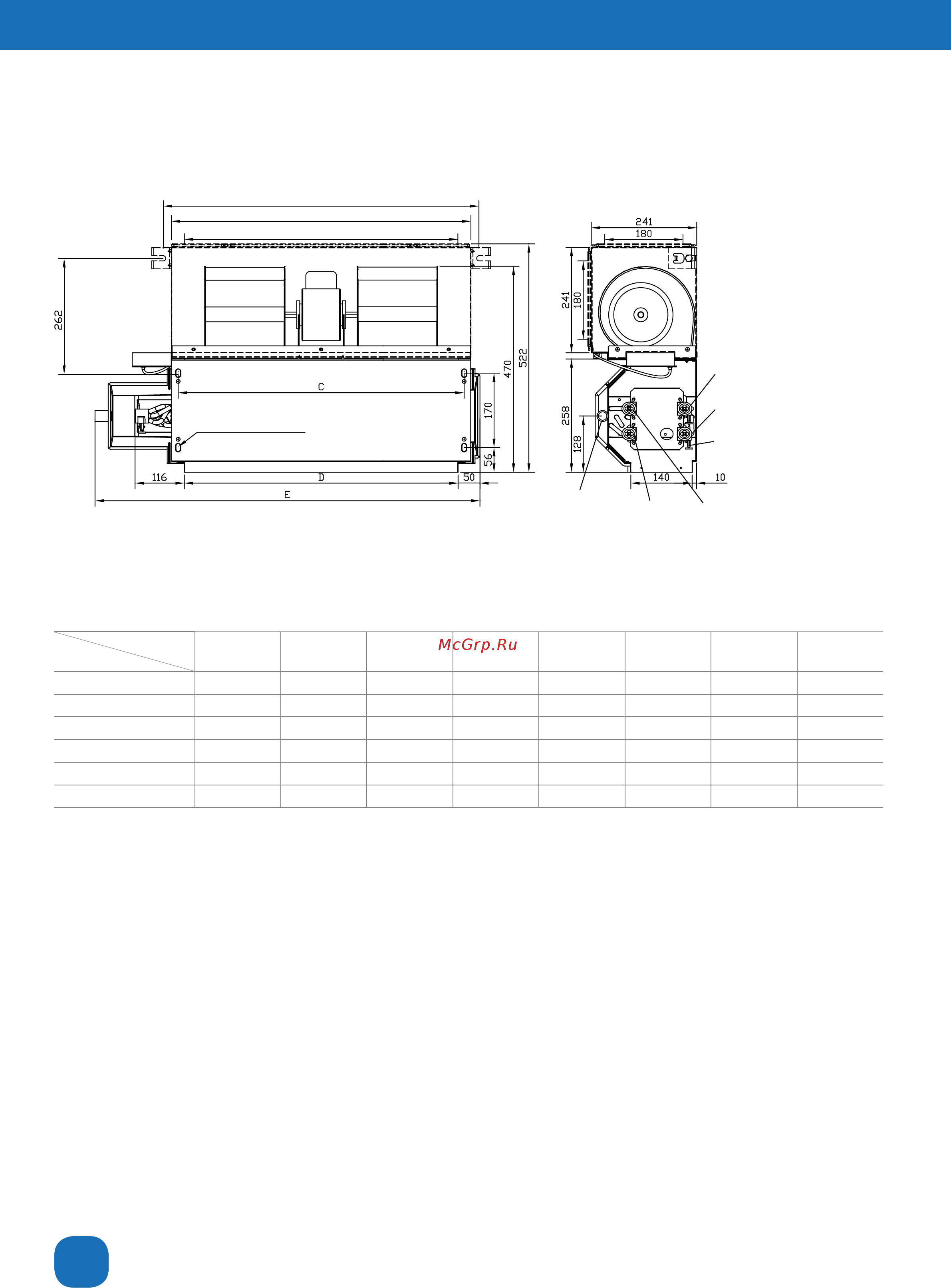

Габаритные размеры фанкойлов AСF-20DM4/3 - ACF-120DM4/3.
Габаритные размеры фанкойлов AСF-20DM4/3 - ACF-120DM4/3.
Модель
Размер
ACF-20DM4/3 ACF-30DM4/3
ACF-35DM4/3
ACF-45DM4/3
ACF-50DM4/3 ACF-70DM4/3 ACF-80DM4/3 ACF-100DM4/3 ACF-120DM4/3
A
545 645 745 965 1265 1370 1660 1826
B
485 585 685 905 1205 1310 1600 1766
C
513 613 713 933 1233 1338 1628 1794
D
485 585 685 905 1205 1310 1600 1766
E
741 841 941 1161 1461 1566 1856 2022
F
583 683 783 1003 1303 1408 1698 1864
Патрубок входа
горячей воды RC 3/4"
Патрубок выхода
горячей воды RC 3/4"
Воздуховыпускной клапан
4-10х16 длинное отверстие
Дренажный
патрубок
ZG 3/4"
Патрубок выхода
холодной воды RC 3/4"
Патрубок входа
холодной воды
RC 3/4"
