КОМПРЕССОРНО-КОНДЕНСАТОРНЫЕ БЛОКИ ACQ/3

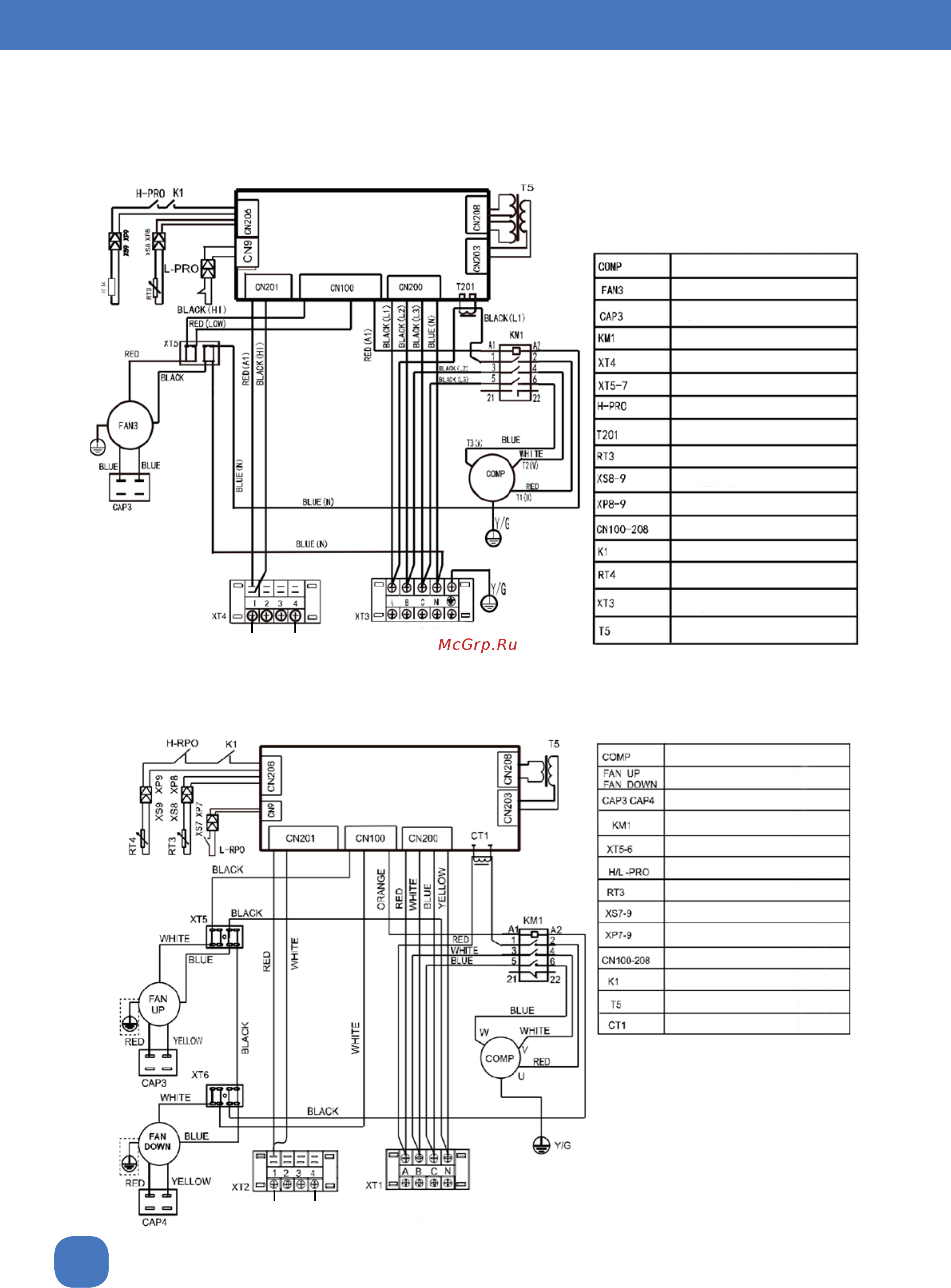

Рис. 11. Электроподключение компрессорно-конденсаторных блоков ACQ-14/3
Обозначения проводов:
BLACK - черный
RED - красный
BLUE - синий
WHITE - белый
Y&G - желто-зеленый
Рис.12. Электроподключение компрессорно-конденсаторных блоков ACQ-16/3
BLACK - черный
RED - красный
BLUE - синий
WHITE - белый
Y&G - желто-зеленый
Компрессор
Вентилятор
Конденсатор вентилятора
Контактор
4-клеммная колодка
Разъем
Реле высокого давления
Детектор тока
Датчик температуры трубопровода
Разъемы
Разъемы
Разъемы платы управления
Реле защиты от перегрева
Датчик наружного воздуха
5-клеммная колодка
Трансформатор
Компрессор
Вентилятор
Конденсатор вентилятора
Контактор
Разъем
Реле высокого/низкого давления
Датчик температуры трубопровода
Разъемы
Разъемы
Разъемы платы управления
Реле защиты от перегрева
Трансформатор
Детектор тока
Главная плата управления
Главная плата управления
N 220V Запуск ККБ
N 220V Запуск ККБ
