7. пОдключеНИе кОМпРессОРНО-кОНдеНсАТОРНых БлОкОв
к МАГИсТРАлЯМ хОлОдОНОсИТелЯ
Компрессорно-конденсаторные блоки должны подключаться к потребителю согласно приведенной ниже схеме.
Термо-регулирующий вентиль, смотровое стекло, соленоидный вентиль и фильтр-осушитель являются опциональным оснащением и не входят
в стандартный комплект поставки. Данные аксессуары следует подключать в соответствии с руководством по установке каждого из элементов.

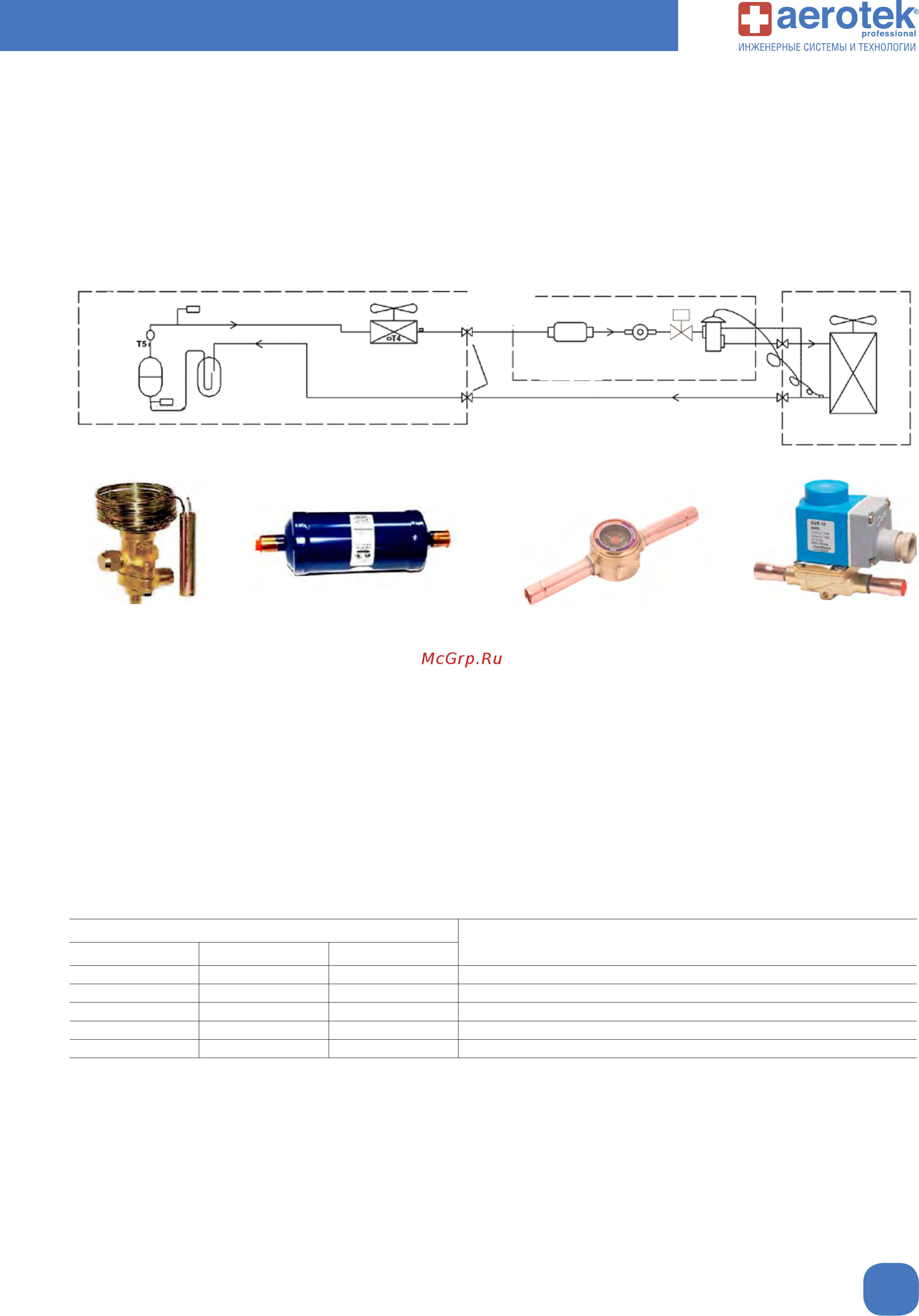

Рис. 15. Схема подключения компрессорно-конденсаторных блоков.
8. сИсТеМА АвТОМАТИкИ
Автоматика центрального кондиционера координирует работу ККБ в соответствии со значением температуры воздуха в обслуживаемом по-
мещении или воздушном канале.
Встроенная система автоматики ККБ управляет работой компрессоров и вентиляторов, контролирует состояние защитных устройств, датчиков
температуры и давления, предотвращает частый запуск или выключение компрессора (ACQ-7/3 не укомплектован системой задержки запуска
компрессора). Кроме того, встроенная система автоматики ККБ оснащена системой внутренней диагностики, способной выявить возможные
неисправности и вовремя информировать о них пользователя с помощью световых индикаторов.
Производит тестирование устройств защиты: датчиков температуры и давления для того, чтобы защитить наиболее дорогие элементы системы.
Табл. 5. Значения световых индикаторов (ACQ-10/3 - ACQ-16/3)
Световой индикатор
Неисправность
LED 1 LED 2 LED 3
Вкл Выкл Выкл Ошибка реле контроля фаз питающего напряжения
Вкл Вкл Выкл Ошибка датчика давления
Выкл Выкл Вкл Защита датчика перегрузки компрессора
Выкл Вкл Вкл Ошибка датчика температуры конденсатора
Выкл Вкл Выкл Ошибка датчика температуры наружного воздуха
Защитные устройства комплекта автоматики: датчик высокого давления, датчик низкого давления, реле контроля фаз, датчик температуры
конденсатора, датчик температуры наружного воздуха.
Компрессорно-конденсаторный блок Потребитель
Отделитель
жидкости
Компрессор
Реле высокого давления
Фильтр-
осушитель
Смотровое
стекло
ТРВ
Датчик
температуры
Датчик температуры
конденсатора
Датчик температуры на-
ружного воздуха
Отсечной клапан
Реле низкого давления
Соленоид
Терморегулирующий
в е н т и л ь
Фильтр-осушитель Соленоидный вентиль Смотровое стекло
