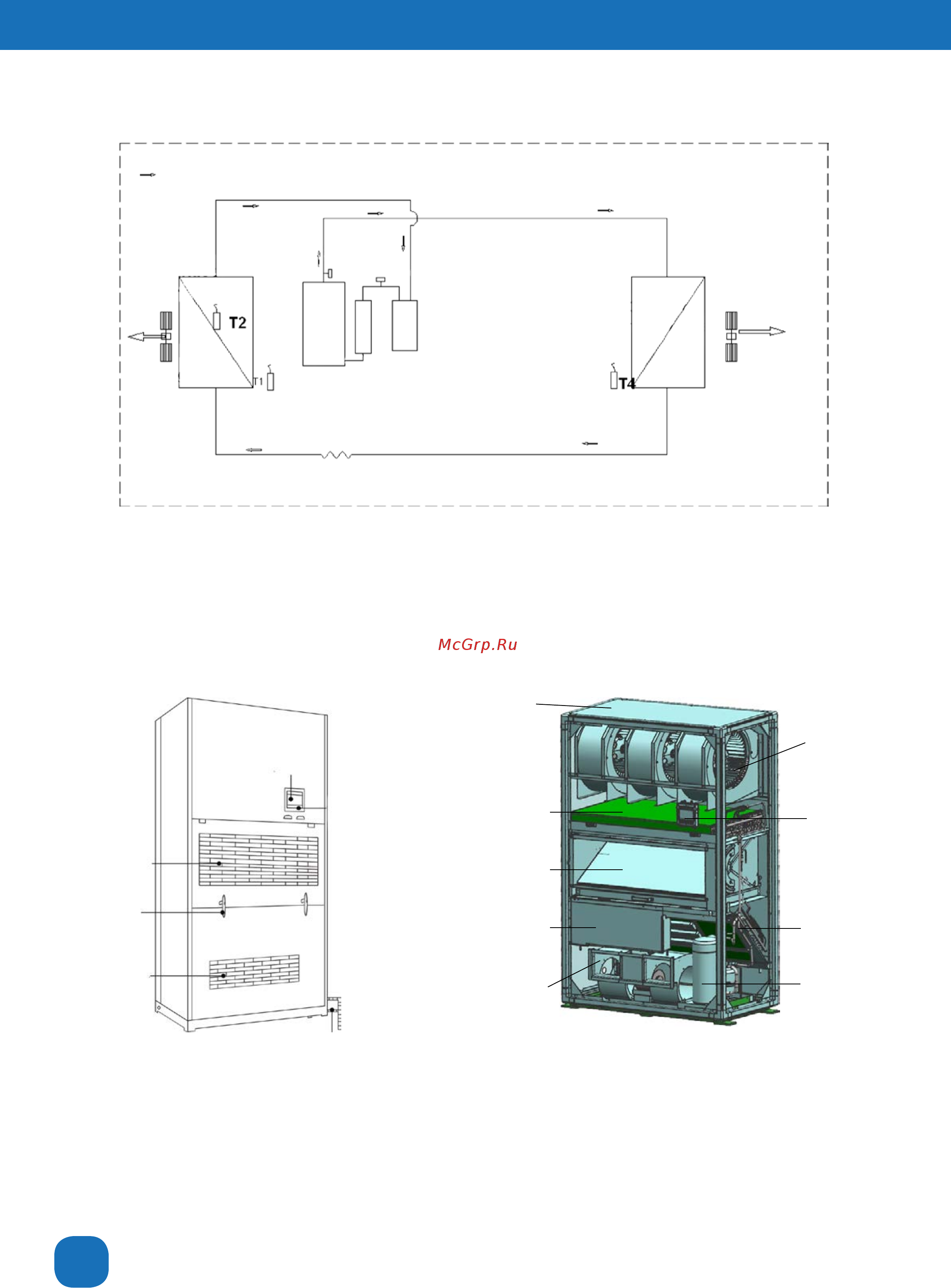

6
Прецизионные кондиционеры ACCS-CAF
3. КОНТуР цИРКулЯцИИ хлАдАгЕНТА
Компрессор: прецизионный кондиционер ACCS-60СAF3/2 оснащен роторным компрессором, модели ACCS-75СAF3/2 и
ACCS-120СAF3/2 - спиральным.
Конденсатор и испаритель: медная трубка и алюминиевый теплообменник радиаторного типа.
Вентилятор: центробежный вентилятор.
4. уСТРОйСТВО БлОКА
Компрессор
Реле высокого
давления
Реле низкого
давления
Капиллярная
трубка
Центробежный
вентилятор
Теплообменник
Теплообменник
Охлаждение
Сепаратор
жидкости и газа
Центробежный
вентилятор
Вход воздуха
Ручки
Выход воздуха
Дренажный патрубок
Дисплей
Панель
управления
Корпус
Вентилятор
конденсатора
Дисплей
Испаритель
Компрессор
Вентилятор
испарителя
Щит управления
Воздушная заслонка
Конденсатор
