7
www.aerotek.ru

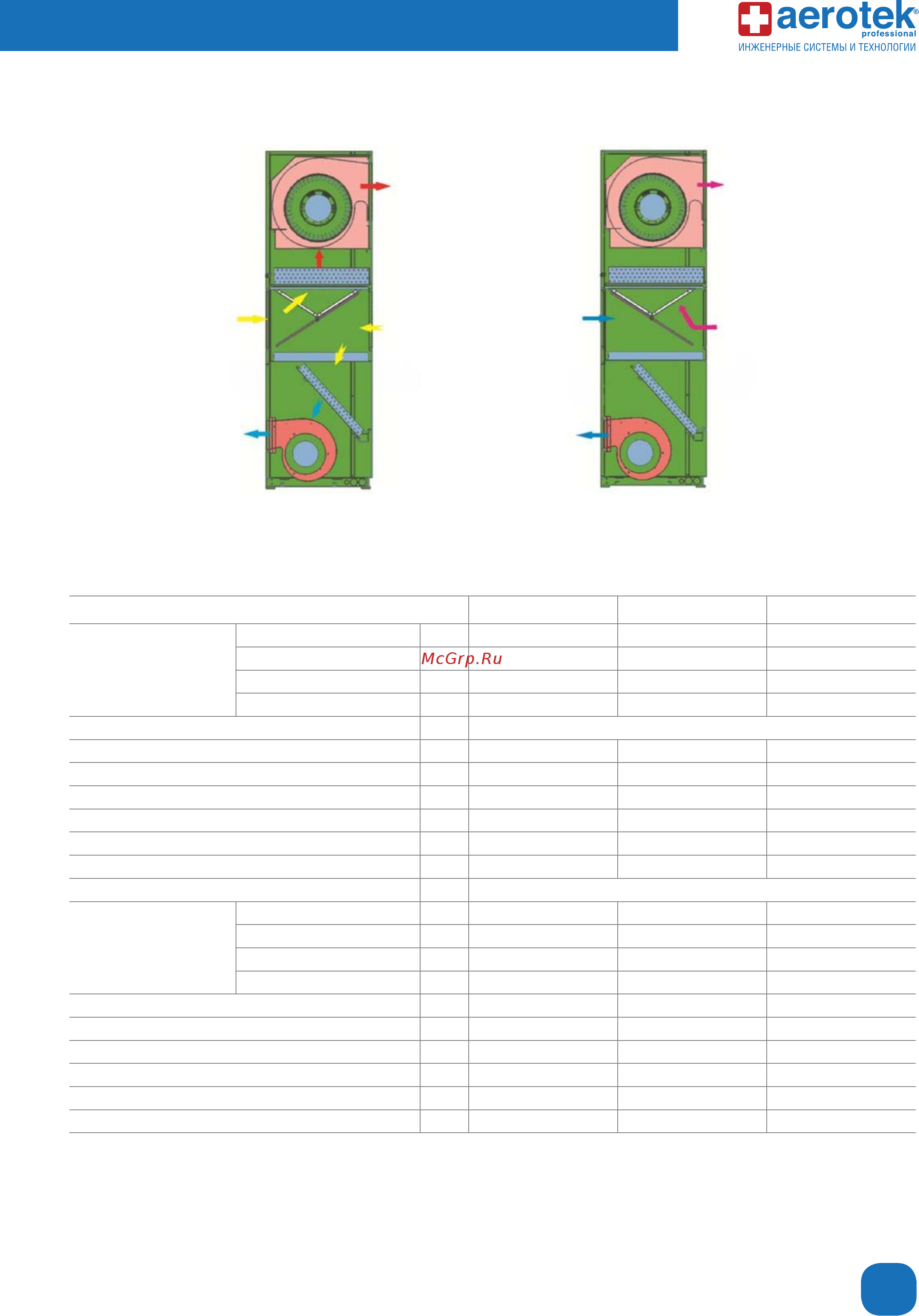

5. РАСПРЕдЕлЕНИЕ ВОЗдухА
Режим свободного охлаждения Режим принудительного охлаждения
6. ТЕхНИЧЕСКИЕ хАРАКТЕРИСТИКИ
Модель ACCS-60CAF3/2 ACCS-75CAF3/2 ACCS-120CAF3/2
Холодопроизводительность
Полная Вт 6000 7500 12000
Явная Вт 5700 6600 9120
Входная Вт 1824 2580 4280
EER 3,29 2,90 2,80
Источник электропитание Ф/В/Гц 3/380/50
Максимальная потребляемая мощность Вт 3450 3600 5900
Максимальный ток А 15,0 8,2 15,2
Хладагент R407C R407C R407C
Вес хладагента кг 2,8 3,25 4,08
Тип регулирования Капиллярный Капиллярный Капиллярный
Направление подачи воздуха Фронтально снизу Фронтально снизу Фронтально снизу
Теплообменник Медные трубки и алюминиевое оребрение
Компрессор
Тип Роторный Спиральный Спиральный
Марка Hitachi Copeland Copeland
Потребляемая мощность Вт 1650 2230 3770
Номинальная сила тока А 7,75 4,1 6,8
Функция свободного охлаждения Да Да Да
Расход воздуха м
3
/ч 1550 1700 2300
Габаритные размеры (ДхВхШ) мм 1000х1900х600 1000х1900х600 1250х1900х600
Упаковочные размеры (ДхВхШ) мм 1025х1930х675 1025х1930х675 1280х1930х675
Вес нетто/брутто кг 205 / 220 205 / 220 270 / 285
Операционный уровень рабочей температуры
o
C -40 ~ +45 -40 ~ +45 -40 ~ +45
Примечание:
1. Данные указаны при статическом давлении кондиционера 0 Па.
2. Из-за постоянного совершенствования оборудования, приведенные выше параметры могут несколько отличаться от действительных. Точные характеристики
оборудования приведены на шильдике.
Наружное
пространство
Наружное
пространство
Внутреннее
пространство
Внутреннее
пространство
