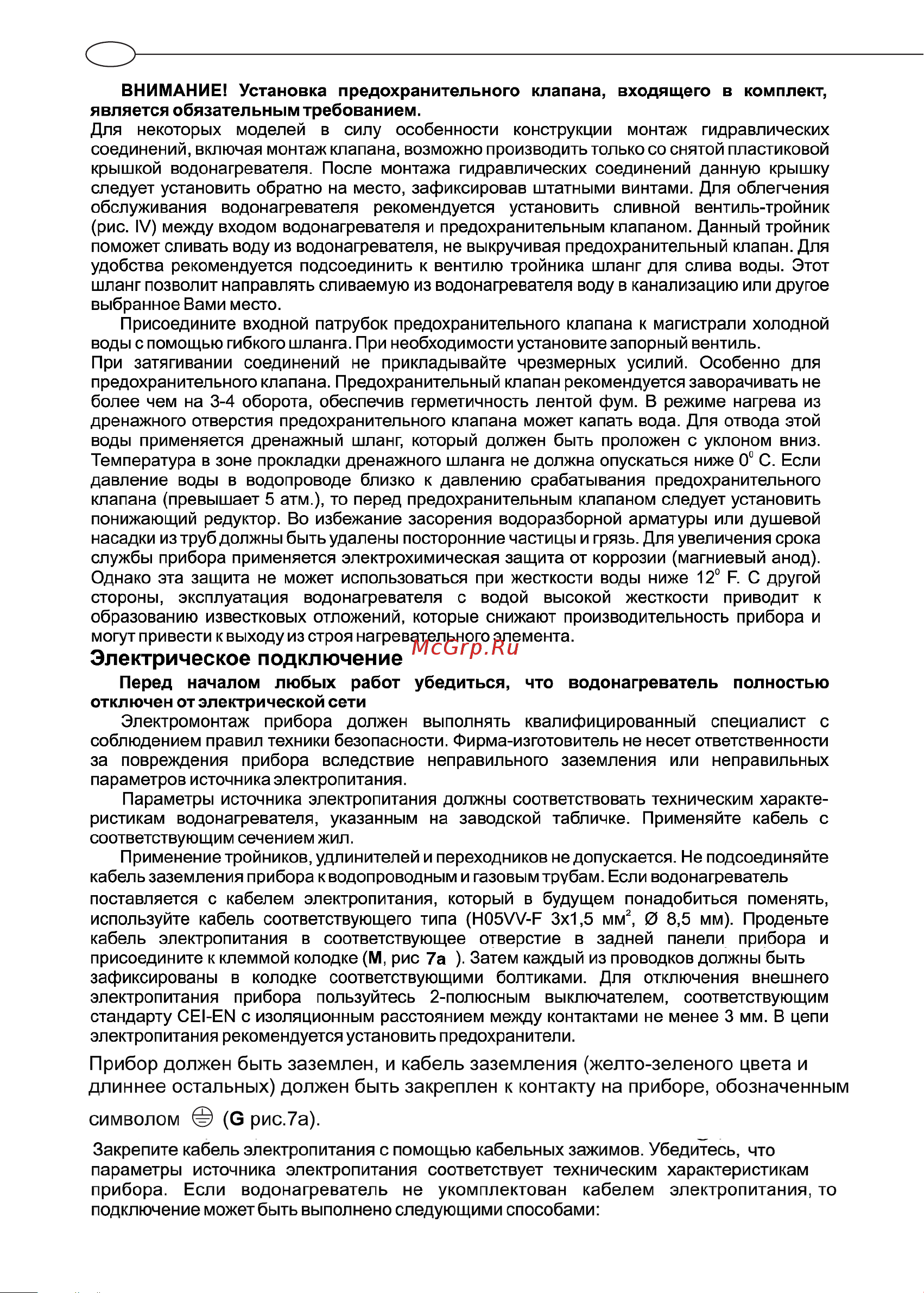

ди ВНИМАНИЕ Установка предохранительного клапана входящего в комплект является обязательным требованием Для некоторых моделей в силу особенности конструкции монтаж гидравлических соединений включая монтаж клапана возможно производить только со снятой пластиковой крышкой водонагревателя После монтажа гидравлических соединений данную крышку следует установить обратно на место зафиксировав штатными винтами Для облегчения обслуживания водонагревателя рекомендуется установить сливной вентиль тройник рис IV между входом водонагревателя и предохранительным клапаном Данный тройник поможет сливать воду из водонагревателя не выкручивая предохранительный клапан Для удобства рекомендуется подсоединить к вентилю тройника шланг для слива воды Этот шланг позволит направлять сливаемую из водонагревателя воду в канализацию или другое выбранное Вами место Присоедините входной патрубок предохранительного клапана к магистрали холодной воды с помощью гибкого шланга При необходимости установите запорный вентиль При затягивании соединений не прикладывайте чрезмерных усилий Особенно для предохранительного клапана Предохранительный клапан рекомендуется заворачивать не более чем на 3 4 оборота обеспечив герметичность лентой фум В режиме нагрева из дренажного отверстия предохранительного клапана может капать вода Для отвода этой воды применяется дренажный шланг который должен быть проложен с уклоном вниз Температура в зоне прокладки дренажного шланга не должна опускаться ниже 0 С Если давление воды в водопроводе близко к давлению срабатывания предохранительного клапана превышает 5 атм то перед предохранительным клапаном следует установить понижающий редуктор Во избежание засорения водоразборной арматуры или душевой насадки из труб должны быть удалены посторонние частицы и грязь Для увеличения срока службы прибора применяется электрохимическая защита от коррозии магниевый анод Однако эта защита не может использоваться при жесткости воды ниже 12 Е С другой стороны эксплуатация водонагревателя с водой высокой жесткости приводит к образованию известковых отложений которые снижают производительность прибора и могут привести к выходу из строя нагревательного элемента Электрическое подключение Перед началом любых работ убедиться что водонагреватель полностью отключен от электрической сети Электромонтаж прибора должен выполнять квалифицированный специалист с соблюдением правил техники безопасности Фирма изготовитель не несет ответственности за повреждения прибора вследствие неправильного заземления или неправильных параметров источника электропитания Параметры источника электропитания должны соответствовать техническим характе ристикам водонагревателя указанным на заводской табличке Применяйте кабель с соответствующим сечением жил Применение тройников удлинителей и переходников не допускается Не подсоединяйте кабель заземления прибора к водопроводным и газовым трубам Если водонагреватель поставляется с кабелем электропитания который в будущем понадобиться поменять используйте кабель соответствующего типа Н05 Л Р 3x1 5 мм2 0 8 5 мм Проденьте кабель электропитания в соответствующее отверстие в задней панели прибора и присоедините к клеммой колодке М рис 7а Затем каждый из проводков должны быть зафиксированы в колодке соответствующими болтиками Для отключения внешнего электропитания прибора пользуйтесь 2 полюсным выключателем соответствующим стандарту СЕ1 ЕН с изоляционным расстоянием между контактами не менее 3 мм В цепи электропитания рекомендуется установить предохранители Прибор должен быть заземлен и кабель заземления желто зеленого цвета и длиннее остальных должен быть закреплен к контакту на приборе обозначенным символом С рис 7а Закрепите кабель электропитания с помощью кабельных зажимов Убедитесь что параметры источника электропитания соответствует техническим характеристикам прибора Если водонагреватель не укомплектован кабелем электропитания то подключение может быть выполнено следующими способами 48
