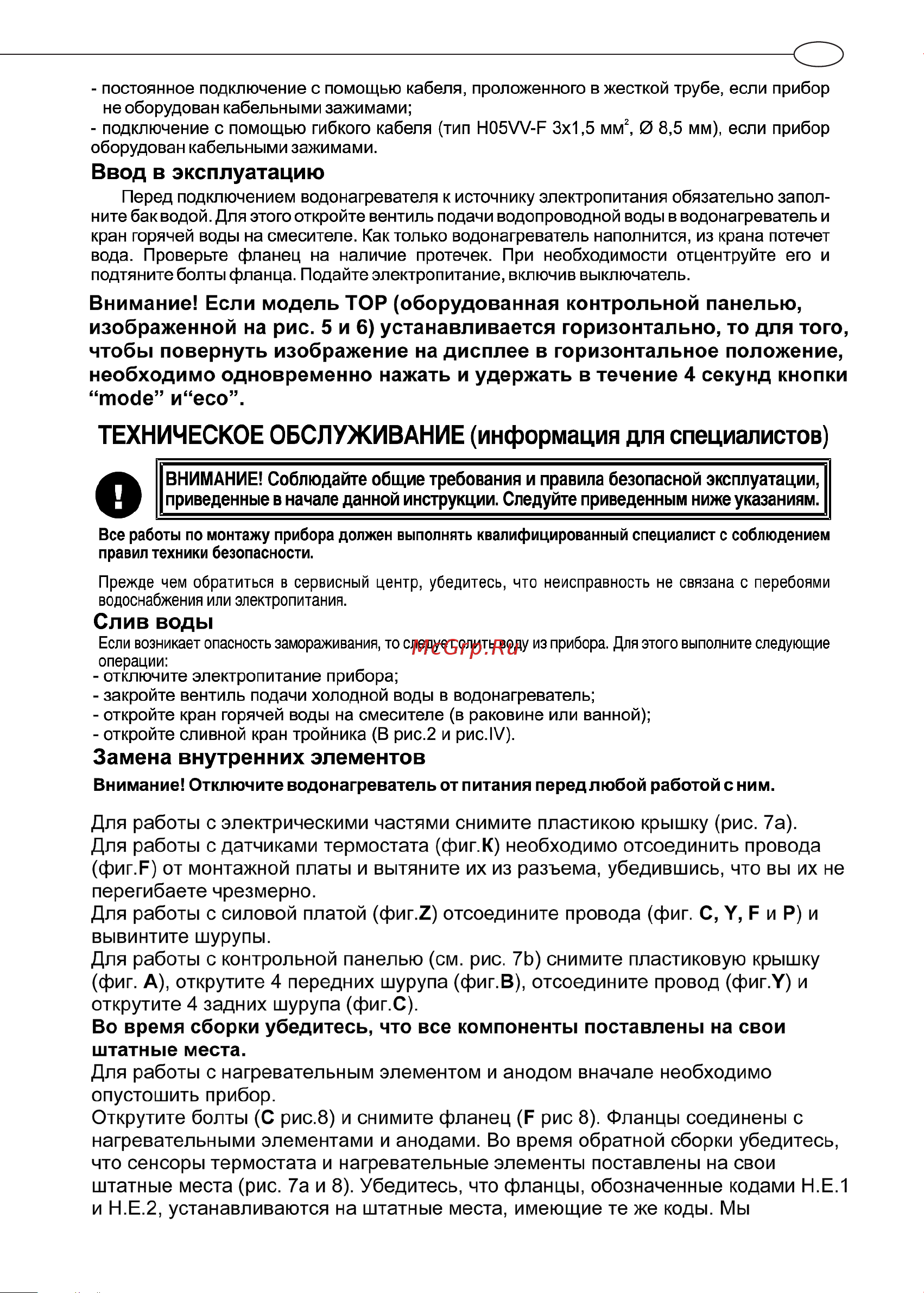

RU постоянное подключение с помощью кабеля проложенного в жесткой трубе не оборудован кабельными зажимами подключение с помощью гибкого кабеля тип H05W F 3x1 5 мм 0 8 5 мм если прибор оборудован кабельными зажимами если прибор Ввод в эксплуатацию Перед подключением водонагревателя к источнику электропитания обязательно запол ните бак водой Для этого откройте вентиль подачи водопроводной воды в водонагреватель и кран горячей воды на смесителе Как только водонагреватель наполнится из крана потечет вода Проверьте фланец на наличие протечек При необходимости отцентруйте его и подтяните болты фланца Подайте электропитание включив выключатель Внимание Если модель ТОР оборудованная контрольной панелью изображенной на рис 5 и 6 устанавливается горизонтально то для того чтобы повернуть изображение на дисплее в горизонтальное положение необходимо одновременно нажать и удержать в течение 4 секунд кнопки mode и есо ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ информация для специалистов ВНИМАНИЕ Соблюдайте общие требования и правила безопасной эксплуатации приведенные в начале данной инструкции Следуйте приведенным ниже указаниям Все работы по монтажу прибора должен выполнять квалифицированный специалист с соблюдением правил техники безопасности Прежде чем обратиться в сервисный центр убедитесь что неисправность не связана с перебоями водоснабжения или электропитания Слив воды Если возникает опасность замораживания то следует слить воду из прибора Для этого выполните следующие операции отключите электропитание прибора закройте вентиль подачи холодной воды в водонагреватель откройте кран горячей воды на смесителе в раковине или ванной откройте сливной кран тройника В рис 2 и pnc IV Замена внутренних элементов Внимание Отключите водонагреватель от питания перед любой работой с ним Для работы с электрическими частями снимите пластикою крышку рис 7а Для работы с датчиками термостата фиг К необходимо отсоединить провода фигТ от монтажной платы и вытяните их из разъема убедившись что вы их не перегибаете чрезмерно Для работы с силовой платой фиг И отсоедините провода фиг С У Р и Р и вывинтите шурупы Для работы с контрольной панелью см рис 7Ь снимите пластиковую крышку фиг А открутите 4 передних шурупа фиг В отсоедините провод фиг У и открутите 4 задних шурупа фиг С Во время сборки убедитесь что все компоненты поставлены на свои штатные места Для работы с нагревательным элементом и анодом вначале необходимо опустошить прибор Открутите болты С рис 8 и снимите фланец Р рис 8 Фланцы соединены с нагревательными элементами и анодами Во время обратной сборки убедитесь что сенсоры термостата и нагревательные элементы поставлены на свои штатные места рис 7а и 8 Убедитесь что фланцы обозначенные кодами Н Е 1 и Н Е 2 устанавливаются на штатные места имеющие те же коды Мы 49
