ЕКСПЛУАТАЦІЯ
ЕКСПЛУАТАЦІЯ

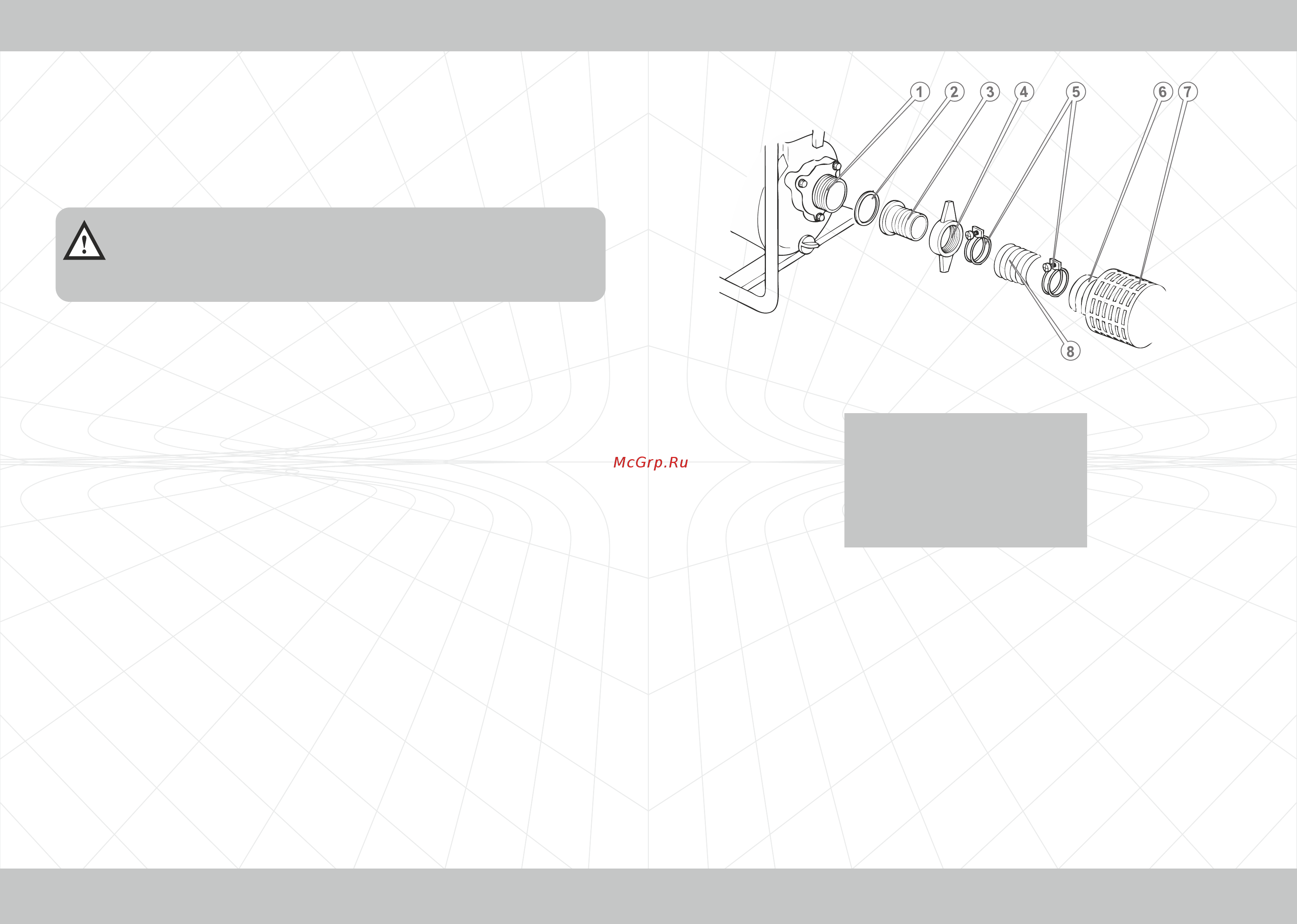

Малюнок 6
Якщо водопровідна магістраль складається з декількох рукавів, надійно
з'єднайте рукава між собою і надійно зафіксуйте хомутами. Щоб уникнути
підсмоктування повітря та втрати розрідження в магістралі, надійно затягуйте
хомутами всі з'єднання. У разі поганого затягування хомутів знижується
ефективність роботи водяного насоса та здатність насоса до самостійного
прокачування.
4.2.6. Під'єднання напірно-всмоктувального (напірного) рукава до
вихідного патрубка
Для під'єднання до вихідного патрубка мотопомпи використовуйте напірно-
всмоктувальні або напірні рукава відповідного діаметру, робочий тиск яких
становить не менше ніж 0,3 МПа. (для моделей КБМ-80ВН і КБМ-100ВН –
робочий тиск водопровідної магістралі має становити не менше ніж 0,7 МПа).
Порядок під'єднання рукава до вихідного патрубка зображений на малюнку 7.
4.2.4. Перевірка чистоти фільтруючого елемента повітряного фільтра
Забруднений фільтруючий елемент повітряного фільтра може стати причиною
виникнення проблем в процесі запуску, втрати потужності, некоректної роботи
двигуна, тим самим суттєво скоротити термін служби виробу.
Настійно рекомендуємо перевіряти стан фільтруючого елемента повітряного
фільтра, керуючись регламентом (див. розділ 5. «Технічне обслуговування»).
4.2.5. Під'єднання напірно-всмоктувального рукава до вхідного
патрубка
ПРИМІТКА
Водяні з'єднувальні рукави в комплект поставки мото-
помпи не входять, тому їх необхідно придбати додатково.
Під'єднуйте до вхідного патрубка мотопомпи тільки напірно-всмоктувальні
рукави відповідного діаметру.
Порядок під'єднання напірно-всмоктувального рукава до вхідного патрубка
зображений на малюнку 6.
Заборонено експлуатувати мотопомпу без встановленого Заборонено експлуатувати мотопомпу без встановленого
фільтруючого елемента, або якщо кришка повітряного фільтра фільтруючого елемента, або якщо кришка повітряного фільтра
незакріплена.незакріплена.
Заборонено експлуатувати мотопомпу без встановленого
фільтруючого елемента, або якщо кришка повітряного фільтра
незакріплена.
УВАГА!УВАГА!УВАГА!
1.
2.
3.
4.
5.
6.
7.
8.
Вхідний патрубок.
Ущільнювальна прокладка.
Штуцер.
Гайка штуцера.
Хомути.
Штуцер водяного фільтра.
Сітка водяного фільтра.
Напірно-всмоктувальний рукав.
