6 7
ОПИС ВИРОБУ ТА ЗОВНІШНІЙ ВИГЛЯД
Крім високих показників надійності та продуктивності мотопомпи «Кентавр»
(далі за текстом – мотопомпа) мають низку інших явних переваг, до числа яких
відносяться:
џ компактність;
џ потужний надійний двигун внутрішнього згоряння;
џ високоякісний відцентровий самостійно всмоктуючий водяний насос в
алюмінієвому корпусі;
џ низькі рівні вібрації та шуму під час роботи;
џ мала витрата палива;
џ датчик низького рівня масла в картері двигуна;
џ дві горловини для заливання масла в картер двигуна і два отвори для
зливання масла з картера – для полегшення доступу;
џ комплектуючі насоса виготовлені з високоякісних матеріалів;
џ зворотний клапан на вхідному патрубку насоса.
Основні відмінні особливості моделей
Моделі КБМ-50, КБМ-80, КБМ-100, КБМ-100П, КБМ-100ПК :
џ чавунні крильчатка і равлик;
џ один вихідний патрубок.
Модель КБМ-80ГКР:
џ чавунні крильчатка і равлик;
џ один вихідний патрубок.
џ транспортувальні колеса;
џ транспортувальна рукоятка, яка швидко відокремлюється;
џ швидкий доступ до робочої камери насоса для очищення.
Модель КБМ-80ВН:
џ алюмінієва крильчатка;
џ алюмінієвий равлик;
џ три вихідних патрубка.
Модель КБМ-100ВН:
џ дві алюмінієві крильчатки;
џ алюмінієвий равлик;
џ три вихідних патрубка.
ОПИС ВИРОБУ ТА ЗОВНІШНІЙ ВИГЛЯД

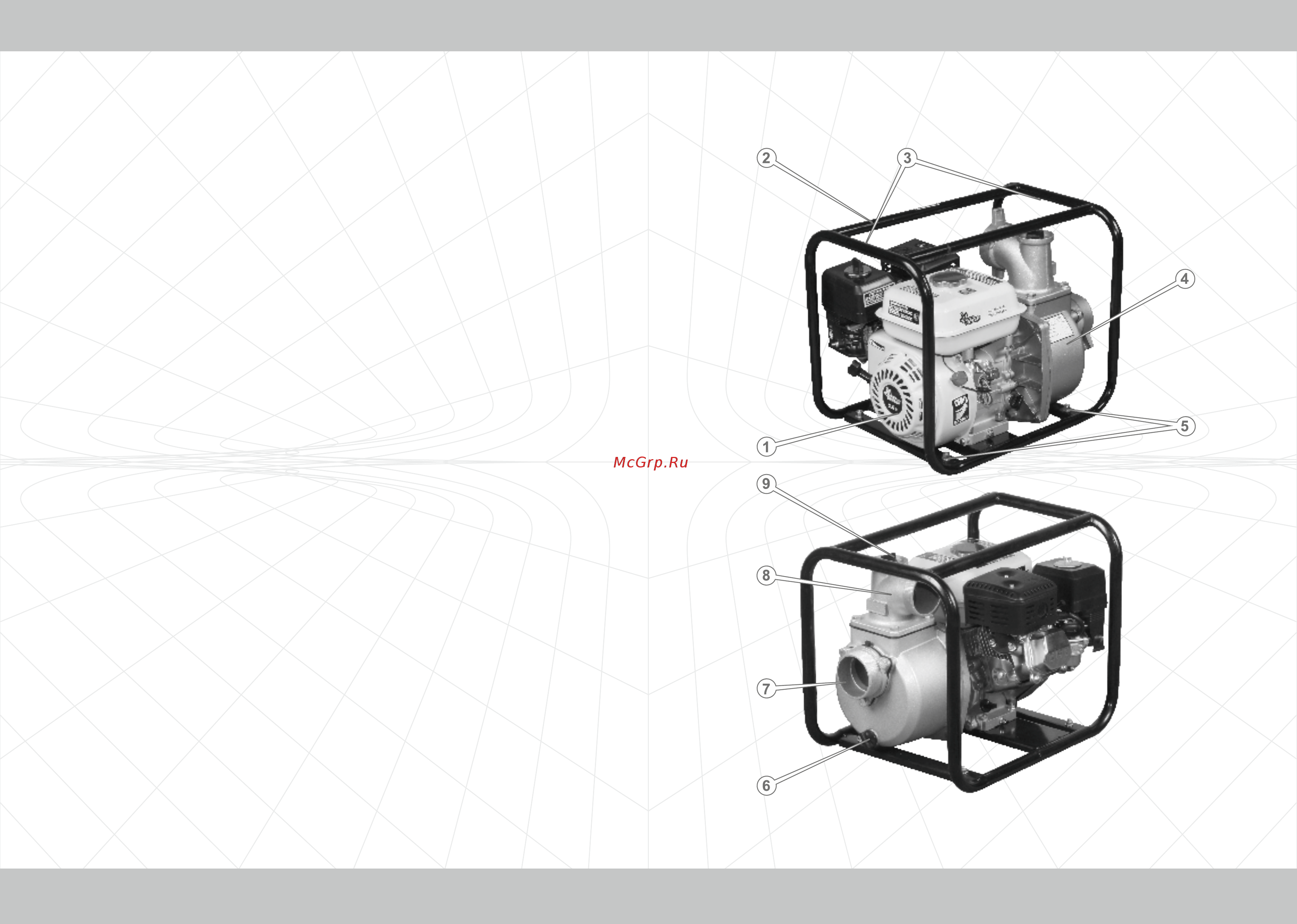

1.2. Зовнішній вигляд
КБМ-50, КБМ-80, КБМ-100, КБМ-100П, КБМ-100ПК
Малюнок 1
