11
www.aerotek.ru

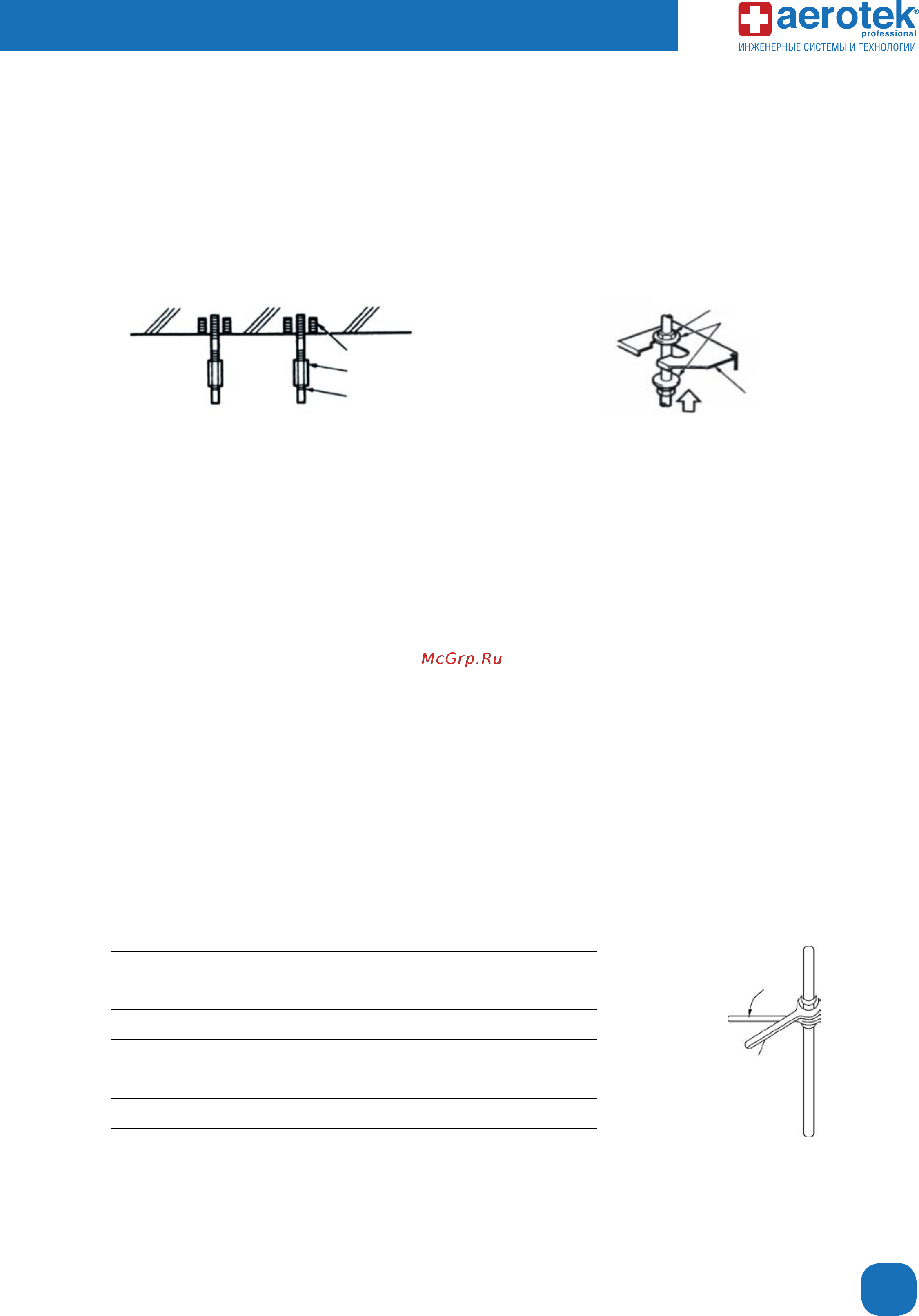

6. МОНТАЖ КОНДИЦИОНЕРА
6.1. Установка внутреннего блока
1. Выберите место установки внутреннего блока кондиционера.
2. Разметьте место крепления кондиционера к потолку.
3. Установите 2 анкерных болта или дюбеля в потолке.
4. Закрепите 2 резьбовые шпильки М10.
5. Через проушины закрепите кондиционер на резьбовых шпильках и отрегулируйте его положение в горизон-
тальной плоскости и по высоте.
6. При необходимости подключите к кондиционеру вентиляционную сеть. Общие потери давления воздуха в
вентиляционной сети не должны превышать внешнего статического давления кондиционера. В противном случае
это приведет к снижению холодопроизводительности кондиционера.
7. Допускается подмесом свежего воздуха в объеме не более 15% от воздухопроизводительности вентилятора
внутреннего блока кондиционера. При этом рекомендуется установка воздушного фильтра в воздуховоде при
-
точного свежего воздуха.
6.2. Установка наружного блока
1. Выберите место установки внутреннего блока кондиционера в соответствии с приведенными выше требованиями.
2. Внимание. Центр тяжести наружного блока смещен в сторону места крепления компрессора. Это необходимо
учитывать при транспортировке и подъеме кондиционера.
3. Не допускается наклон наружного блока более чем на 45° во время подъема и транспортировки.
4. Прикрепите кондиционер к опоре через отверстия в ножках кондиционера с помощь болтового соединения.
6.3. Монтаж фреоновых магистралей
Монтаж и пуск в эксплуатацию кондиционера должны производиться только специалистами, имеющими соот-
ветствующую квалификацию и обладающими правами и допусками к работе с данным оборудованием.
Диаметр жидкостной и газовой линий фреоновых магистралей должен соответствовать параметрам, указан-
ным в технических характеристиках.
Перед началом монтажа убедитесь в отсутствии влаги и каких-либо загрязнений на внутренней поверхности
медной трубы фреоновых магистралей.
Очистите поверхность соединительных патрубков наружного и внутреннего блоков от накопившихся загрязнений.
При соединении фреоновых магистралей используйте два ключа. Прикладывайте усилие, не превышающее
приведенных ниже значений.
Диаметр медной трубки Прикладываемое усилие (кгс*м)
6,35 1,4 - 1,7
9,52 1,4 - 1,7
12,7 4,8 - 6,2
15,88 4,8 - 6,2
19,05 6,9 - 9,9
Если длина фреоновых магистралей превышает 5 м, необходимо предусмотреть масловозвратную и обрат-
ную петли.
Проушина
Гайка
Шайба, гроверная шайба
Анкерный болт или дюбель
Резьбовая шпилька
Соединение
Зафиксируйте
