12
КАНАЛЬНЫЕ СПЛИТ-СИСТЕМЫ АM-DM

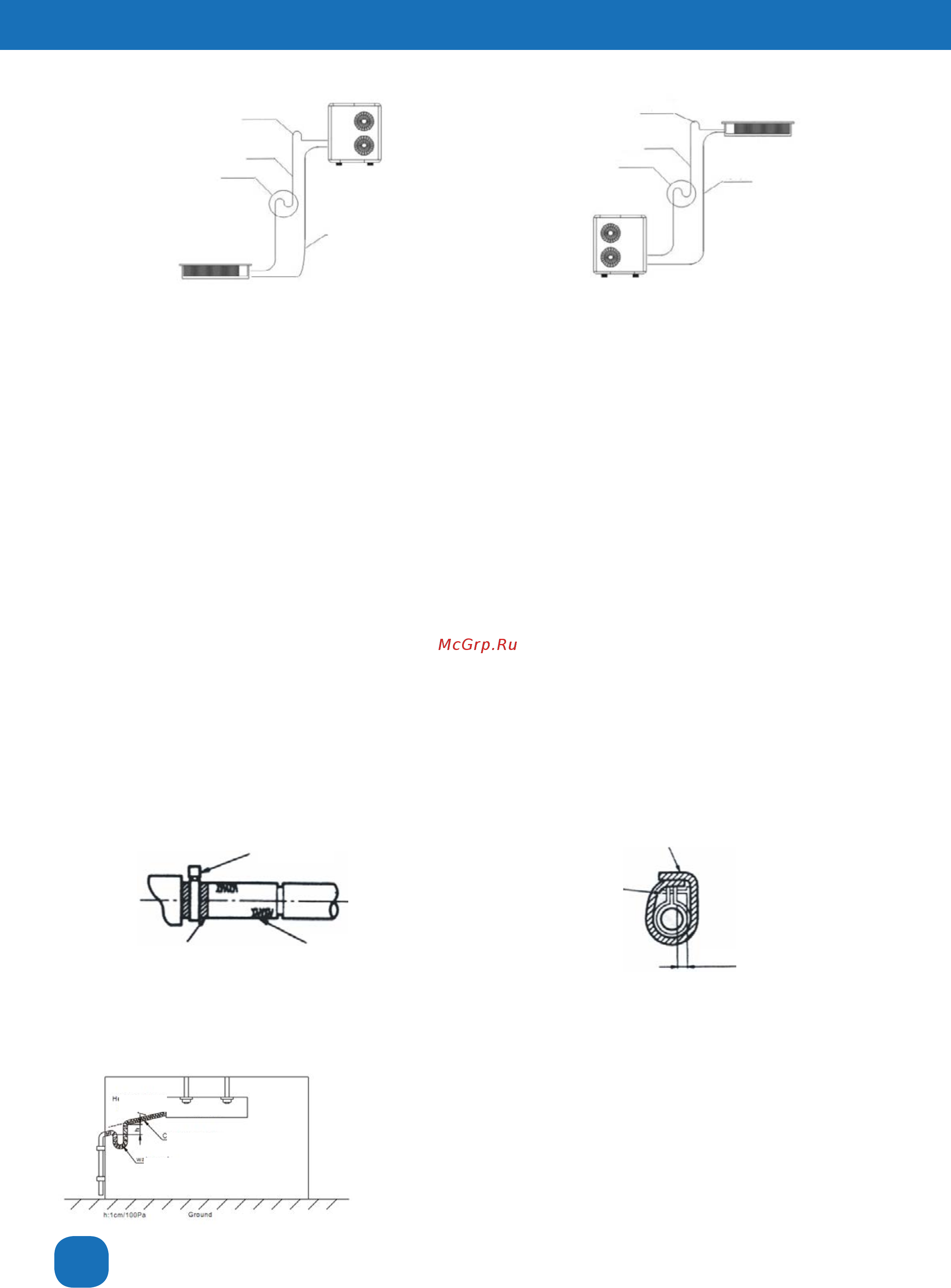

Жидкостная линия
Газовая линия
Жидкостная линия
Газовая линия
Масловозвратная петля
Обратная петля
Масловозвратная петля
Обратная петля
После завершения монтажа фреоновых магистралей проведите их вакуумирование. Далее заполните систему
нейтральным газом до 3,0 МПа и убедитесь в том, что это давление не изменилось в течение 24 часов. В против-
ном случае определите место утечки и устраните неисправность.
Далее заполните систему фреоном. Если длина фреоновых магистралей превышает 5 м дополнительно за-
правьте систему необходимым количеством фреона. Необходимое количество фреона можно определить с по-
мощью следующей формулы:
R=L1*0.03кг/м + L2*0.065кг/м + L3*0.115кг/м + L4*0.19кг/м + L5*0.29кг/м, где
R - общее количество дополнительного фреона
L1 - общая длина дополнительной магистрали, диаметром 6,35 мм
L2 - общая длина дополнительной магистрали, диаметром 9,52 мм
L3 - общая длина дополнительной магистрали, диаметром 12,7 мм
L4 - общая длина дополнительной магистрали, диаметром 15,88 мм
L5 - общая длина дополнительной магистрали, диаметром 19,05 мм
После этого изолируйте фреоновые магистрали.
6.4 Монтаж дренажной системы
В качестве дренажного трубопровода допускается использование полиэтиленовой трубы (внешний диаметр
37~39 мм, внутренний диаметр 32 мм). В случае большой длины трубопровода рекомендуется использовать
армированную трубу. В случае подключения нескольких кондиционеров к общей дренажной системе, диаметр
трубопровода должен увеличиваться соответственно суммарному количеству конденсата.
Закрепите дренажный трубопровод и выходной патрубок кондиционера с помощью хомута. Дренажный тру-
бопровод и выходной патрубок агрегата должны быть плотно соединены с помощью хомута во избежание про-
течек и появления воздушных пробок. После монтажа системы изолируйте это соединение, как показано на
рисунке ниже.
Во избежание обратного протока воды в случае остановки кондиционера, необходимо сделать уклон дренаж
-
ного трубопровода не менее 1%.
Каждые 1~1.5 м необходимо устанавливать подпорку во избежание прогиба. Провисание дренажного трубо-
провода не допускается.
Конец дренажного трубопровода должен быть более чем на 50 мм
выше нижнего уровня дренажного поддона. В случае если дренажный
трубопровод непосредственно соединен с канализацией, необходимо
использовать U-образный гидравлический затвор.
Не более 4 мм
Хомут
Теплоизолирующий материал
Гидроизолирующий материал
Хомут
Дренажный трубопровод
Гидрозатвор
Конденсатопровод
