13
www.aerotek.ru
пульт будут подвергаться прямому электромагнитному облучению.
B) Устанавливайте внутренний блок на максимально возможном удалении, не менее 3 метров, от источников электромагнит-
ного излучения.
C) Подготовьте стальную коробку и установите в нее пульт дистанционного управления. Установите стальную гильзу, и прове-
дите через нее кабель пульта дистанционного управления. Заземлите коробку и гильзу.
D) Установите сетевой фильтр, если источник питания создает помехи.
• Чтобы избежать коррозии теплообменника, не устанавливайте внутренние блоки там, где в воздухе присутствуют пары кислот
или щелочей.
ПРЕДУПРЕЖДЕНИЕ
Убедитесь в том, что параметр, вычисляемый по формуле, которая приводится ниже, не превышает 0,3 кг/м
3
. В противном случае
утечка хладагента из наружного блока в помещение, где установлен внутренний блок, может создать опасную ситуацию.
Более подробная информация приводится в руководстве по монтажу наружного блока.
2.4.3 монтажные работы
• Подвесные болты
Шаг 1
Сделайте окончательный выбор места расположения и ориентации внутреннего блока, особое внимание обратив на свободное
пространство, необходимо для установки трубопроводов, кабелей и для проведения технического обслуживания.
Шаг 2

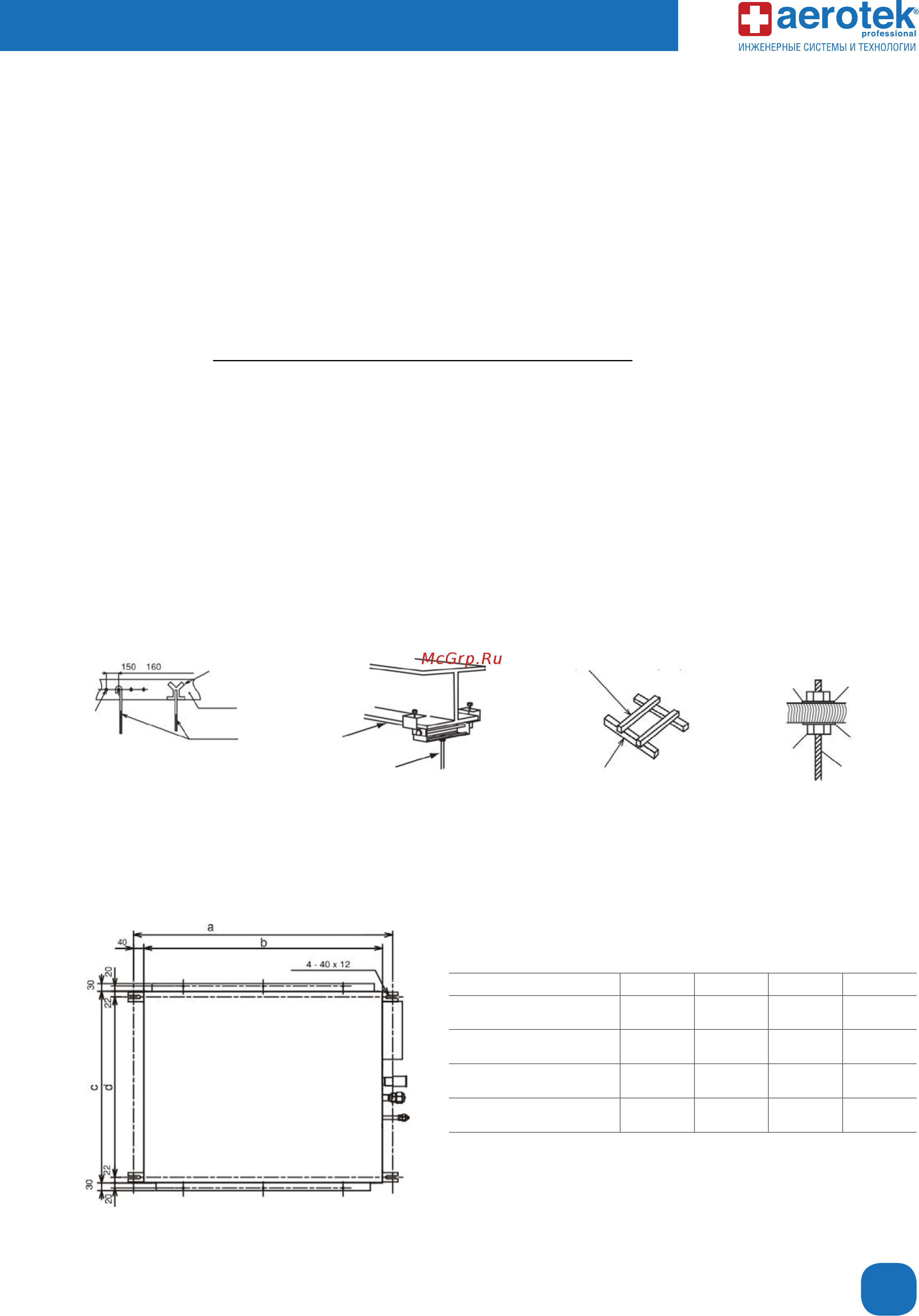

Установите подвесные болты, как показано на иллюстрации.
Железобетонная плита перекрытия Стальная балка Деревянный каркас
• Разметка точек установки вертлюжных болтов и трубных соединений
1) Отметьте места установки вертлюжных болтов, места подключений трубопроводов хладагента и дренажного трубопровода.
2) Монтажные размеры приводятся на иллюстрации ниже.
ARV-22DL4/V3 - ARV-160DL4/V3, ARV-22DH4/V3 - ARV-160DH4/V3
Модель a b c d
ARV-22DL4/V3 - ARV-43DL4/V3
ARV-22DH4/V3 - ARV-43DH4/V3
730 650 720 676
ARV-50DL4/V3 - ARV-71DL4/V3
ARV-50DH4/V3 - ARV-71DH4/V3
980 900 720 676
ARV-84DL4/V3 - ARV-112DL4/V3
ARV-84DH4/V3 - ARV-112DH4/V3
980 900 800 756
ARV-142DL4/V3, ARV-160DL4/V3
ARV-142DH4/V3, ARV-160DH4/V3
1380 1300 800 756
(Общий объем хладагента в одном наружном блоке)
(Объем помещения, в котором установлен внутренний блок)
≤ 0,3 кг/м
3
Пробка
(100 ~ 150 кг)
Бетон
Анкерный болт
(W3/8 или M10)
Арма-
турный
стержень
Стальная балка
Подвесной болт
(W3/8 или M10)
Деревянный брус
(Квадратное сечение 60мм ~ 90мм)
Деревянный брус
Гайка
Гайка
Квадратная
шайба
Квадратная
шайба
Подвесной
болт
~ мм
(для подвесного болта)
(для подвесного болта)
(для подвесного болта)
