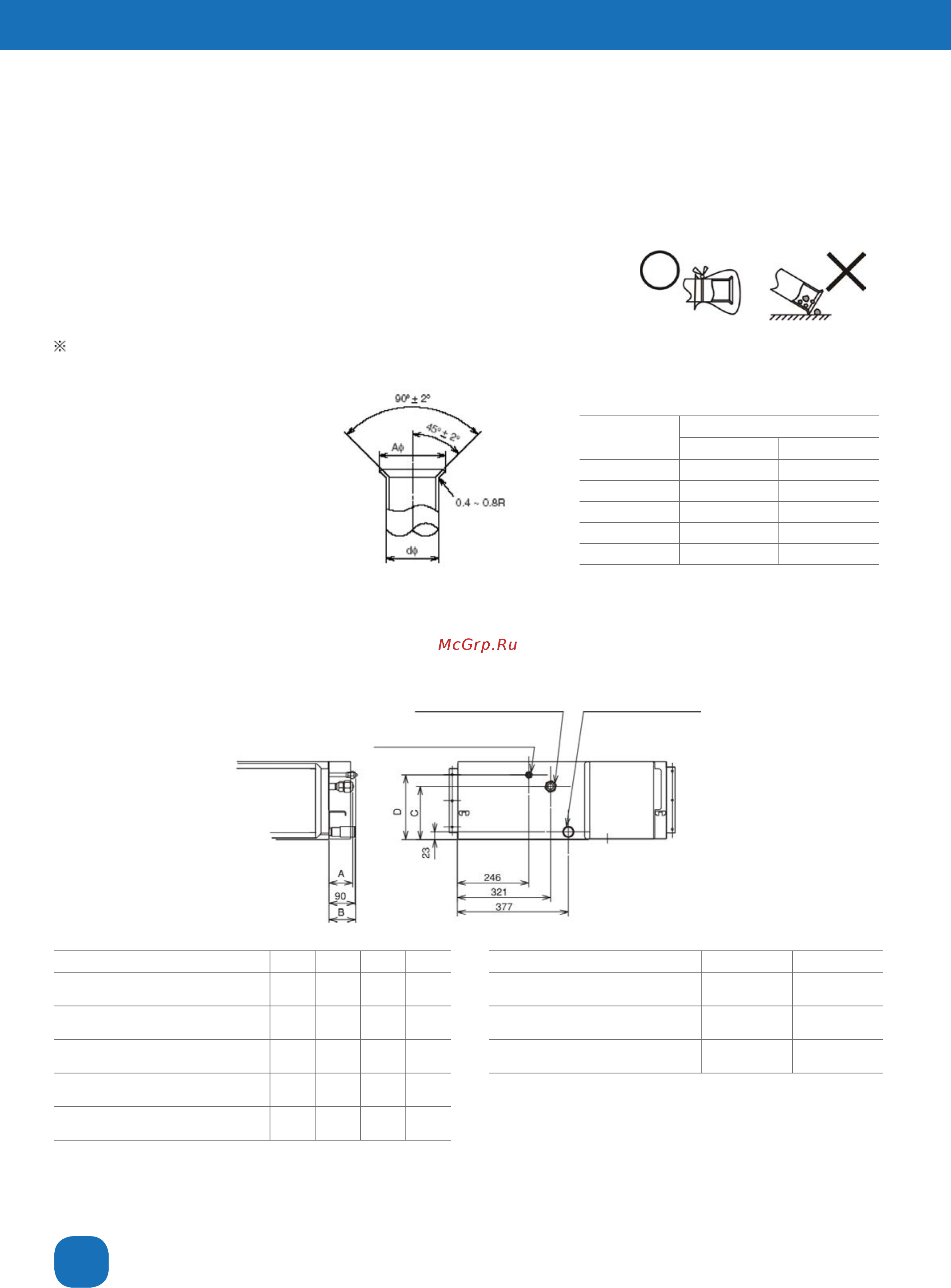

канальные внутренние блоки ARV-DL и ARV-DH
• Материалы трубопровода
1) Медные трубки (поставка заказчика)
2) Используйте только чистые медные трубки. Убедитесь в том, что внутри трубок нет пыли и влаги.
Перед соединением трубок продуйте их азотом или сухим воздухом, чтобы удалить всю пыль или посторонние материалы.
• Подключения трубопроводов
МЕРЫ ПРЕДОСТОРОЖНОСТИ
1) Закрывайте концы трубок, когда прокладываете их сквозь стены.
2) Не укладывайте трубки непосредственно на грунт, не закрыв их торцы колпачка-
ми или виниловой лентой.
3) Избыточное или недостаточное количество хладагента в системе – основная
причина поломок оборудования. Заправьте правильное количество хладагента.
Размеры вальцевания
При вальцевании следует соблюдать следующие размеры:
Диаметр
ø d
A
R410A R407C
6,35 9,1 9,0
9,53 13,2 13,0
12,7 16,6 16,2
15,88 19,7 19,4
19,05 (*) 23,3
(*) Вальцевание выполнить невозможно для материала 1/2Н. В этом случае используйте вспомогательные трубки (с готовыми
раструбами).
ARV-22DL4/V3 - ARV-160DL4/V3, ARV-22DH4/V3 - ARV-160DH4/V3
1) Расположение подключений трубопроводов показано ниже.
Модель A B C D Модель Газопровод Жидкий х/а
ARV-22DL4/V3 - ARV-43DL4/V3
ARV-22DH4/V3 - ARV-43DH4/V3
70 92 182 222
ARV-22DL4/V3 - ARV-43DL4/V3
ARV-22DH4/V3 - ARV-43DH4/V3
ø 12,7 (1/2) ø 6,35 (1/4)
ARV-50DL4/V3, ARV-56DL4/V3
ARV-50DH4/V3, ARV-56DH4/V3
77 92 182 222
ARV-50DL4/V3, ARV-56DL4/V3
ARV-50DH4/V3, ARV-56DH4/V3
ø 15,88 (5/8) ø 6,35 (1/4)
ARV-63DL4/V3, ARV-71DL4/V3
ARV-63DH4/V3, ARV-71DH4/V3
77 95 202 222
ARV-63DL4/V3 - ARV-160DL4/V3
ARV-63DH4/V3 - ARV-160DH4/V3
ø 15,88 (5/8) ø 9,53 (3/8)
ARV-84DL4/V3, ARV-90DL4/V3, ARV-112DL4/V3
ARV-84DH4/V3, ARV-90DH4/V3, ARV-112DH4/V3
78 95 202 244
ARV-142DL4/V3, ARV-160DL4/V3
ARV-142DH4/V3, ARV-160DH4/V3
78 95 202 244
ПРИМЕЧАНИЕ
Расположение подключения дренажного трубопровода должно быть таким, как показано на иллюстрации выше. Нижнее отвер-
стие для подключения следует закрыть резиновой крышкой.
Правильно Неправильно
+0
-0.4
Подключение дренажного трубопровода
Подключение трубопровода жидкого хладагента
Подключение трубопровода газообразного хладагента
