2.10.2 Выбор положения двухпозиционных переключателей
1) Отключите все внутренние и наружные блоки от электропитания перед изменением положения тумблеров, в противном слу-
чае эти изменения не приведут ни каким результатам.

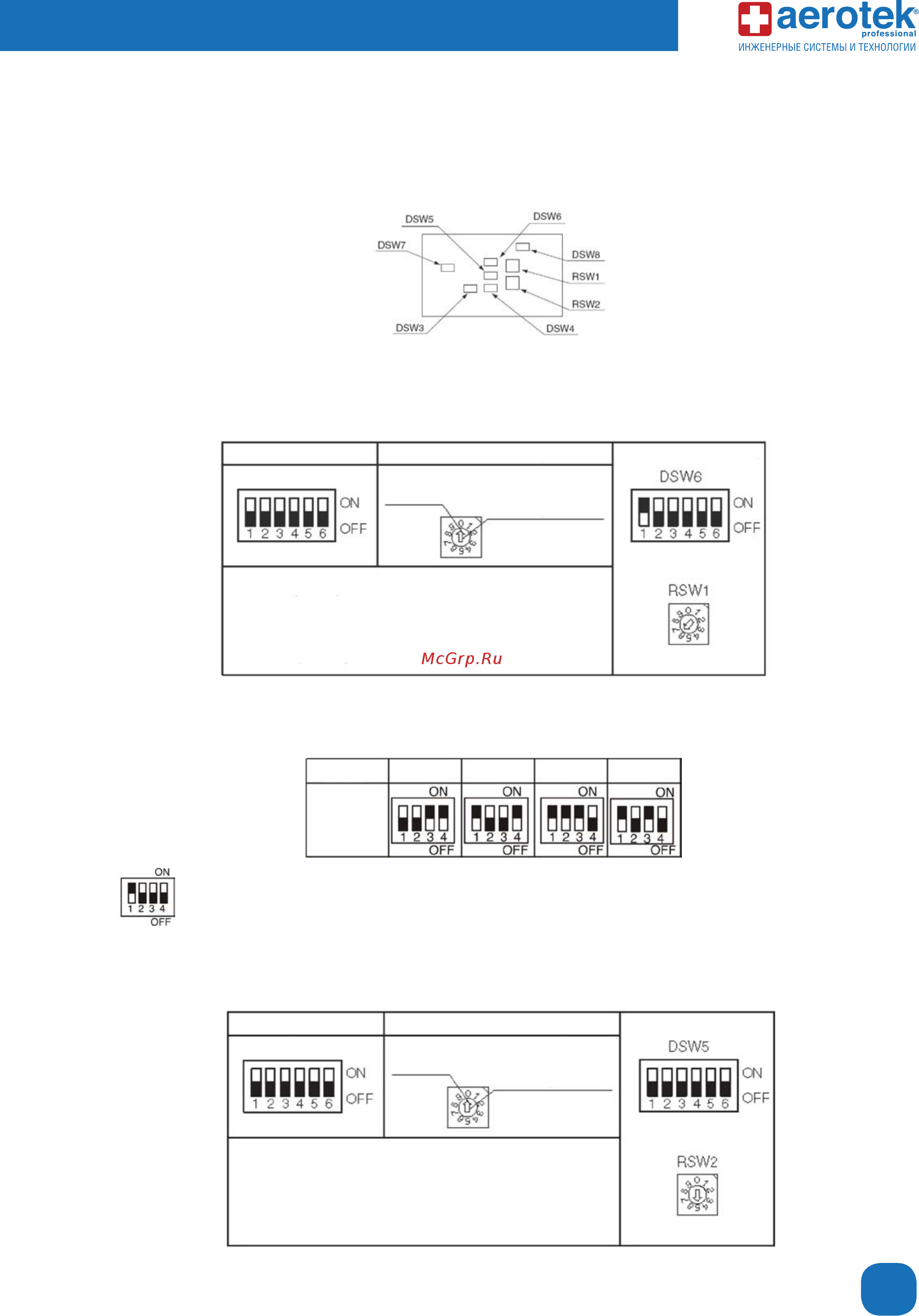

2) Расположение переключателей (тумблеров).
3) Печатная плата внутреннего блока оборудована 2 пакетными переключателями и 6 блоками тумблеров. Перед пробным запуском
установите эти тумблеры так, как описывается ниже. Пока на объекте не выполнены установки тумблеров, систему нельзя запускать.
а) Требуется установить номер блока (RSW1&DSW6). Последовательно установите номера для каждого блока, руководству-
ясь приведенной ниже таблицей.
b) Установка кода мощности блока (DSW3). Установка необязательна, так как выполняется на заводе. Этот тумблер исполь-
зуется для введения кода, соответствующего мощности внутреннего блока.
с) Установка кода модели блока (DSW4).
Установка необязательна.
d) Установка номера контура хладагента (RSW2&DSW5).
Установка обязательна. На заводе перед отправкой все тумблеры устанавливаются в положение OFF (выключен).
Модель ARV-28FC4/V3 ARV-43FC4/V3 ARV-56FC4/V3 ARV-71FC4/V3
DSW6 (десятки) RSW1 (единицы)
Поворачивать с
помощью плоской
отвертки
Установка
позиции
Перед транспортировкой DSW6 и RSW1 устанавливаются в положе-
ние «0». Максимально 64 блокам можно присвоить номера, если все
блоки совместимы с H-LINK II. Если в систему входят и совместимые,
и не совместимые с H-LINK II, то максимальное число индивидуаль-
ных номеров 16.
Пример: установка №16
1-й переключатель в
положение ON
В положение «6»
DSW5 (десятки)
RSW2 (единицы)
Поворачивать с
помощью плоской
отвертки
Установка
позиции
Перед транспортировкой DSW5 и RSW2 устанавливаются в положе-
ние «0». Максимально 64 блокам можно присвоить номера, если все
блоки совместимы с H-LINK II. Если в систему входят и совместимые,
и не совместимые с H-LINK II, то максимальное число индивидуаль-
ных номеров 16.
Пример: установка №5
В положение «5»
Все переключатели OFF
