9
www.aerotek.ru
2.3 Транспортировка и перемещение
• Транспортировка
Перед распаковкой расположите изделие как можно ближе к месту монтажа
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Не размещайте на изделии никакие материалы.
• Перемещение внутреннего блока
ПРЕДУПРЕЖДЕНИЕ
Не помещайте никакие посторонние предметы в наружный блок и обязательно убедитесь в отсутствии их перед монтажом и
проверочным запуском. Эти предметы могут стать причиной пожара, поломки и т.д.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Следите за тем, чтобы при перемещении блоков не повредить теплоизоляцию на их поверхности.
2.4 Установка внутреннего блока
ОПАСНО
Не устанавливайте внутренние блоки в пожароопасной среде, чтобы не допустить возгорания или взрыва.
ПРЕДУПРЕЖДЕНИЕ
Убедитесь в прочности конструкций потолка. Если они будут недостаточно прочными, внутренний блок может упасть на вас.
Не устанавливайте внутренний блок вне помещения. Если его установить снаружи, то будет существовать риск поражения элек-
тротоком или возможность утечки электричества.

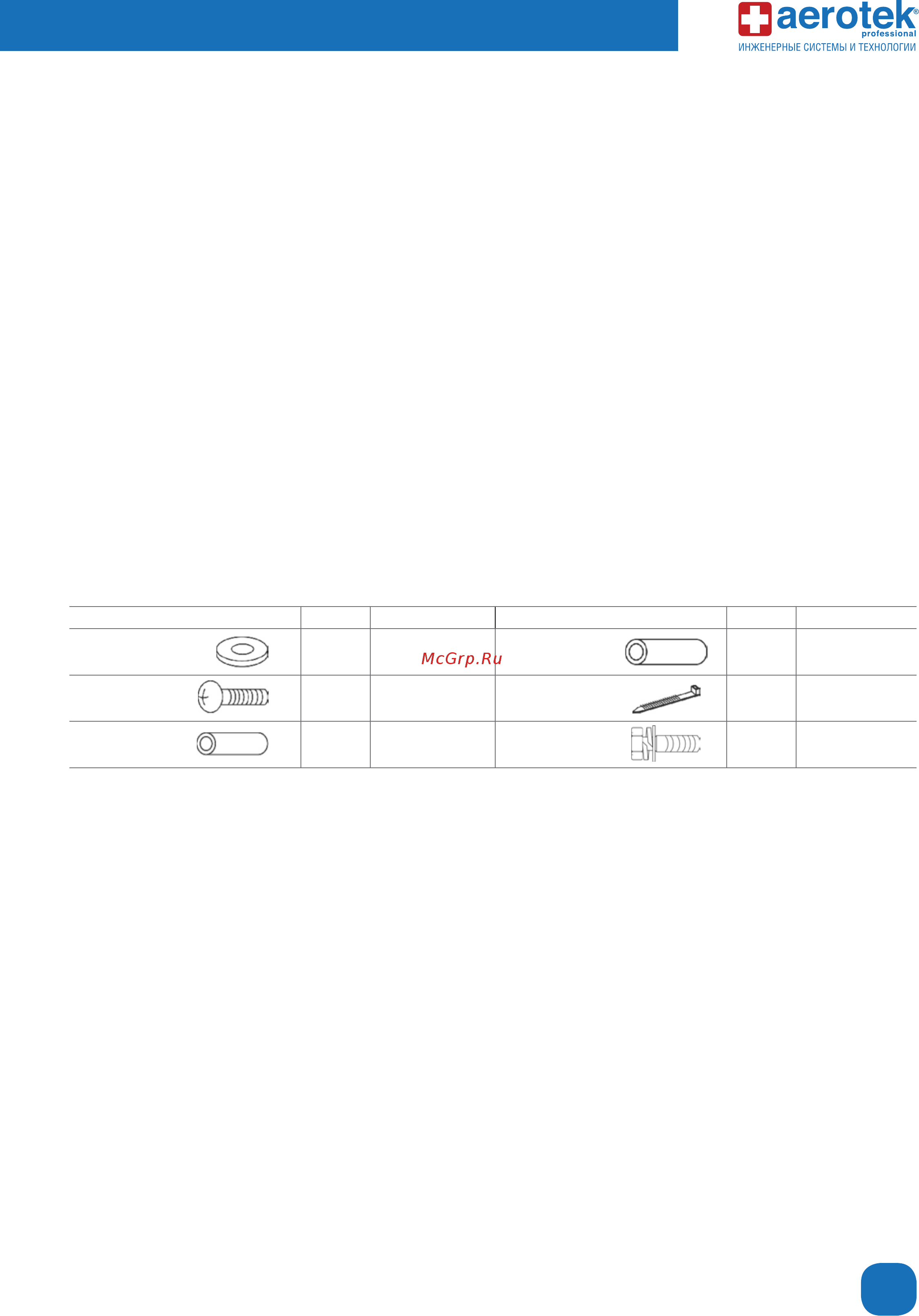

2.4.1 Комплектующие детали заводской поставки
Убедитесь в наличии следующих комплектующих деталей в упаковке внутреннего блока.
Наименование Количество Назначение Наименование Количество Назначение
Шайба 2 Для монтажа блока Теплоизоляция 1
Для стыков трубопро-
водов газообразного
хладагента
Винт 8 Для фланцевых креплений Ленточный хомут 10
Для закрепления тепло-
изоляции трубопроводов
хладагента
Теплоизоляция 1
Для стыков трубопроводов
жидкого хладагента
Регулируемый болт 4 Для регулировки высоты
2.4.2 Подготовка к монтажу
• Внутренний блок следует устанавливать так, чтобы обеспечить достаточное свободное пространство вокруг него для эксплуа-
тации и технического обслуживания.
• Изучите направление воздушного потока из внутреннего блока и установите блок так, чтобы обеспечить равномерную темпе-
ратуру воздуха в помещении.
• Не устанавливайте горючие детали в пространстве, предусмотренном для технического обслуживания блока.
• Не допускайте, чтобы какие-либо препятствия мешали поступлению или выпуску воздуха из блока.
• Не устанавливайте внутренние блоки в мастерских или на кухнях, где пары или мелкие капли масла могут проникнуть в блок.
Если масло попадет на поверхность теплообменника, производительность внутреннего блока снизится, в худшем же случае ма-
сло может повредить пластиковые детали блока.
• Обратите особое внимание на следующие моменты при установке внутренних блоков в больницах или на других объектах, где
имеются источники электромагнитного излучения.
A) Не устанавливайте внутренний блок там, где распределительный ящик, кабель пульта дистанционного управления или сам
пульт будут подвергаться прямому электромагнитному облучению.
B) Устанавливайте внутренний блок на максимально возможном удалении, не менее 3 метров, от источников электромагнит-
ного излучения.
C) Подготовьте стальную коробку и установите в нее пульт дистанционного управления. Установите стальную гильзу, и прове-
дите через нее кабель пульта дистанционного управления. Заземлите коробку и гильзу.
D) Установите сетевой фильтр, если источник питания создает помехи.
• Чтобы избежать коррозии теплообменника, не устанавливайте внутренние блоки там, где в воздухе присутствуют пары кислот
или щелочей.
