12

канальные FRESH внутренние блоки ARV-DF

• Изучите направление воздушного потока из внутреннего блока и установите блок так, чтобы обеспечить равномерную темпе-

ратуру воздуха в помещении.

• Не устанавливайте блок в местах с повышенным содержанием в воздухе паров масел, горючих газов, солей или вредных газов,

содержащих серу, кислоты или щелочи.

Подвесные болты

1) Определите местоположение для установки внутреннего блока, обра-

щая особое внимание на пространство для подключения трубопроводов,

3) Рекомендуется устанавливать внутренние блоки на высоте 2,5 метра

над уровнем пола.

4)

В воздуховоде должен быть установлен фильтр (поставка заказчика).

Убедитесь, что наружный воздух беспрепятственно проходит через него.

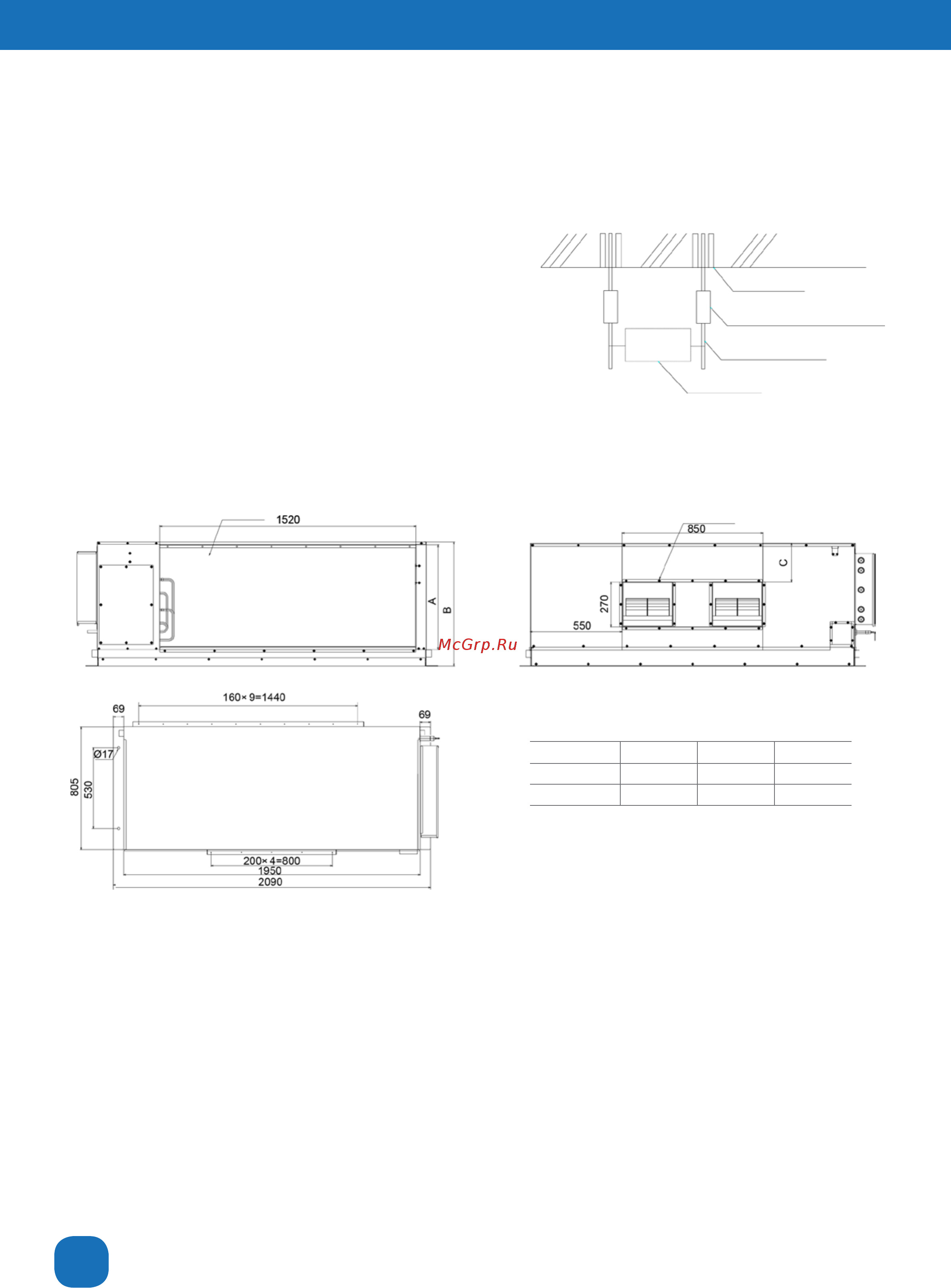

Разметка точек установки вертлюжных болтов и трубных соединений

1) Отметьте места установки вертлюжных болтов, места подключений трубопроводов хладагента и дренажного трубопровода.

2) Монтажные размеры приводятся на иллюстрации ниже.

Модель A B C

ARV-450DF4/3 520 635 130

4) Убедитесь, что блок расположен горизонтально. Если блок расположен под наклоном, это может привести к утечке.

5) Отрегулируйте уклон внутреннего блока.

6) Затяните гайки.

7) После того, как уклон блока будет отрегулирован, закрепите подвесные скобы на вертлюжных болтах с помощью гаек.

На болты необходимо нанести специальную пластиковую краску, чтобы исключить возможность их ослабления.

ПРИМЕЧАНИЕ

Накрывайте внутренний блок, а также другие компоненты системы виниловой пленкой при выполнении монтажных работ.

- Монтаж внутреннего блока

* Установите подвесные скобы на гайку с шайбой каждого подвесного болта, начиная с дальнего от сервисного люка края.

* Убедившись в том, что гайки с шайбами надежно зафиксированы контргайками подвесных скоб, установите подвесные скобы
