Изучите направление воздушного потока из внутреннего блока и установите блок так чтобы обеспечить равномерную темпе ратуру воздуха в помещении не устанавливайте горючие детали в пространстве предусмотренном для технического обслуживания блока не допускайте чтобы какие либо препятствия мешали поступлению или выпуску воздуха из блока не устанавливайте внутренние блоки в мастерских или на кухнях где пары или мелкие капли масла могут проникнуть в блок если масло попадет на поверхность теплообменника производительность внутреннего блока снизится в худшем же случае ма сло может повредить пластиковые детали блока обратите особое внимание на следующие моменты при установке внутренних блоков в больницах или на других объектах где имеются источники электромагнитного излучения 7

Меры предосторожности следите за тем чтобы при перемещении блоков не повредить теплоизоляцию на их поверхности 7

Монтаж 7

Монтаж внутренних блоков arv 140df4 v3 arv 335df4 3 7

Монтаж внутренних блоков arv 90df4 v3 arv 335df4 3 7

Опасно не устанавливайте внутренние блоки в пожароопасной среде чтобы не допустить возгорания или взрыва 7

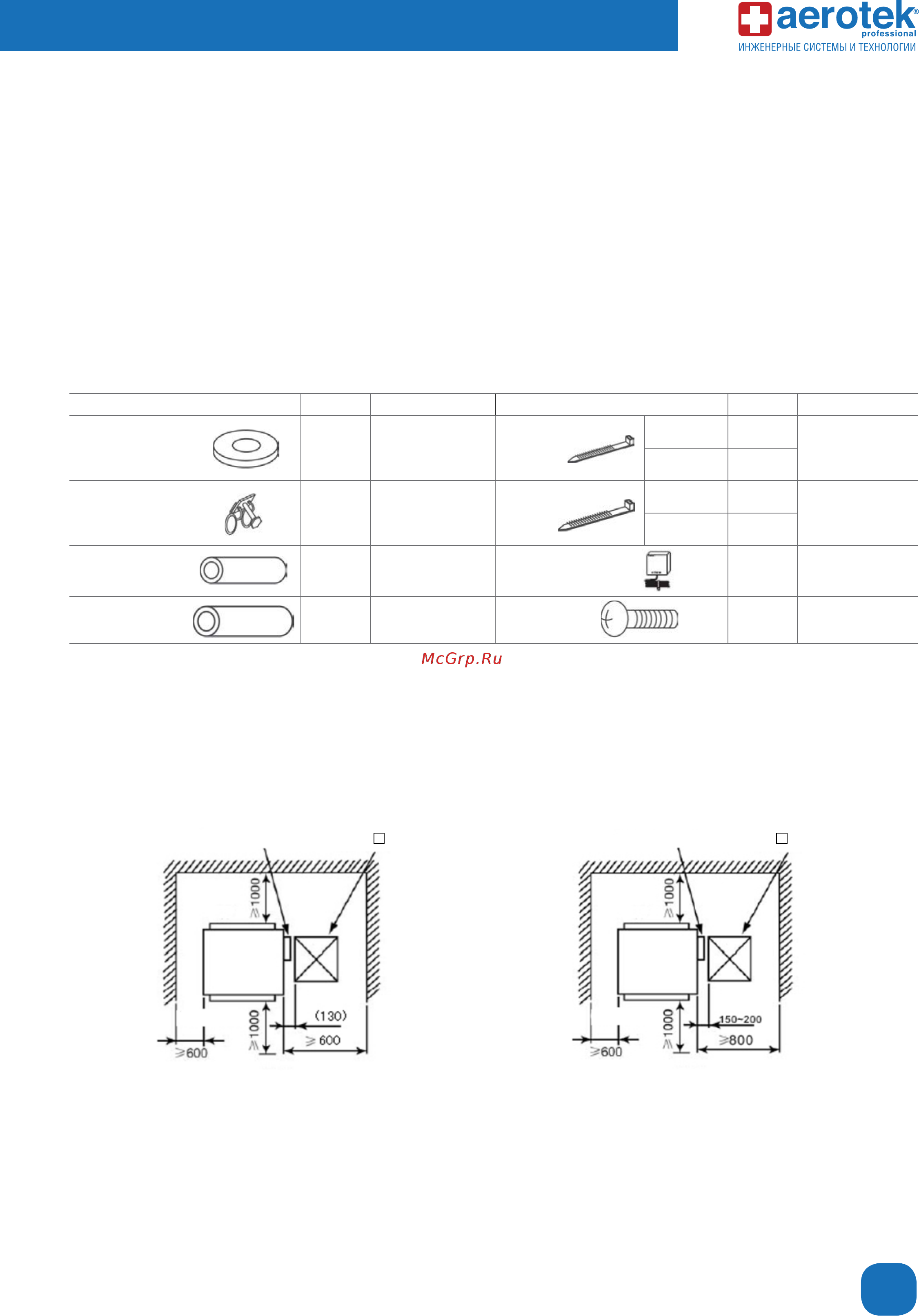

Подготовка к монтажу внутренний блок следует устанавливать так чтобы обеспечить достаточное свободное пространство вокруг него для эксплуа тации и технического обслуживания 7

Предупреждение убедитесь в прочности конструкций потолка если они будут недостаточно прочными внутренний блок может упасть на вас не устанавливайте внутренний блок вне помещения если его установить снаружи то будет существовать риск поражения элек тротоком или возможность утечки электричества 7

Примечание при отсутствии какой либо из этих деталей в упаковке блока обратитесь к вашему поставщику 7

Рекомендуется устанавливать внутренние блоки на высоте 2 5 метра над уровнем пола 7

A не устанавливайте внутренний блок там где распределительный ящик кабель пульта дистанционного управления или сам пульт будут подвергаться прямому электромагнитному облучению b устанавливайте внутренний блок на максимально возможном удалении не менее 3 метров от источников электромагнит ного излучения c подготовьте стальную коробку и установите в нее пульт дистанционного управления установите стальную гильзу и прове дите через нее кабель пульта дистанционного управления заземлите коробку и гильзу d установите сетевой фильтр если источник питания создает помехи чтобы избежать коррозии теплообменника не устанавливайте внутренние блоки там где в воздухе присутствуют пары кислот или щелочей 8

Arv 90df4 v3 arv 140df4 v3 8

Железобетонная плита перекрытия стальная балка деревянный каркас 8

Канальные fresh внутренние блоки arv df 8

Подвесные болты шаг 1 сделайте окончательный выбор места расположения и ориентации внутреннего блока обратите особое внимание на пространство необходимое для установки трубопроводов кабелей и для проведения технического обслуживания 8

Разметка точек установки вертлюжных болтов и трубных соединений 1 отметьте места установки вертлюжных болтов места подключений трубопроводов хладагента и дренажного трубопровода 2 монтажные размеры приводятся на иллюстрации ниже 8

Шаг 2 установите подвесные болты как показано на иллюстрации 8

Arv 224df4 v3 arv 280df4 v3 arv 335df4 3 9

Www aerotek ru 9

Вертлюжные болты 4 х м10 или w3 8 гайки 8 х м10 или w3 8 9

Монтаж внутреннего блока подвесьте внутренний блок как показано на иллюстрации ниже детали устанавливаемые по месту поставка заказчика 9

Установка гаек или вертлюжных болтов установите гайки на каждый из четырех подвесных болтов 9

Канальные fresh внутренние блоки arv df 10

Монтаж внутреннего блока установите подвесные скобы на гайку с шайбой каждого подвесного болта как показано ниже на иллюстрации начиная с дальнего от сервисного люка края убедившись в том что гайки с шайбами надежно зафиксированы контргайками подвесных скоб установите подвесные скобы на гайки с шайбами со стороны сервисного люка держите вертлюжные болты на расстоянии от внутреннего блока в процессе подвешивания 10

Подсоединение подающего канала 1 подающий канал должен соединяться с внутренним блоком с помощью брезентовых воздуховодов чтобы избежать излишне го шума от вибрации блок оборудован фланцем для соединения воздуховодов с предварительно просверленными отверстиями 10

Примечание накрывайте внутренний блок а также другие компоненты системы виниловой пленкой при выполнении монтажных работ 10

Регулировка наклона внутреннего блока 1 убедитесь в том что основание плоское приняв во внимание его максимальный уклон 2 блок должен быть установлен так чтобы его задняя сторона была незначительно 0 5 мм ниже чем передняя чтобы не допустить неправильного положения дренажной системы 3 после того как уклон блока будет отрегулирован закрепите подвесные скобы на вертлюжных болтах с помощью гаек на болты необходимо нанести специальную пластиковую краску чтобы исключить возможность их ослабления 10

Установите амортизационные прокладки на вертлюжные болты чтобы избежать излишнего шума от вибрации 3 воздуховод должен быть изготовлен из негорючего материала 4 установите теплоизоляцию на воздуховод чтобы не допустить образования конденсата 10

Www aerotek ru 11

Монтаж внутренних блоков arv 450df4 3 и arv 560df4 3 11

Канальные fresh внутренние блоки arv df 12

Www aerotek ru 13

А 0 14 мм в 0 36 мм 13

Меры предосторожности фильтр не входит в комплект поставки установите его на входе воздуха убедитесь что трубопровод имеет уклон вниз в направлении от блока убедитесь что наружный воздух входит беспрепятственно иначе внутренний блок не будет работать 13

На гайки с шайбами со стороны сервисного люка держите вертлюжные болты на расстоянии от внутреннего блока в процессе подвешивания 13

Не оставляйте следы от сварочных работ на внутреннем блоке 13

Подсоединение подающего канала 1 воздухозаборник соедините канал с фланцем всасывающего порта соединительные элементы воздуховодов должны быть также надёжно изолированы 2 выпуск воздуха соедините канал с фланцем нагнетательного порта соединительные элементы воздуховодов должны быть также надёжно изолированы соедините фланец нагнетательного порта с внутренним блоком с помощью винтов 13

Способ установки 13

Тщательно теплоизолируйте трубы и места их подключения к блоку в противном случае на трубах может образовываться конденсат 13

Arv 224df4 v3 arv 280df4 v3 arv 335df4 3 14

Arv 450df4 3 arv 560df4 3 14

Arv 90df4 v3 arv 140df4 v3 14

Канальные fresh внутренние блоки arv df 14

Материалы трубопровода 1 медные трубки поставка заказчика 2 используйте только чистые медные трубки убедитесь в том что внутри трубок нет пыли и влаги перед соединением трубок продуйте их азотом или сухим воздухом чтобы удалить всю пыль или посторонние материалы 14

Меры предосторожности 1 закрывайте концы трубок когда прокладываете их сквозь стены 2 не укладывайте трубки непосредственно на грунт не закрыв их торцы колпачка ми или виниловой лентой 3 избыточное или недостаточное количество хладагента в системе основная при чина поломок оборудования заправьте правильное количество хладагента 14

Монтаж трубопроводов хладагента 14

Опасно в контуре охлаждение используйте только хладагент r410a при проведении опрессовки или при проверке на герметичность не закачивайте в контур кислород ацетилен или другие горючие или ядовитые газы такие газы являются чрезвычайно опасными и могут стать причиной взрыва для проведения упомянутых испытаний рекомендуется использовать сжатый воздух азот или хладагент 14

Подключения трубопроводов 14

Расположение подключений трубопроводов 14

Arv 90df4 v3 arv 335df4 3 arv 450df4 3 arv 560df4 3 15

Www aerotek ru 15

Меры предосторожности обрежьте торец трубки перед пайкой чтобы удалить заглушку и стравите весь газ из трубопровода если газ не стравить то он будет сдувать паяльный материал 15

Откачка и заправка хладагента должны выполняться в соответствии с указаниями руководства по монтажу и техническому обслуживанию для наружного блока заправка дополнительного количества хладагента описывается в разделе общая часть 15

Перед пайкой трубопроводов хладагента обязательно накрывайте показанные ниже участки влажной тканью чтобы термо резисторы трубопроводов жидкого и газообразного хладагента не вышли из строя в результате перегрева 15

Проверив места пайки на отсутствие утечек установите на трубки теплоизоляцию в промежутки между изолированными 3 проверив места пайки на отсутствие утечек установите на трубки теплоизоляцию в промежутки между изолированными участками установите теплоизоляционные гильзы входят в комплект заводской поставки 15

Следите за тем чтобы пламя не воздействовало на основную часть 15

Канальные fresh внутренние блоки arv df 16

Монтаж дренажного трубопровода 16

Монтаж дренажного трубопровода 6 монтаж дренажного трубопровода внутренних блоков arv 90df4 v3 arv 335df4 3 16

Монтаж дренажного трубопровода внутренних блоков arv 140df4 v3 arv 335df4 3 16

Не соединяйте клеем дренажный шланг с дренажным патрубком внутреннего блока это сделает невозможным техническое обслуживание а в дренажном патрубке внутреннего блока могут образоваться трещины при взаимодействии с клеем 16

Примечание 1 не создавайте уклонов вверх и не оставляйте поднимающихся участков трубопровода так как сбрасываемая вода может воз вратиться в блок и протечь в помещение когда блок выключится 2 не подключайте дренажный трубопровод к санитарным или канализационным трубопроводам а также к другому дренажному трубопроводу 3 если несколько внутренних блоков подсоединяются к одному дренажному коллектору то точки подключения к каждому блоку должны находиться выше коллектора диаметр коллектора должен соответствовать количеству подключенных к нему блоков и их размерам 4 после монтажа дренажного трубопровода и электрических кабелей проверьте равномерно ли выходит вода из дренажной системы выполнив следующие действия a включите электропитание b залейте 2 или 2 5 литров воды в дренажный поддон c убедитесь в том что вода равномерно выходит из дренажной системы без утечек если из выпускной трубки дренажной системы вода не потечет залейте в поддон еще 2 литра воды 16

Примечание если относительная влажность воздуха на входе в блок или наружного воздуха превышает 80 установите дополнительный дренажный поддон поставка заказчика под внутренний блок 16

Расположение подключения дренажного трубопровода показано на иллюстрациях ниже 2 подготовьте пвх трубку с наружным диаметром 32 мм 3 подсоедините трубку к дренажному штуцеру с помощью клеящего вещества и зафиксируйте хомутом входящим в комплект поставки дренажный трубопровод должен укладываться с уклоном в направлении выхода от 1 25 до 1 100 4 установите теплоизоляцию на дренажный трубопровод после его подключения к дренажному штуцеру 16

Www aerotek ru 17

Монтаж дренажного трубопровода внутренних блоков arv 450df4 3 and arv 560df4 3 17

Монтаж дренажного трубопровода внутренних блоков arv 450df4 3 и arv 560df4 3 17

Электромонтажные работы 17

Электромонтажные работы 7 электромонтажные работы arv 90df4 v3 arv 335df4 3 17

Электромонтажные работы arv 140df4 v3 arv 335df4 3 17

Arv 90df4 v3 arv 140df4 v3 arv 224df4 v3 arv 335df4 3 18

Канальные fresh внутренние блоки arv df 18

Общая проверка 1 убедитесь в том что устанавливаемые по месту электротехнические компоненты главные рубильники автоматы защиты ка бели коннекторы и зажимы выбраны правильно в соответствии с параметрами из technical catalog убедитесь в том что эти компоненты соответствуют требованиям национальных правил устройства электроустановок сша nec national electrical code 2 убедитесь в том что напряжение источника питания составляет 10 от расчетного напряжения 3 убедитесь что сечения электрических кабелей подобраны правильно если мощность источника электропитания слишком мала система не сможет запуститься 4 убедитесь в том что кабель заземления подсоединен 5 главный выключатель электропитания установите многопозиционный выключатель с расстоянием между фазами не менее 3 5 мм 18

Стить попадания в оборудование конденсата или насекомых надежно закрепите кабели ленточными хомутами в корпусе внутреннего блока закрепите кабель пульта дистанционного управления в распределительном ящике с помощью ленточного хомута 18

Схема электрических подключений arv 90df4 v3 arv 140df4 v3 18

Удалите фиксирующие винты с крышки распределительного ящика 18

Электрические подключения 18

Www aerotek ru 19

Электромонтажные работы arv 450df4 3 и arv 560df4 3 19

Канальные fresh внутренние блоки arv df 20

Проверочный запуск 20

Www aerotek ru 21

Выбор положения двухпозиционных переключателей 21

Минимальные сечения кабелей внешних электрических подключений 21

Минимальные сечения кабелей внешних электрических подключений предупреждение оборудуйте источник питания устройством защитного отключения узо отсутствие узо может привести к поражению током или к пожару при проведении кабелей сквозь препятствия используйте гильзы полностью изолируйте торцы гильз герметиком 21

Общая часть 21

Параметры защитных устройств и устройств управления 21

Подбор сечения кабеля согласно en60335 1 21

Примечания 1 при подборе сечений кабелей внешних подключений руководствуйтесь местными нормативами и предписаниями 2 сечения кабелей отмеченные 1 в таблице выше назначены для максимальной силы тока в блоке согласно европейскому стандарту en60335 1 используйте кабели которые сечением не меньше чем стандартные гибкие кабели в полихлоропреновой оболочке кодовое обозначение h05rn f 3 для сигнального контура используйте экранированный кабель заземлите его 4 при последовательном соединении силовых кабелей суммируйте максимальный ток каждого блока и назначайте сечение кабелей как описано ниже 21

Расположение переключателей тумблеров 21

B установка кода мощности блока dsw3 установка необязательна так как выполняется на заводе 22

C установка кода модели блока dsw4 установка необязательна 22

D установка номера контура хладагента rsw2 и dsw5 установка обязательна перед транспортировкой все тумблеры устанавливаются в положение off выключен 22

E возврат предохранителя в исходное состояние dsw7 22

Заводская настройка 22

Канальные fresh внутренние блоки arv df 22

Печатная плата внутреннего блока оборудована пакетными переключателями и восемью тумблерами перед пробным запуском установите эти тумблеры так как описывается ниже пока на объекте не выполнены установки тумблеров систему нельзя за пускать а требуется установить номер блока rsw1 dsw6 последовательно установите номера для каждого блока руководствуясь приведенной ниже таблицей индивидуальный номер всех внутренних блоков должен начинаться с 0 22

При срабатывании предохранителя переведите тумблер 1 в положение on включен 22

Тумблер 1 возврат предохранителя в исходное состояние 22

F установка опциональной функции dsw8 23

Www aerotek ru 23

Технические характеристики 23

Установка необязательна перед транспортировкой все тумблеры устанавливаются в положение off выключен 23
