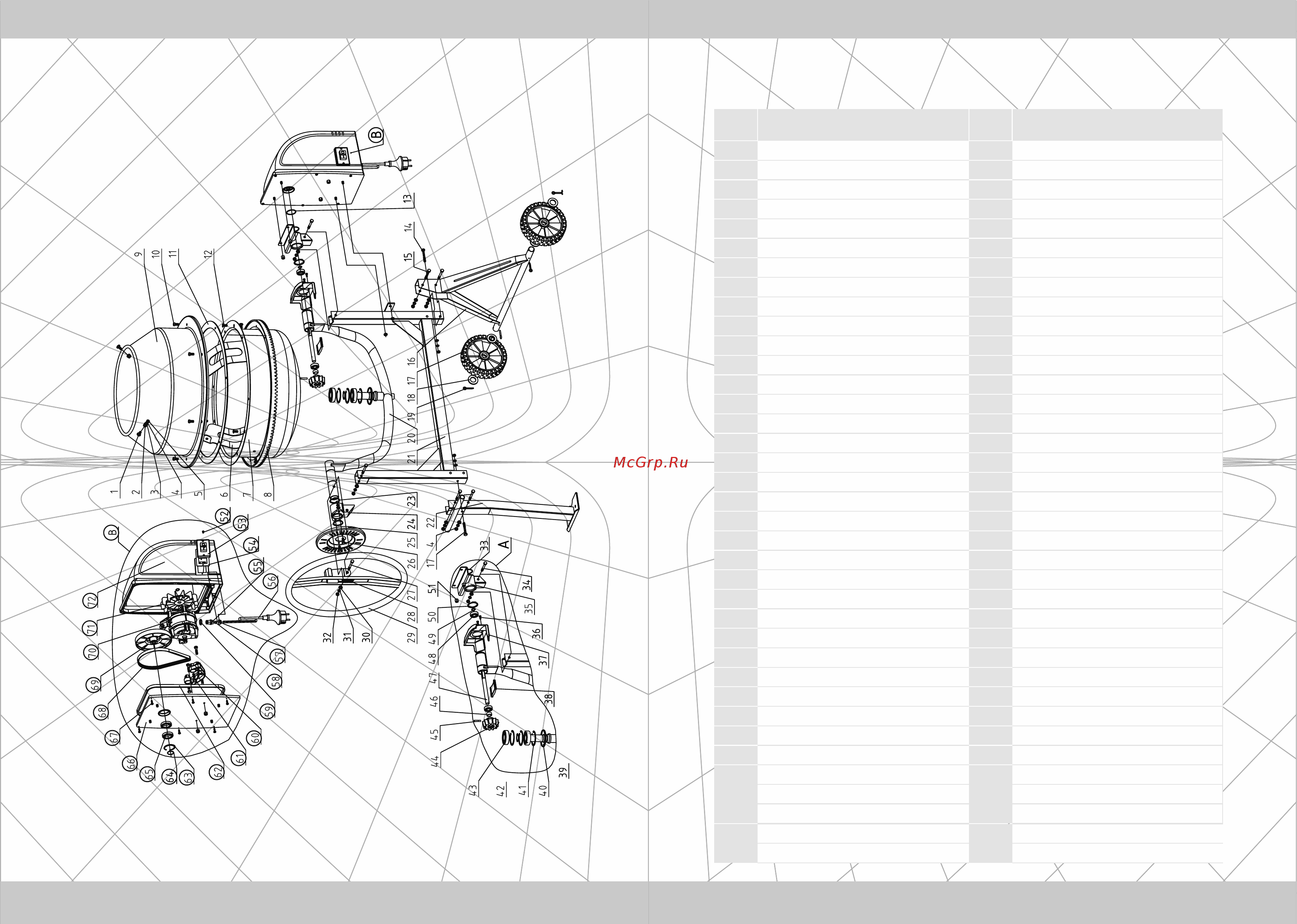

Кентавр БМ-200Е [12/16] Розбірна схема розбірна схема розбірна схема
![Кентавр БМ-200Е [12/16] Розбірна схема розбірна схема розбірна схема](/views2/1262702/page12/bgc.png)
23
СПЕЦИФІКАЦІЯ
СПЕЦИФІКАЦІЯСПЕЦИФІКАЦІЯСПЕЦИФІКАЦІЯ
Наименование Наименование
1 Болт M8X16 36 Болт M6X12
2
Шайба
37
Кожух захисний зовнішній
3
Плоска шайба
38
Кожух захисний внутрішній
4
Пружинна шайба
39
Кільце ущільнувальне 42X2.65
5 Гайка M8 40 Пильник
6
Пластина для перемішування
41
Кільце стопорне
7
Частина бака нижня
42 Кільце стопорне
8
Вінець
43
Підшипник 6206
9
Частина бака верхня
44 Шестерня ведуща
10
Болт M8X16
45 Штифт 5X40
11
Прокладка барабана
46 Втулка
12
Болт M8X16
47
Вал привідний
13
Кільце ущільнувальне 42X2.65
48
Підшипник 6202
14
Болт M8X55
49
Кільце стопорне
15
Болт M8X70
50
Кільце стопорне
16 Рама шасі 51
Гайка стопорна М8
17
Колесо
52
Саморіз 3.5X16
18
Плоска шайба
53
Кнопка
19 Шплінт 5X40 54 Прокладка
20
Кронштейн центральний
55
Фіксатор шнура живлення
21
Кронштейн поперечний
56
Шнур живлення
22
Кронштейн опорний
57
Кожух
23 Кільце стопорне 58
Ущільнювач
24
Підшипниковий вузол лівий
59
Гайка
25
Фіксатор кута нахилу
60
Кронштейн кріплення двигуна
26
Болт M8X25
61
Болт M8X30
27
Болт M10X60
62
Прокладка
28
Пружина
63
Кільце стопорне
29
Кермо
64
Кільце стопорне
30
Плоска шайба
65
Підшипник 6906
31
Пружинна шайба
66 Торцева кришка
32
Гайка M10
67
Саморіз 4.8X16
33
Кронштейн вала
68
Ремінь
34 Болт M8X65
69
Шків
35 Підшипниковий вузол правий
71
Крильчатка двигуна
70
Двигун
72
Кришка двигуна
22
РОЗБІРНА СХЕМА
