ПІДГОТОВКА ДО РОБОТИ

Перевірте надійність затяжки різьбових з'єднань в нижній і верхній

частинах барабана.

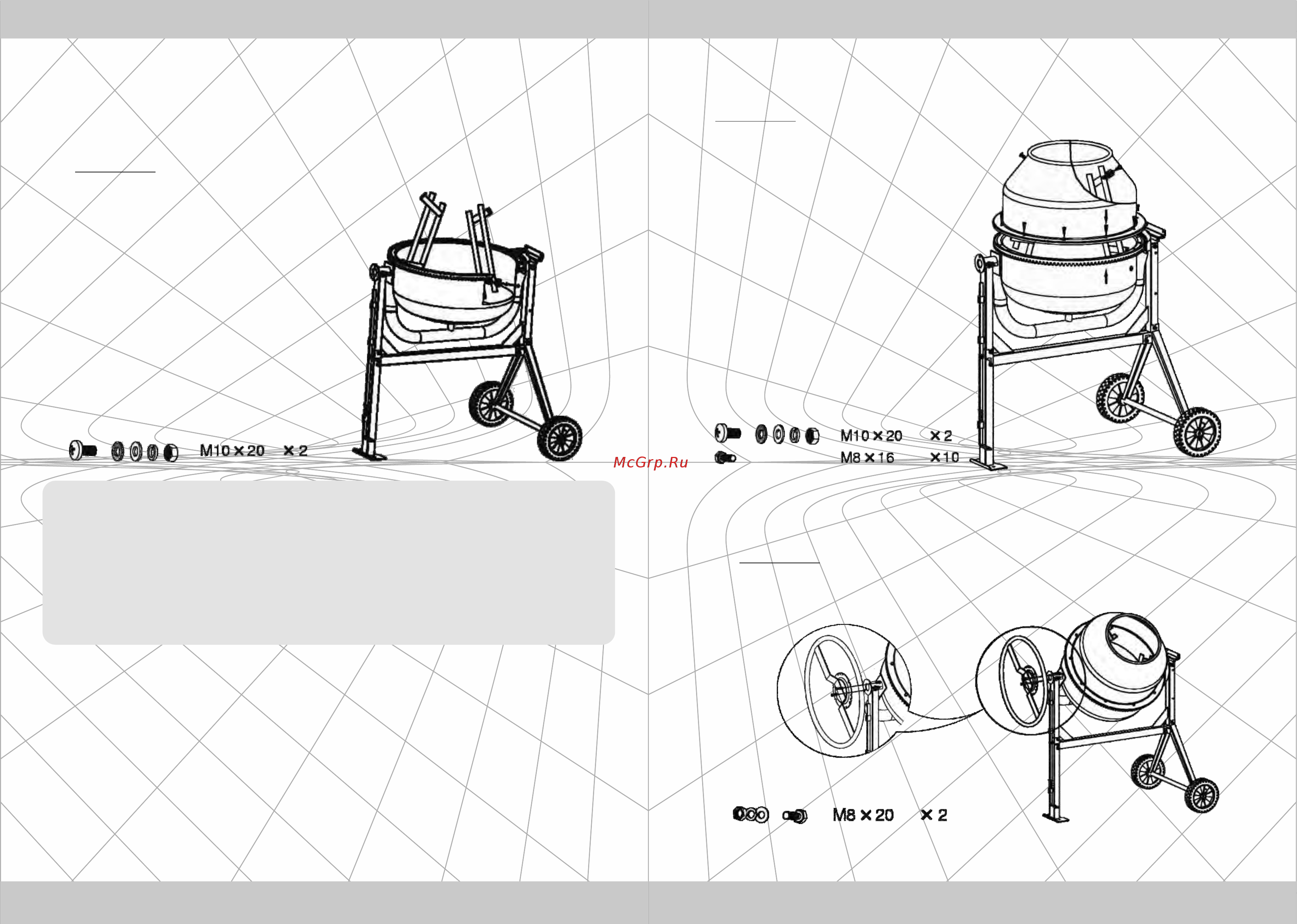

Малюнок 7

9. Зі сторони більшого діаметра вала і стійки опорної рами встановіть

колесо регулювання кута нахилу барабана і зафіксуйте за допомогою

болта, шайб і гайок (див. мал. 8).

. Малюнок 8

ПІДГОТОВКА ДО РОБОТИ

Примітка: Примітка:

Для правильного встановлення пластин для змішування можна Для правильного встановлення пластин для змішування можна

скористатися допоміжними стрілками, що нанесені на верхню та скористатися допоміжними стрілками, що нанесені на верхню та

нижню частини барабана (див. Мал. 7). Тимчасово встановіть нижню частини барабана (див. Мал. 7). Тимчасово встановіть

верхню частину барабана на нижню частину і поверніть таким верхню частину барабана на нижню частину і поверніть таким

чином, щоб стрілки співпали, при цьому перевірте збіг отворів на чином, щоб стрілки співпали, при цьому перевірте збіг отворів на

пластинах для змішування у верхній частині барабана. пластинах для змішування у верхній частині барабана.

7. Закріпіть пластини для змішування всередині барабана, для цього в

нижній частині барабана передбачено два отвори. Із зовнішнього

боку барабана встановіть болт, а із внутрішньої сторони встановіть

ущільнювальну прокладку, пластину для змішування і зафіксуйте

шайбами та гайкою, як зображено на мал.6.

Малюнок 6

Примітка:

Для правильного встановлення пластин для змішування можна

скористатися допоміжними стрілками, що нанесені на верхню та

нижню частини барабана (див. Мал. 7). Тимчасово встановіть

верхню частину барабана на нижню частину і поверніть таким

чином, щоб стрілки співпали, при цьому перевірте збіг отворів на

пластинах для змішування у верхній частині барабана.

8. Встановіть верхню частину барабана на нижню таким чином, щоб

збіглися настановні отвори і стрілки (див. мал. 7). Встановіть і

зафіксуйте болти в кожному з отворів на вінку. Перевірте надійність

різьбових з'єднань. Зафіксуйте пластини для змішування на верхній

частині барабана (див. мал. 7). При цьому, ущільнювальна

прокладка повинна знаходитись між внутрішньою поверхнею

барабана і пластиною для змішування, а шайби і гайка - з зовнішньої

частини барабана.
