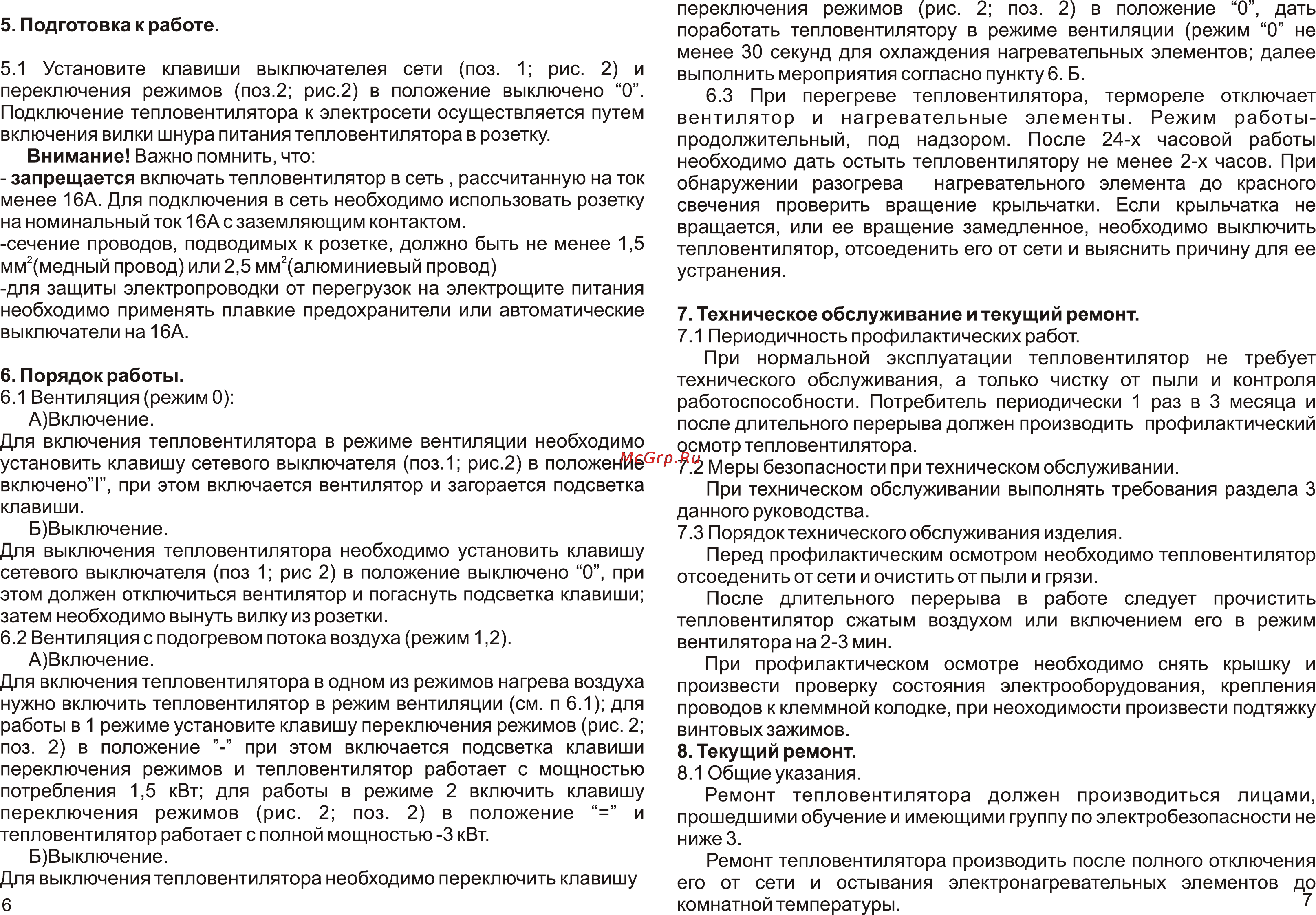

5 Подготовка к работе 5 1 Установите клавиши выключателея сети поз 1 рис 2 и переключения режимов поз 2 рис 2 в положение выключено О Подключение тепловентилятора к электросети осуществляется путем включения вилки шнура питания тепловентилятора в розетку Внимание Важно помнить что запрещается включать тепловентилятор в сеть рассчитанную на ток менее 16А Для подключения в сеть необходимо использовать розетку на номинальный ток 16А с заземляющим контактом сечение проводов подводимых к розетке должно быть не менее 1 5 мм2 медный провод или 2 5 мм2 алюминиевый провод для защиты электропроводки от перегрузок на электрощите питания необходимо применять плавкие предохранители или автоматические выключатели на 16А 6 Порядок работы 6 1 Вентиляция режим 0 А Включение Для включения тепловентилятора в режиме вентиляции необходимо установить клавишу сетевого выключателя поз 1 рис 2 в положение включено при этом включается вентилятор и загорается подсветка клавиши Б Выключение Для выключения тепловентилятора необходимо установить клавишу сетевого выключателя поз 1 рис 2 в положение выключено 0 при этом должен отключиться вентилятор и погаснуть подсветка клавиши затем необходимо вынуть вилку из розетки 6 2 Вентиляция с подогревом потока воздуха режим 1 2 А Включение Для включения тепловентилятора в одном из режимов нагрева воздуха нужно включить тепловентилятор в режим вентиляции см п 6 1 для работы в 1 режиме установите клавишу переключения режимов рис 2 поз 2 в положение при этом включается подсветка клавиши переключения режимов и тепловентилятор работает с мощностью потребления 1 5 кВт для работы в режиме 2 включить клавишу переключения режимов рис 2 поз 2 в положение и тепловентилятор работает с полной мощностью 3 кВт Б Выключение Для выключения тепловентилятора необходимо переключить клавишу 6 переключения режимов рис 2 поз 2 в положение 0 дать поработать тепловентилятору в режиме вентиляции режим 0 не менее 30 секунд для охлаждения нагревательных элементов далее выполнить мероприятия согласно пункту 6 Б 6 3 При перегреве тепловентилятора термореле отключает вентилятор и нагревательные элементы Режим работыпродолжительный под надзором После 24 х часовой работы необходимо дать остыть тепловентилятору не менее 2 х часов При обнаружении разогрева нагревательного элемента до красного свечения проверить вращение крыльчатки Если крыльчатка не вращается или ее вращение замедленное необходимо выключить тепловентилятор отсоеденить его от сети и выяснить причину для ее устранения 7 Техническое обслуживание и текущий ремонт 7 1 Периодичность профилактических работ При нормальной эксплуатации тепловентилятор не требует технического обслуживания а только чистку от пыли и контроля работоспособности Потребитель периодически 1 раз в 3 месяца и после длительного перерыва должен производить профилактический осмотр тепловентилятора 7 2 Меры безопасности при техническом обслуживании При техническом обслуживании выполнять требования раздела 3 данного руководства 7 3 Порядок технического обслуживания изделия Перед профилактическим осмотром необходимо тепловентилятор отсоеденить от сети и очистить от пыли и грязи После длительного перерыва в работе следует прочистить тепловентилятор сжатым воздухом или включением его в режим вентилятора на 2 3 мин При профилактическом осмотре необходимо снять крышку и произвести проверку состояния электрооборудования крепления проводов к клеммной колодке при неоходимости произвести подтяжку винтовых зажимов 8 Текущий ремонт 8 1 Общие указания Ремонт тепловентилятора должен производиться лицами прошедшими обучение и имеющими группу по электробезопасности не нижеЗ Ремонт тепловентилятора производить после полного отключения его от сети и остывания электронагревательных элементов до 7 комнатной температуры
