День добрый у вас есть электрическая схема для тепловой пушки калибр тв 1 5/3 0...

Калибр ТВ 1,5/3,0

Вопрос 505399
gendalff035, Вологда
2 года назад
0 0

День добрый у вас есть электрическая схема для тепловой пушки Калибр ТВ 1,5/3,0 но со спиралями нагрева подлючеными через диод.





Ответы 13
Marat Galimov, Редмонд
2 года назад
0 0
Новичок, Ответы: 0, Оценили: 0 раз

Ок,спасибо!

Сергей,
2 года назад
0 0
Гуру, Ответы: 128379, Оценили: 12493 раз

День добрый у вас есть электрическая схема для тепловой пушки калибр тв 1 5/3 0

Калибр ТВ 1,5/3,0

см https://mcgrp.ru/files/viewer/386772/1

Алисултан Арсланалиев, Королёв
2 года назад
0 0
Новичок, Ответы: 1, Оценили: 0 раз

Здравствуйте! С диодами пушки не помню. Если это компания "калибр" не могли бы отправить фото.


gendalff035, Вологда
2 года назад
0 0
Новичок, Ответы: 0, Оценили: 0 раз

Вот

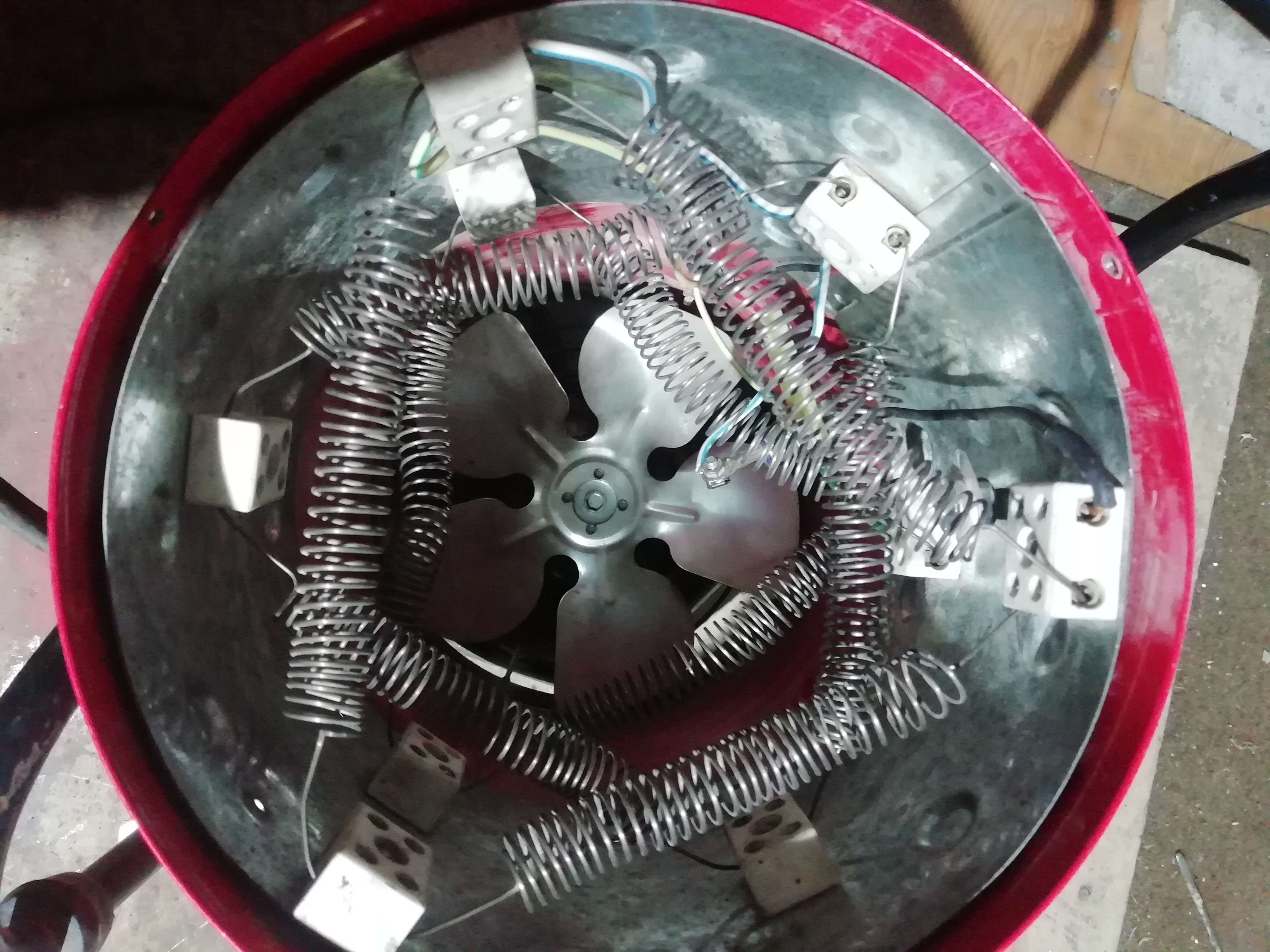

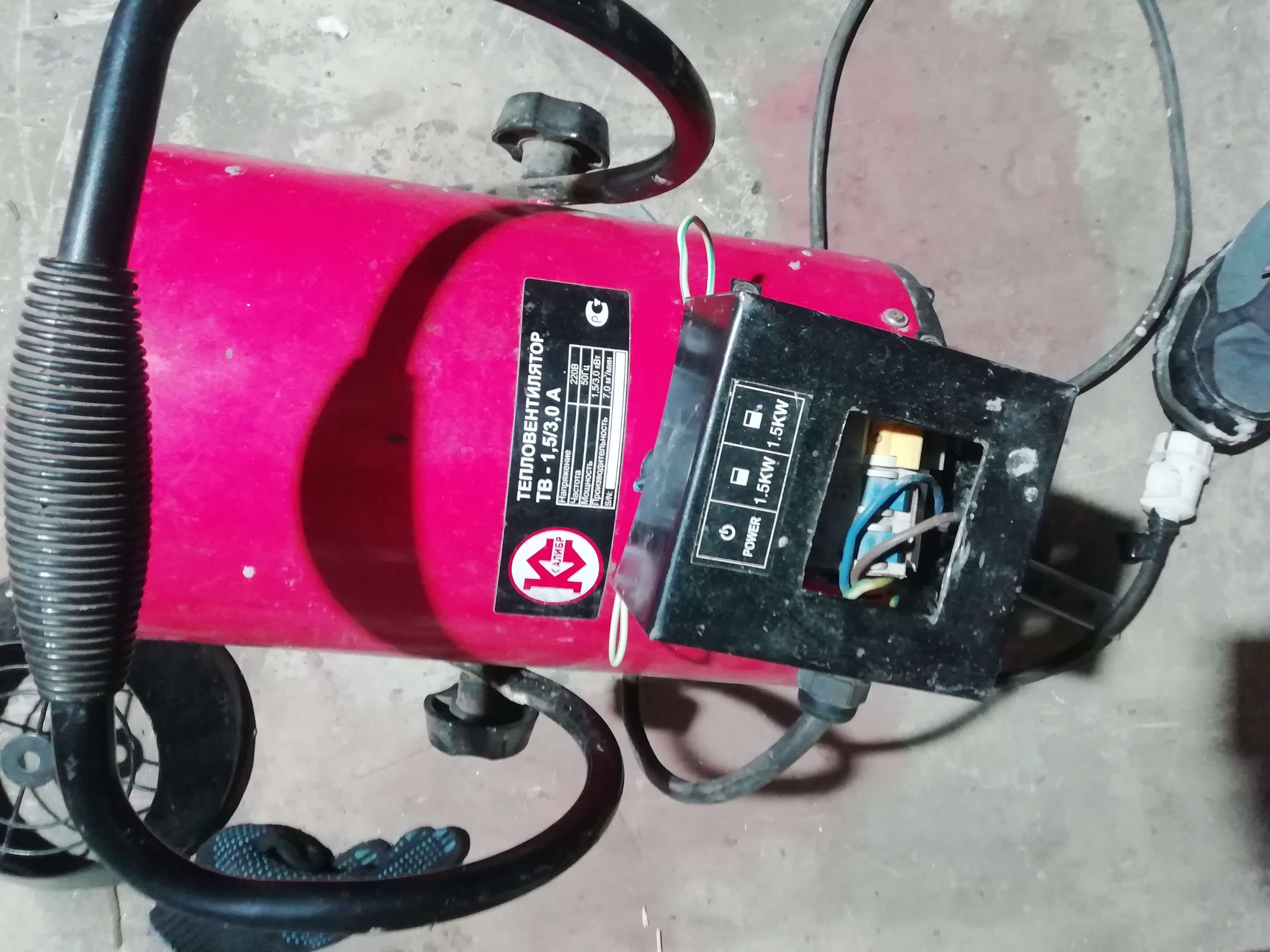

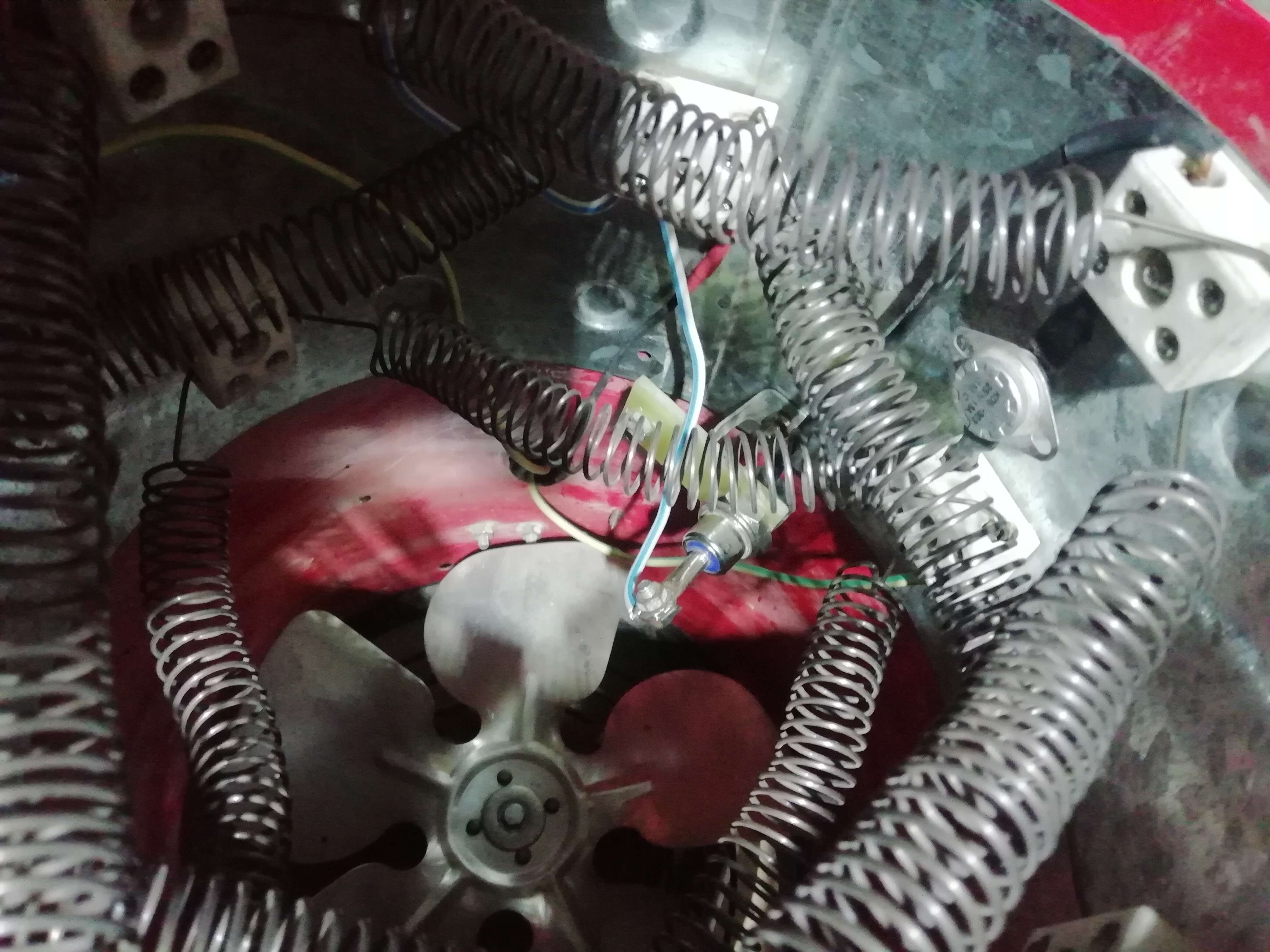

Калибр ТВ 1,5/3,0


Калибр ТВ 1,5/3,0


Калибр ТВ 1,5/3,0

Алисултан Арсланалиев, Королёв
2 года назад
0 0
Новичок, Ответы: 1, Оценили: 0 раз

На этот тепловентилятор схемы нет. Если хотите отремонтировать это не сложно даже не включая в сеть. Мультиметром проверьте на диодной прозвонке..: 1.) термостат (термореле) - контакты должны быть замкнуты. 2.) Диод в одну сторону только должен показать падение напряжения. Спирали все на обрыв. Так же автовыключатели (автоматы) на обрыв. Как я понимаю при включении автомата Power включается вентилятор. Через этот же автомат напряжение подается на другие автоматы.

Калибр ТВ 1,5/3,0

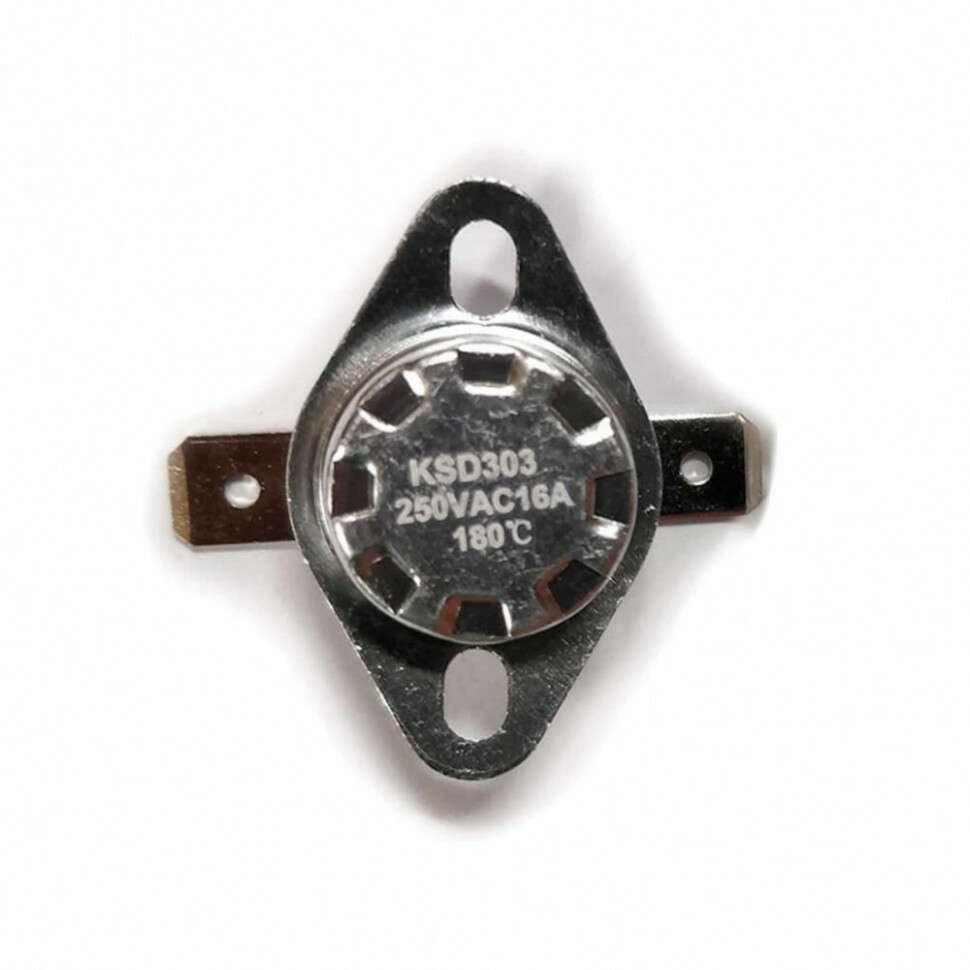

термостат

gendalff035, Вологда
2 года назад
0 0
Новичок, Ответы: 0, Оценили: 0 раз

Это я в курсе не получается всю цепь собрать чтоб поровну поделить. Там 9спиралей каждая по 2ом сопротивлением. Диод как я понимаю делит напряжение на 127в

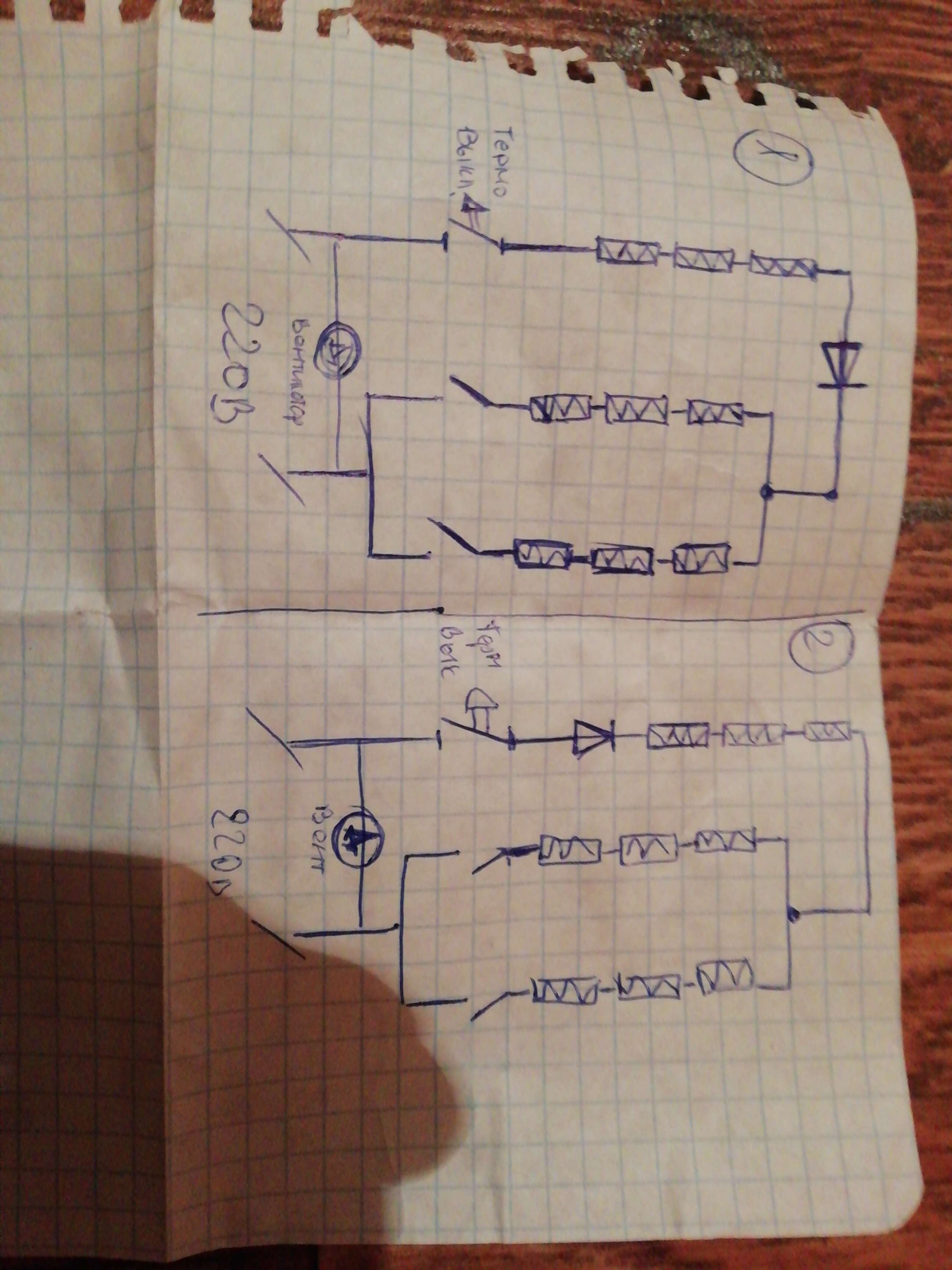

Калибр ТВ 1,5/3,0

Пробовал так подсоединять. По первой работает если один автомат включен. Т.е.на 1.5квт.когда включаешь оба сразу первые три спирали сразу вперегрев краснеют.

gendalff035, Вологда
2 года назад
0 0
Новичок, Ответы: 0, Оценили: 0 раз

Вот видео по 1 схеме

gendalff035, Вологда
2 года назад
0 0
Новичок, Ответы: 0, Оценили: 0 раз

Видео не загружается.по второй если схеме запитываю. Большая просадка напряжения где то до 170в. Хз как она раньше была собрана. Вот и мучаюсь уже который день. Толку дать не могу

gendalff035, Вологда
2 года назад
0 0
Новичок, Ответы: 0, Оценили: 0 раз


ТВ-1,5_3,0А(ABC).pdf

Из всего что смог найти в интернете

Алисултан Арсланалиев, Королёв
2 года назад
0 0
Новичок, Ответы: 1, Оценили: 0 раз

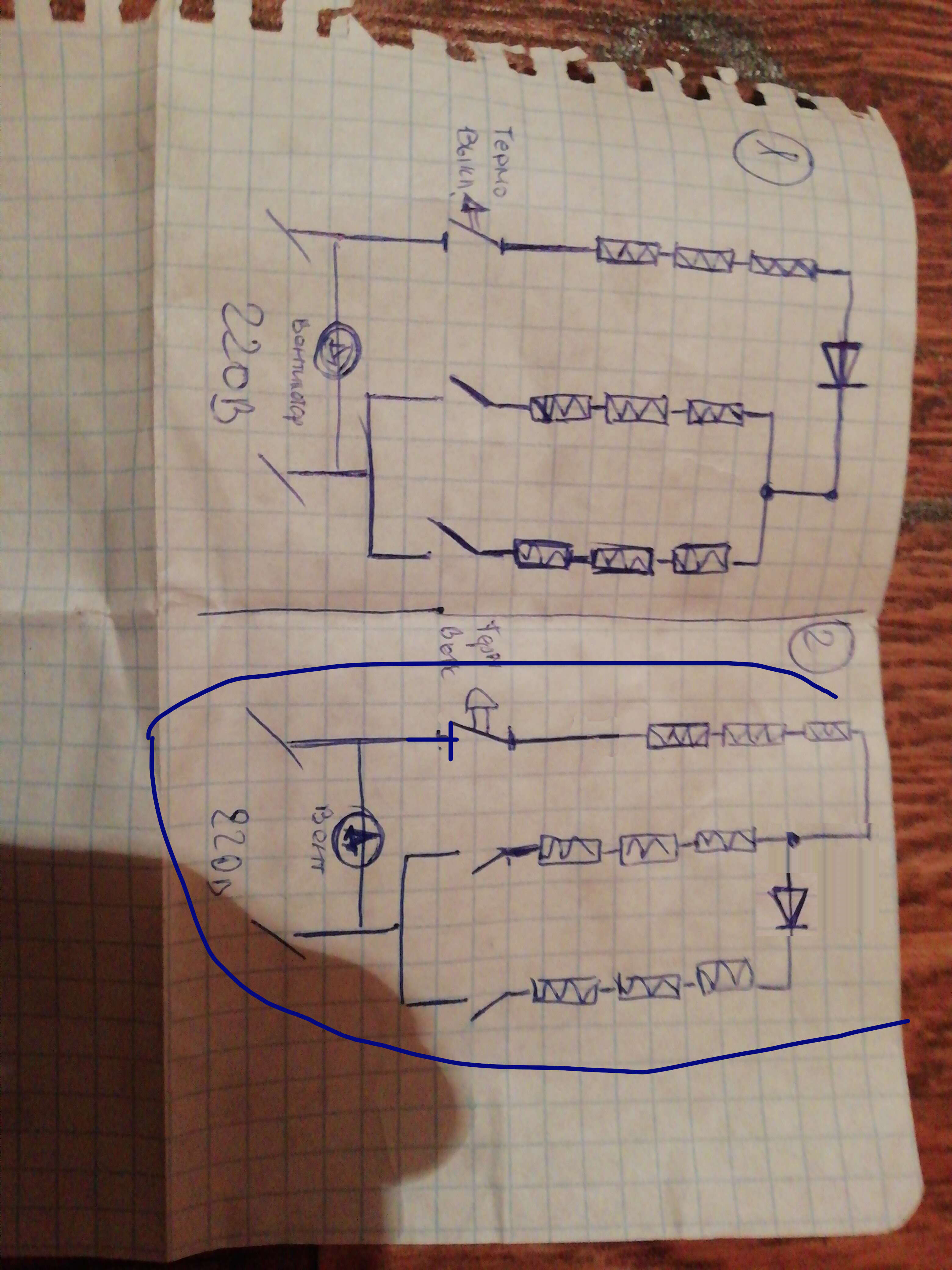

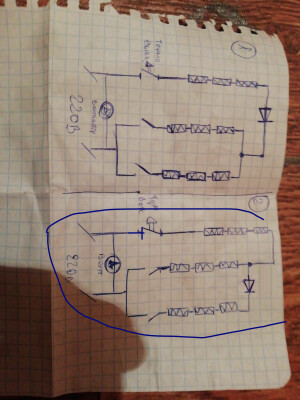

Вот может попробуете соединить (внизу ). А что про вентилятор ничего. Вентилятор должен обязательно работать при подключении спиралей, иначе сгорят.


Калибр ТВ 1,5/3,0

ть

Алисултан Арсланалиев, Королёв
2 года назад
0 0
Новичок, Ответы: 1, Оценили: 0 раз

Нет, по моей схеме нельзя соединять. Пока тоже не соображу. Но при включении одного автомата по вашей схеме через диод 1,5 кВт, это точно? Вы, что ток в цепи замеряли?

Алисултан Арсланалиев, Королёв
2 года назад
0 0
Новичок, Ответы: 1, Оценили: 0 раз

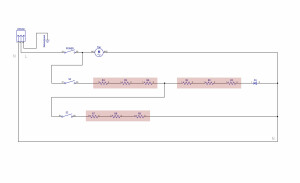

Калибр ТВ 1,5/3,0

Вот так бы я попробовал соединить. Включаешь Power, заработал вентилятор. Потом второй автомат на 1,5кВт и и потом третий. Только последовательность соблюдая, иначе не включится.

Каиржан Куанбаев 1 год назад

Здравствуйте разобрались со схемой?столкнулся с вашей проблемой

Каиржан Куанбаев 1 год назад

Здравствуйте разобрались со схемой, столкнулся с вашей проблемой?

mr_grexxx, Оренбург
1 год назад
0 0
Новичок, Ответы: 0, Оценили: 0 раз

Здравствуйте вы разобрались со схемой,очень нужна ваша помощь
