Під’єднання шпулі з ліскою (див. мал. 8)
1. Установіть на шпиндель (4) конічного редуктора (1) шліцеву приводну
шайбу з посадкової сходинкою (5) таким чином, щоб стопорний
отвір (2) конічного редуктора співпав зі стопорним отвором (6)
шліцевої приводної шайби.
2. Вставте в стопорний отвір (2) конічного редуктора (1) шестигранний
ключ (3), щоб шпіндель (4) не зміг обертатися.
3. Установіть на шпиндель (4), тарілчасту шайбу (7).
4. Від руки нагвинтіть на шпиндель (4) шпулю з ліскою (8).
5. Вийміть шестигранний ключ (3) зі стопорного отвору (2) конічного
редуктора (1).
6. Переконайтеся в правильності і надійності встановлення шпулі з
ліскою.
23
Під’єднання і регулювання наплічного ременя (ранцевої жилетки)
В залежності від моделі, мотокоси комплектуються наплічним
ременем (тільки для моделей МК-4331Т, МК-5236Т) або ранцевою
жилеткою (тільки для моделей МК-4331ТК, МК-5236ТК, МК-5240ТК).
Для забезпечення безпеки і зручності під час роботи мотокосою дуже
важливо правильно відрегулювати наплічний ремінь (ранцеву жилетку)
так, щоб мотокоса була правильно збалансована в робочому положенні.
Регулювання наплічного ременя
1. Пристебніть карабіном наплічний ремінь до фіксатора (20) (див.
мал. 1 і 2).
2. Надіньте ремінь на плече.
3. Відрегулюйте довжину наплічного ременя так, щоб фіксатор з
карабіном знаходилися на рівні стегна.
4. Для забезпечення правильного балансування мотокоси, за
допомогою шестигранного ключа 5 мм послабте кріпильний гвинт
фіксатора карабіна. Переміщайте фіксатор по штанзі в обох
напрямках до тих пір, доки не буде досягнуто оптимального
балансування виробу. Правильне балансування важається таким,
коли шпуля з ліскою або ніж будуть розташовані паралельно поверхні
землі.
5. Надійно затягніть гвинт фіксатора карабіна.
Регулювання ранцевої жилетки
1. Надіньте ранцеву жилетку на плечі і застебніть поясний ремінь.
2. Пристебніть ранцеву жилетку карабіном до фіксатора (20) (див. мал. 1
і 2).
3. Відрегулюйте довжину наплічних ременів так, щоб фіксатор з
карабіном знаходилися на рівні стегна.
4. Правильно збалансуйте мотокосу: за допомогою шестигранного
ключа 5 мм ослабте кріпильний гвинт фіксатора карабіна,
переміщуйте фіксатор по штанзі в обох напрямках до тих пір, поки не
буде досягнуто оптимального балансування виробу.
Якщо правильно збалансована посадка наплічного ременя
(ранцевої жилетки), Ви зможете працювати без втоми дуже
довго.
Якщо правильно збалансована посадка наплічного ременя
(ранцевої жилетки), Ви зможете працювати без втоми дуже
довго.
УВАГА!УВАГА!
УВАГА!УВАГА!
Шпуля має ліву різьбу.Шпуля має ліву різьбу.
УВАГА!УВАГА!

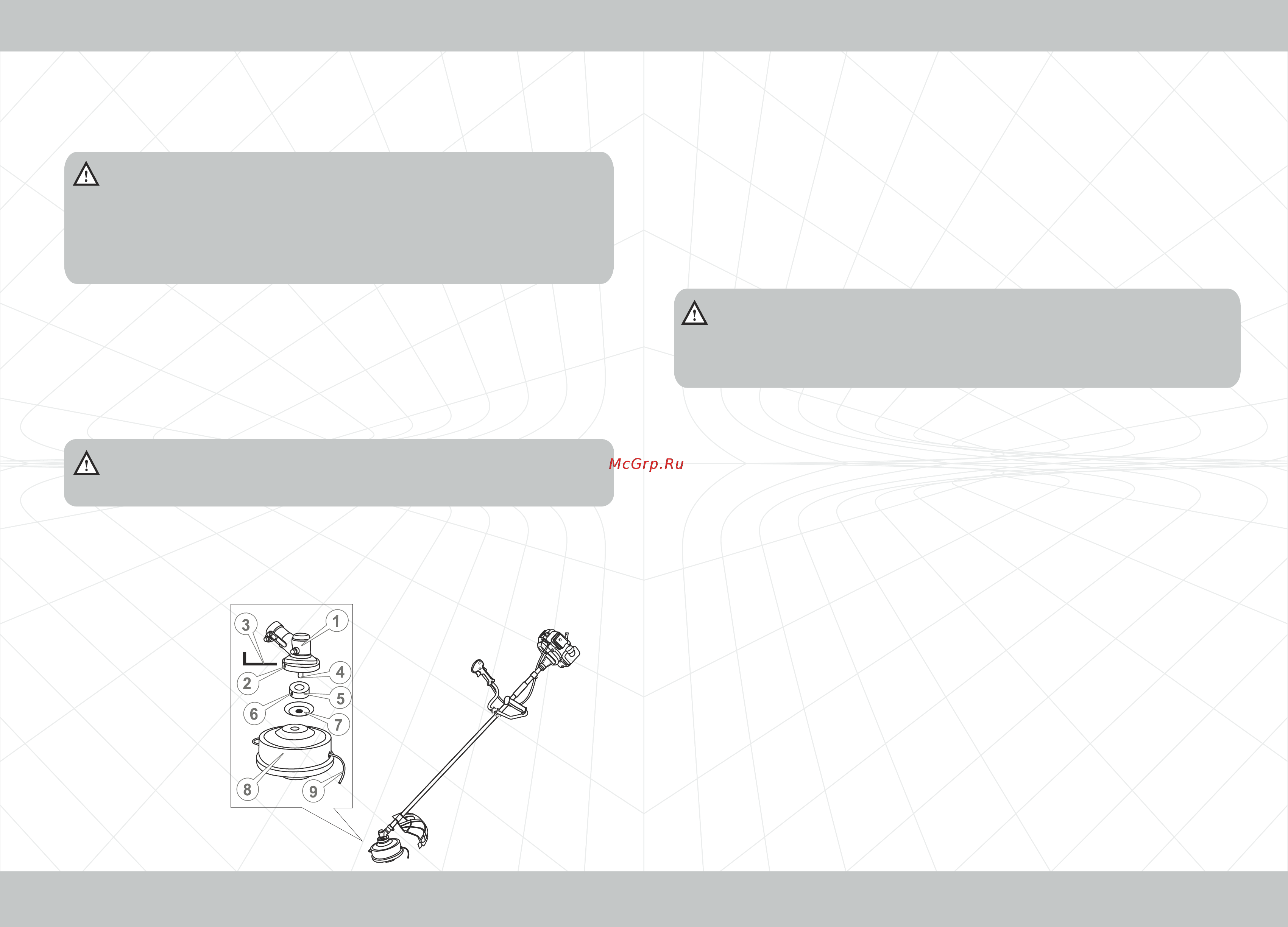

Малюнок 8
ЕКСПЛУАТАЦІЯЕКСПЛУАТАЦІЯ
Перш ніж під’єднати шпулю переконайтеся, що на котушці
шпулі намотана достатня кількість ліски (9). Максимальна
місткість котушки становить близько 6 м круглої ліски
діаметром 2,4 мм. Довжина виходу ліски зі шпулі повинна
складати 15-17 см.
Перш ніж під’єднати шпулю переконайтеся, що на котушці
шпулі намотана достатня кількість ліски (9). Максимальна
місткість котушки становить близько 6 м круглої ліски
діаметром 2,4 мм. Довжина виходу ліски зі шпулі повинна
складати 15-17 см.
