ЕКСПЛУАТАЦІЯ ЕКСПЛУАТАЦІЯ
4.3. Заземлення
Заземлення запобігає можливості електричного шоку, тому, щоб отримати
надійне заземлення виробу, рекомендується використовувати дріт заземлення,
який під'єднується до клеми заземлення зварювального апарату (11) (див.
малюнок 1) та заземлювач (провід та заземлювач в комплекті поставки виробу не
передбачено).
ПРИМІТКА!
В якості заземлювача можуть використовуватися металеві
труби системи водопостачання, каналізації, які перебувають
у землі, або металеві каркаси будівель, що мають з'єднання
із землею.
4.4. Робота
1. Очистіть поверхню металу в зоні зварювання та в точці під'єднання затиску
зварювального кабелю «маса» від бруду, води, фарби та іржі.
2. Якщо товщина деталей, які підлягають зварюванню, перевищує 3 мм, зробіть
односторонню або двосторонню V-подібну обробку крайок.
3. Встановіть електрод у електродотримач.
4. Торкніться зварюваної деталі для порушення зварювальної дуги.
5. Для порушення зварювальної дуги відведіть електрод від поверхні деталі, що
зварюється, на необхідну відстань (в залежності від діаметра електрода
відстань повинна відповідати 1-1,5 діаметра електрода, що використовується)
та утримуйте цю відстань на протязі усього зварювального процесу (див.
малюнок 3).
6. Для зупинки процесу зварювання відведіть електрод від поверхні деталі, що
зварюється. Правильний напрямок відведення електрода зображено на
малюнку 4.
Для отримання міцного зварювального з'єднання крім правильного вибору
зварювального струму необхідно забезпечити правильне положення електрода
до поверхні деталі, що зварюється. Кут нахилу електрода повинен становити
60-80 градусів (див. малюнок 5). У випадку занадто великого кута нахилу
зварювальний шов може стати пористим, а у разі занадто малого кута –
утворюється велика кількість бризок розплавленого металу, і дуга стає нестійкою.
Не використовуйте зварювальні кабелі довжиною понад 10 м. Не використовуйте зварювальні кабелі довжиною понад 10 м. Не використовуйте зварювальні кабелі довжиною понад 10 м.
УВАГА!УВАГА!УВАГА!
Не використовуйте металеві предмети, які не є частиною Не використовуйте металеві предмети, які не є частиною
зварюваної конструкції (металеві прутки, труби, смуги і т.д.) для зварюваної конструкції (металеві прутки, труби, смуги і т.д.) для
заміни або подовження зварювального кабелю із затискачем заміни або подовження зварювального кабелю із затискачем
«маса», так як це призводить до порушень правил безпеки, до «маса», так як це призводить до порушень правил безпеки, до
збільшення опору зварювального контуру і, відповідно, до збільшення опору зварювального контуру і, відповідно, до
зниження якості зварювального з'єднання. зниження якості зварювального з'єднання.
Не використовуйте металеві предмети, які не є частиною
зварюваної конструкції (металеві прутки, труби, смуги і т.д.) для
заміни або подовження зварювального кабелю із затискачем
«маса», так як це призводить до порушень правил безпеки, до
збільшення опору зварювального контуру і, відповідно, до
зниження якості зварювального з'єднання.
УВАГА!УВАГА!УВАГА!
Заземлення запобігає можливості електричного шоку. Заземлення запобігає можливості електричного шоку.
Категорично забороняється використовувати зварювальний Категорично забороняється використовувати зварювальний
апарат без заземлення! апарат без заземлення!
Заземлення запобігає можливості електричного шоку.
Категорично забороняється використовувати зварювальний
апарат без заземлення!
УВАГА!УВАГА!УВАГА!
Щоб здійснити правильне під'єднання заземлення, отримаєте Щоб здійснити правильне під'єднання заземлення, отримаєте
кваліфіковану консультацію у відповідного спеціаліста або кваліфіковану консультацію у відповідного спеціаліста або
скористайтеся його послугами. скористайтеся його послугами.
Щоб здійснити правильне під'єднання заземлення, отримаєте
кваліфіковану консультацію у відповідного спеціаліста або
скористайтеся його послугами.
УВАГА!УВАГА!УВАГА!
Під час виконання зварювальних робіт обов'язково Під час виконання зварювальних робіт обов'язково
використовуйте захисну маску зварника або спеціальні використовуйте захисну маску зварника або спеціальні
окуляри для захисту очей від сильного світлового та окуляри для захисту очей від сильного світлового та
ультрафіолетового випромінювання, яке виробляється ультрафіолетового випромінювання, яке виробляється
Під час виконання зварювальних робіт обов'язково
використовуйте захисну маску зварника або спеціальні
окуляри для захисту очей від сильного світлового та
ультрафіолетового випромінювання, яке виробляється
УВАГА!УВАГА!УВАГА!
Не стукайте сильно електродом по поверхні деталі, яка підля-Не стукайте сильно електродом по поверхні деталі, яка підля-
гає зварюванню, так як це може привести до пошкодження гає зварюванню, так як це може привести до пошкодження
електрода і утруднити запалювання зварювальної дуги. електрода і утруднити запалювання зварювальної дуги.
Не стукайте сильно електродом по поверхні деталі, яка підля-
гає зварюванню, так як це може привести до пошкодження
електрода і утруднити запалювання зварювальної дуги.
УВАГА!УВАГА!УВАГА!

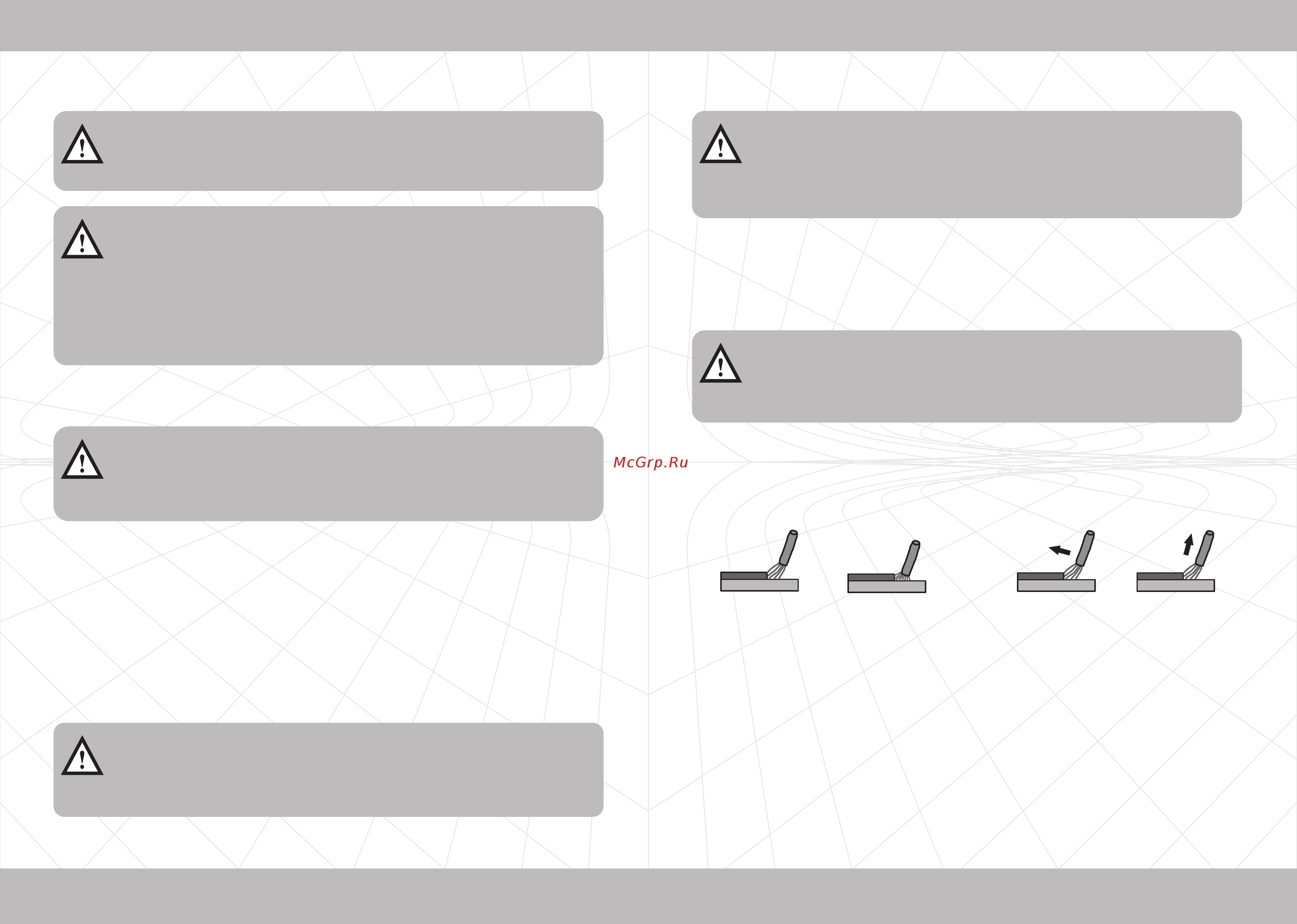

Малюнок 3 Малюнок 4
Неправильна дуга
(надто довга)
Правильна дуга
(1-1, 5 від діаметра
електрода)
Неправильний
напрямок
зупинки дуги
Правильний
напрямок
зупинки дуги
