20 21
ЕКСПЛУАТАЦІЯ
ЕКСПЛУАТАЦІЯ
Довжина електрода в процесі зварювання зменшується. Коли довжина
електрода досягає 15-20 мм, припиніть зварювання та замініть електрод.
Зварювання електродами із захисним покриттям супроводжується
утворенням шлакового шару уздовж траєкторії руху електрода. Для отримання
однорідного і гладкого шва цей шлаковий шар необхідно видаляти після кожного
проходу за допомогою універсального «молотка-щітки» (3) (див. малюнок 2).
Після обриву дуги на електроді завжди залишається козирок з обмазки
довжиною 1-2 мм. У разі повторного запалювання зварювальної дуги необхідно
дозованим ударом збити з електрода цей козирок і залишки шлаку.
Електроди з основним покриттям для зварювання постійним струмом
(УОНИ 13/55 і т.д.) застосовуються переважно у випадках, коли необхідно
отримати високі механічні показники зварного з'єднання, наприклад, під час
зварювання труб, оскільки таке покриття додає зварювальній ванні підвищену
в'язкість та забезпечує більшу глибину проварювання шва. Для отримання
якісного шва такі електроди вимагають обов'язкового прокалювання. Зварювання
виконують постійним струмом на зворотній полярності (електрод під'єднується до
байонетного роз'єму зварювального апарату з позначенням («+»).
Зварювання електродами з покриттям для змінного струму (МР-3, АНО-21
і т.п.) можна виконувати як з прямою полярністю («-» на електроді), так і зі
зворотною полярністю («+» на електроді). Вибір полярності залежить від умов
зварювання. Зворотна полярність дає більше стійку дугу у разі використання
неякісних електродів, менше гріє деталь, що зварюється. Застосовується
переважно для зварювання тонких деталей та для роботи у важкодоступних
місцях. Електрод вигорає повільніше. Пряма полярність дає більше тепла в зону
зварювання. Застосовується переважно для зварювання масивних теплоємних
деталей. Електрод вигорає швидше.

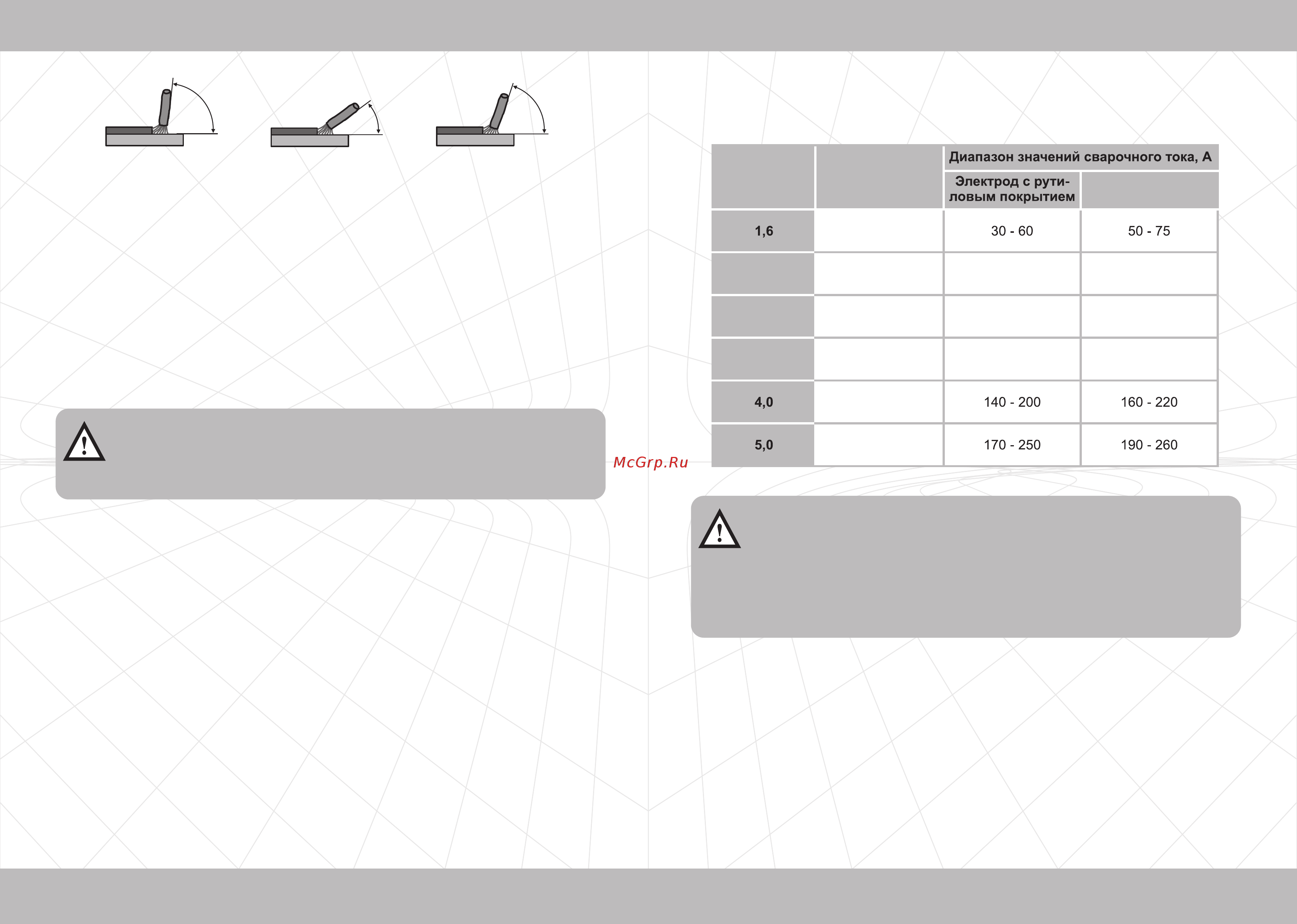

Таблиця 2
Допустимі значення зварювального струму
в залежності від діаметра електрода
Дане керівництво не є посібником зі зварювальної справи. Дане керівництво не є посібником зі зварювальної справи.
Наведені в розділі 4.4 відомості містять в собі лише матеріал Наведені в розділі 4.4 відомості містять в собі лише матеріал
ознайомчого характеру. Щоб отримати більш повну ознайомчого характеру. Щоб отримати більш повну
інформацію про процес зварювання зварювальним апаратом інформацію про процес зварювання зварювальним апаратом
інверторного типу зверніться до кваліфікованого фахівця або інверторного типу зверніться до кваліфікованого фахівця або
до довідкових матеріалів. до довідкових матеріалів.
Дане керівництво не є посібником зі зварювальної справи.
Наведені в розділі 4.4 відомості містять в собі лише матеріал
ознайомчого характеру. Щоб отримати більш повну
інформацію про процес зварювання зварювальним апаратом
інверторного типу зверніться до кваліфікованого фахівця або
до довідкових матеріалів.
УВАГА!УВАГА!УВАГА!
Малюнок 5
Електрод і шлак нагріваються до високої температури. Щоб Електрод і шлак нагріваються до високої температури. Щоб
уникнути опіків будьте обережні під час заміни електрода і уникнути опіків будьте обережні під час заміни електрода і
видалення шлаку. видалення шлаку.
Електрод і шлак нагріваються до високої температури. Щоб
уникнути опіків будьте обережні під час заміни електрода і
видалення шлаку.
УВАГА!УВАГА!УВАГА!
Неправильний нахил
> 80°
Неправильний нахил
< 60°
Правильний нахил
60°- 80°
Диаметр
электрода,
мм
Толщина
свариваемого
металла, мм
Электрод с основ-
ным покрытием
1,5 - 2,0
2,0 1,5 - 3,0 50 - 80 60 - 100
2,5 1,5 - 5,0 60 - 110 70 - 120
3,2 2,0 - 12,0 90 - 140 110 - 160
4,0 - 20,0
8,0 - 24,0
