ОПИС ВИРОБУ ТА ЗОВНІШНІЙ ВИГЛЯД ОПИС ВИРОБУ ТА ЗОВНІШНІЙ ВИГЛЯД
Таблиц я 2
Моделі
ДВЗ-200Б
ДВЗ-210Б
ДВЗ-390Б
ДВС-390Б
ДВС-420Б
Розміри, мм
A B C D E F G H I
314
314
380
380
380
345
345
435
435
435
185
185
221
221
221
105
105
135
135
135
5/16-
24
UNF
5/16-
24
UNF
3/8-
24
UNF
3/8-
24
UNF
3/8-
24
UNF
d10
d10
d11
d11
d11
85
85
155
155
155
45,5
45,5
56
56
56
32
32
32
32
32
Моделі
ДВЗ-200Б
ДВЗ-210Б
ДВЗ-390Б
ДВЗ-390БЕ
ДВЗ-420Б
Розміри, мм
J K L М N O P Q R
65
65
95
95
95
60
60
72,2
72,2
72,2
75
75
85
85
85
10
10
20
20
20
163
163
195
195
195
7
7
16
16
16
103
103
145
145
145
245
245
305
305
305
365
365
450
450
450
A
B
D

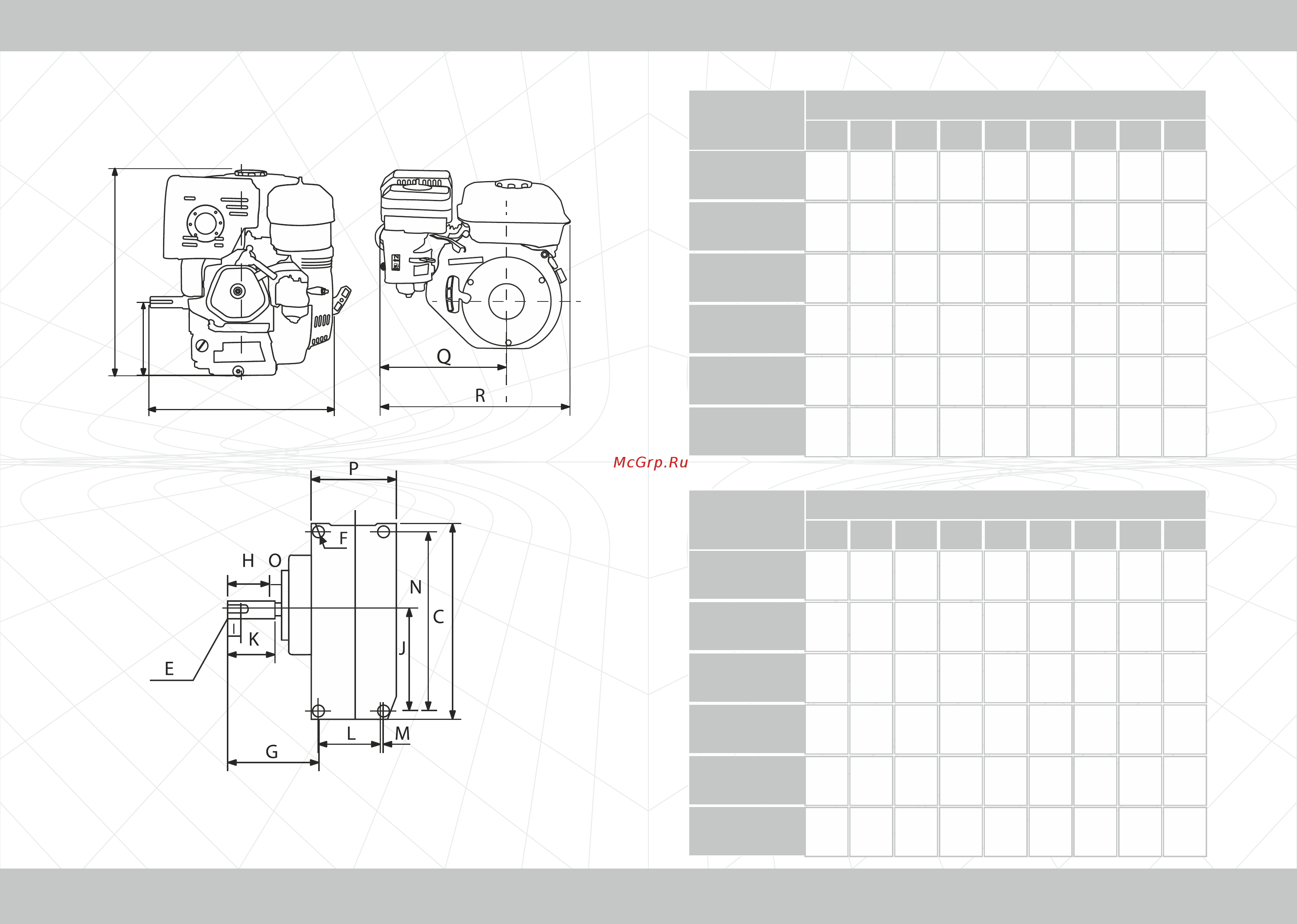

1.4. Габаритні та установочні розміри двигунів ДВЗ-200Б, ДВЗ-210Б,
ДВЗ-390Б, ДВЗ-390БЕ, ДВЗ-420Б і ДВЗ-420БЕ
Малюнок 9
ДВС-420БЕ
380 435 221 135
3/8-
24
UNF
d11 155 56 32
ДВЗ-420БЕ
95 72,2 85 20 195 16 145 305 450
Таблиц я 2 (продовження)
