Кентавр ПЗП-120НП [10/18] Увага увага увага
![Кентавр ПЗП-120НП [10/18] Увага увага увага](/views2/1262920/page10/bga.png)
18
19

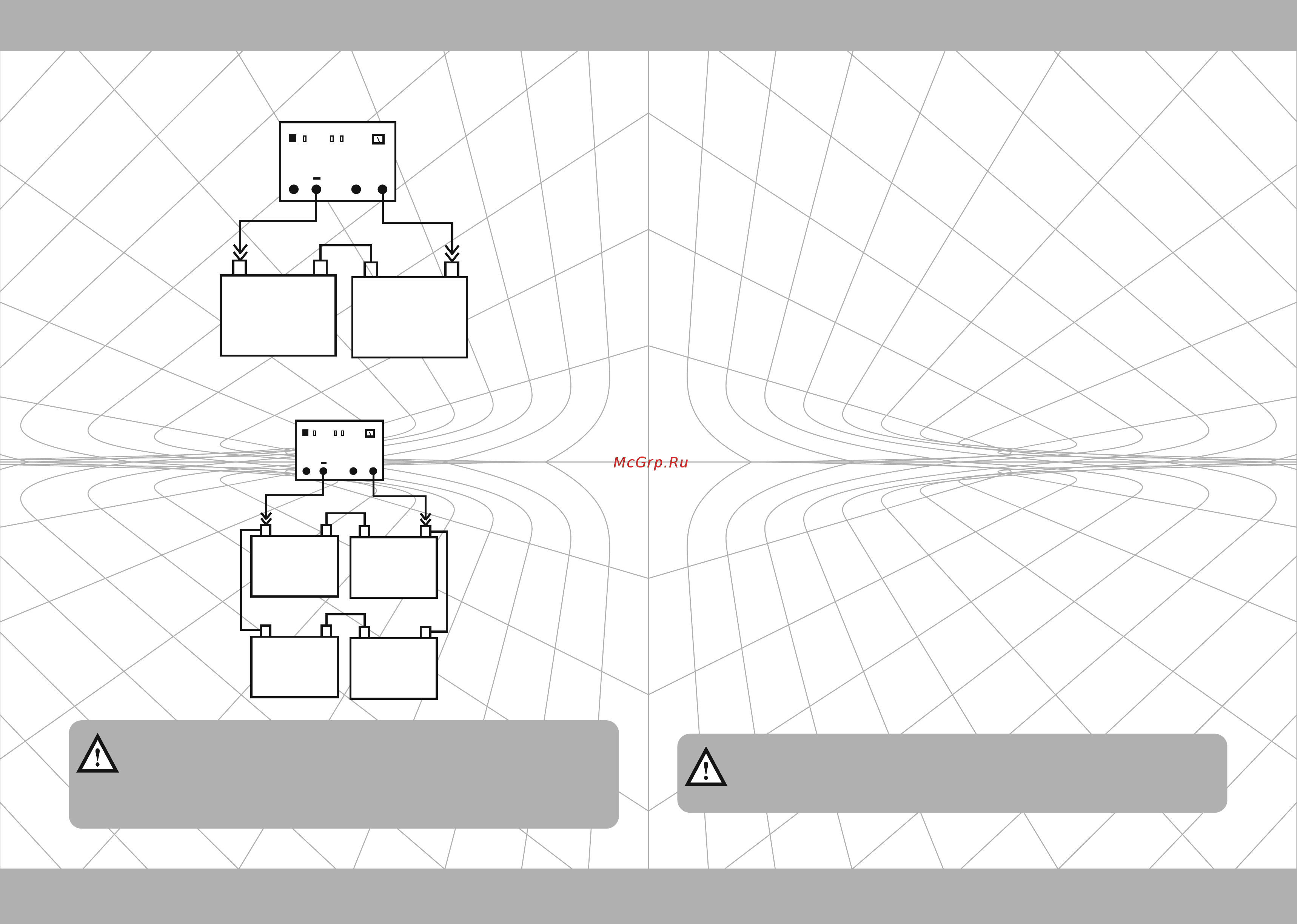

Схема послідовного з'єднання акумуляторних батарей, які мають робочу
напругу 12 В.
Малюнок 4
Схема паралельно-послідовного з'єднання акумуляторних батарей, які
мають робочу напругу 12 В.
Малюнок 4
ЕКСПЛУАТАЦІЯЕКСПЛУАТАЦІЯ
12 В
ПЗП
220В +12В +24В
+
-
12 В
+
-
12 В
ПЗП
220В +12В +24В
+
-
12 В
+
-
12 В
+
-
12 В
+
-
Заборонено одночасно заряджати декілька акумуляторних Заборонено одночасно заряджати декілька акумуляторних
батарей, якщо їх сумарна ємність перевищує допустиму батарей, якщо їх сумарна ємність перевищує допустиму
величину для пуско-зарядного пристрою, зазначеної у п. 2.2. величину для пуско-зарядного пристрою, зазначеної у п. 2.2.
даного керівництва.даного керівництва.
Заборонено одночасно заряджати декілька акумуляторних
батарей, якщо їх сумарна ємність перевищує допустиму
величину для пуско-зарядного пристрою, зазначеної у п. 2.2.
даного керівництва.
УВАГА!УВАГА!УВАГА!
4.4. Відключення
1. Вимкніть мережевий вимикач, перевівши клавішу «ВМИК/ВИМК» (2) (див.
мал. 1) у положення «ВИМК».
2. Від'єднайте кабель електроживлення (13) (див. мал. 1) від електромережі.
3. Від'єднайте контактні затискачі силових кабелів (11, 12) (див. мал. 1) від клем
акумуляторної батареї.
4. Від'єднайте силовий кабель (12) (див. мал. 1) від клеми пуско-зарядного
пристрою.
5. Проведіть контрольний огляд пристрою (див. розділ 5 даного керівництва
«Технічне обслуговування»).
6. Зафіксуйте мережевий та силові кабелі спеціальними фіксаторами.
4.5. Система захисту
Захист від перегріву
Дана аварійна система призначена для запобігання виходу з ладу пуско-
зарядного пристрою у випадку перегріву, а також можливого загоряння пристрою
під час критичного перегріву обмотки трансформатора.
У процесі тривалої роботи пуско-зарядного пристрою та/або при високій
температурі навколишнього середовища може спрацювати система захисту від
перегріву і як наслідок цього – відбутися відключення електроживлення. Робота
пуско-зарядного пристрою буде продовжена автоматично, коли пристрій
охолоне.
Захист від перевантаження
Захист пуско-зарядного пристрою:
у випадку підвищення напруги в мережі електроживлення;
якщо струм зарядки перевищує максимально допустимий показник для пуско-
зарядного пристрою.
Захист від короткого замикання
Захист пуско-зарядного пристрою:
у випадку короткого замикання в мережі електроживлення;
у випадку торкання контактних затискачів пуско-зарядного пристрою один
одного;
під час приєднання до контактних затискачів акумулятора, у якого замкнуті
внутрішні пластини.
Використовуйте запобіжник ланцюга постійного струму, який Використовуйте запобіжник ланцюга постійного струму, який
має відповідний номінал.має відповідний номінал.
Використовуйте запобіжник ланцюга постійного струму, який
має відповідний номінал.
УВАГА!УВАГА!УВАГА!
