Magic Systems MS-PGSM4 [19/28] Подключение дополнительных устройств

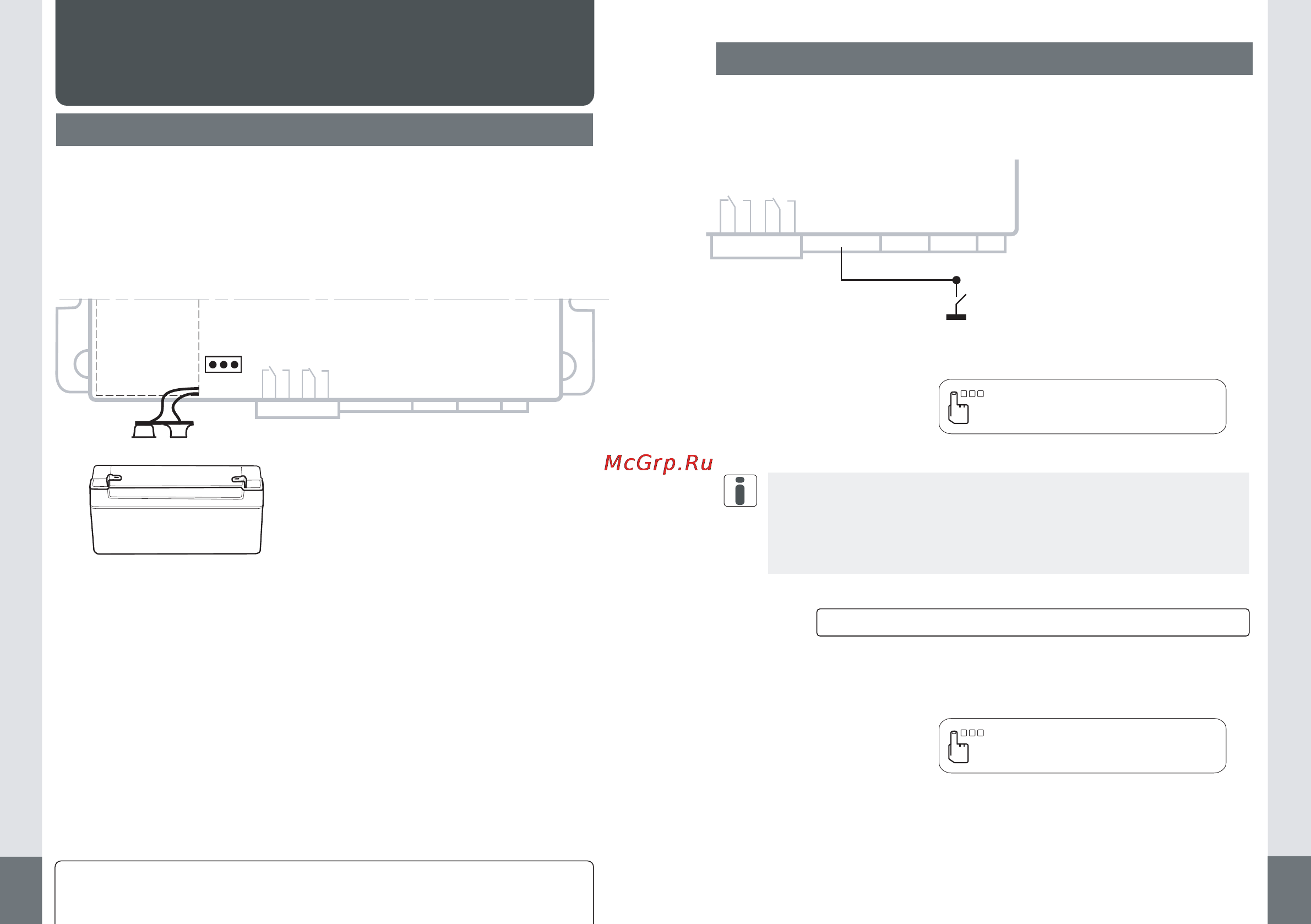

![Magic Systems MS-PGSM4 [19/28] Подключение дополнительных устройств](/views2/1002635/page19/bg13.png)
MS - PGSM4
ОСНОВНОЙ БЛОК
X10
X5
X2 X8 X7 X4
1 2 3 4 5 6
1 2 3 4 5 6 7
1 2
3 2 1
33
Подключение дополнительных устройств
Подключение дополнительных
устройств
Резервный аккумулятор
В качестве резервного источника питания, GSM-автопейджер
предусматривает подключение внешнего аккумулятора на 12В*
вместо батареи. В этом случае, аккумулятор следует подсоеди
-
нить к разъему батареи, а на плате GSM-автопейджера устано
-
вить перемычку X10 в положение 1-2.
*Рекомендуется свинцовый аккумулятор ёмкостью не ниже 7 А/ч
12В
34
Подключение дополнительных устройств
SENSOR ALARM
SMS
SENSOR HOOD
SMS
В GSM-автопейджере Вход 2 может быть задействован для
реализации тревожной кнопки.
Тревожная кнопка
MS - PGSM4
X5
X2 X8 X7 X4
1 2 3 4 5 6
1 2 3
4 5 6 7
1 2
бело-синий
Вам приходит SMS
SENSOR ALARM OK
Вам приходит SMS
SENSOR HOOD OK
Cписок тревожных сообщений стр. 41
Активтровать
тревожную кнопку
Вернуть в исходное
состояние
После этого любое нажатие самой тревожной кнопки,
независимо от того, находится устройство в охране или
вне охраны, будет вызывать тревожное событие
"РАЗБОЙНОЕ НАПАДЕНИЕ"
