13

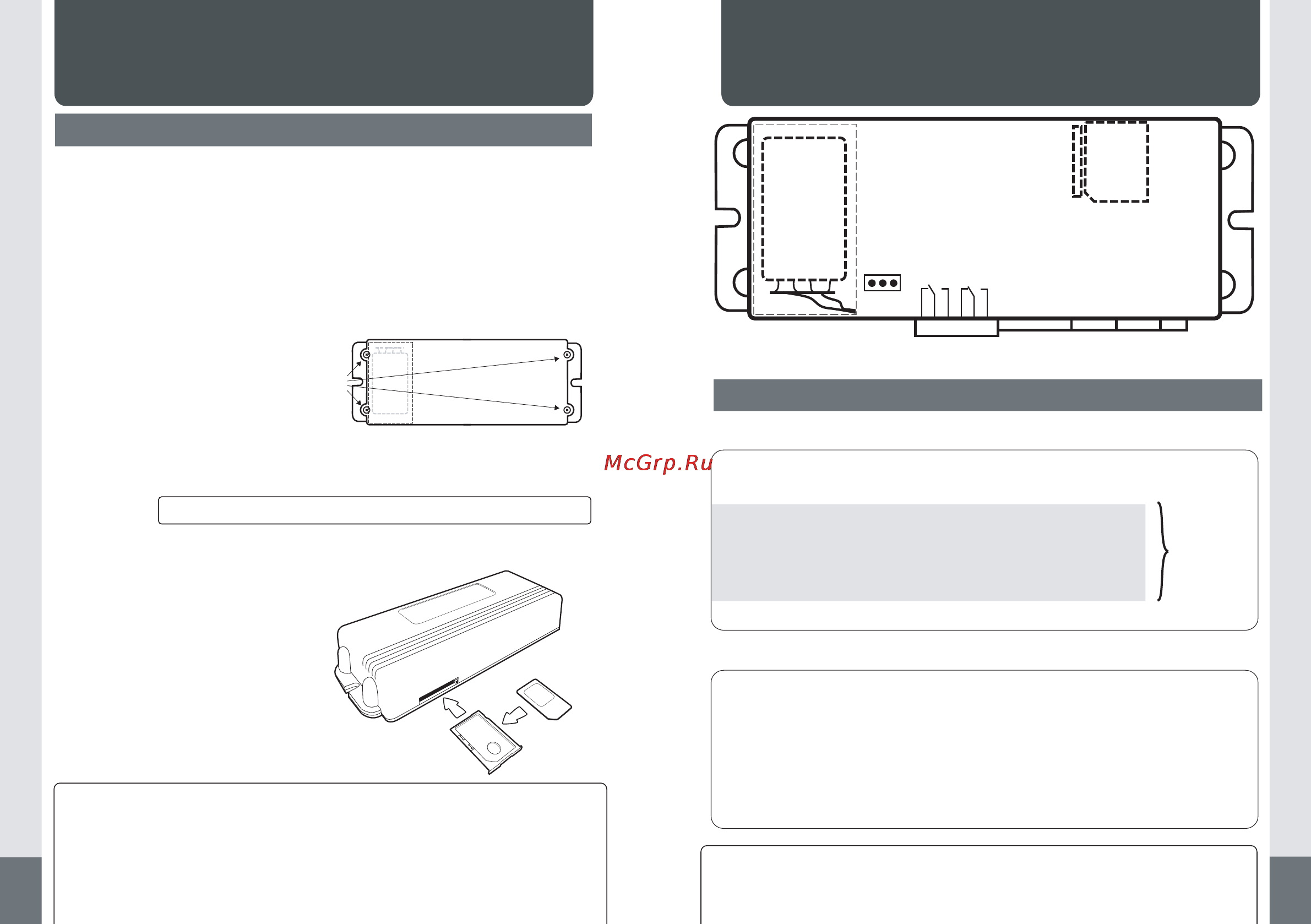

Установки и настройки GSM-автопейджера
Установки и настройки
GSM автопейджера
Подготовка к работе
Для работы GSM-автопейджера Вам необходимо:
1 Приобрести у любого GSM-оператора SIM-карту с подклю-
ченной услугой GPRS*.
2 Предварительно снять с SIM-карты запрос PIN-кода**.
3 Записать телефонный номер этой SIM-карты.
4 Вставить батарею (аварийный источник питания), имеющую
ся в комплекте поставки***. Батарея вставляется внутрь
GSM-автопейджера
.
Вместо батареи, в качестве резервного источника питания
можно использовать внешний аккумулятор .
5 Вставить в GSM-автопейджер подготовленную SIM-карту.
вставить до щелчка
* Услуга GPRS может быть не подключена по умолчанию. Способ подклю-
чения услуги уточните у GSM-оператора, обслуживающего SIM-карту
** Снять запрос PIN-кода можно на обычном сотовом телефоне. Вставьте
SIM-карту в сотовый телефон и действуйте по инструкции к телефону
*** Если резервный источник отсутствует в комплекте поставки, он уже
установлен в GSM-автопейджер при производстве
для установки батареи
отвернуть четыре винта
Подключение дополнительных устройств стр. 33
14
Установка GSM-автопейджера в автомобиль
Установка GSM-автопейджера
в автомобиль
Назначение разъёмов и контактов
разъёмы
фотокамер
разъём
входов
разъём
светодиода
разъём X2 - основные контакты
X2.2 - чёрный масса (-12В)
X2.1 - красный +12В
MS - PGSM4
X10
X5
X2 X8 X7 X4
1 2 3 4 5 6
1 2 3 4 5 6 7
1 2
аварийный
источник
питания
батарея
Alkaline
6LR61
SIM-карта
3 2 1
реле1 реле2
X2.3 - зелёный концевики дверей
X2.4 - бело-синий концевики капота/багажника
X2.5 - жёлтый вход постановки/снятия с охраны
X2.6 - оранжевый замок зажигания
X2.7 - синий шина LAN**
*
разъём X5 - выходы универсальных силовых реле
X5.1 НЗ-контакт реле1
X5.2 переключающий контакт реле1
X5.3 НР-контакт реле1
X5.4 НЗ-контакт реле2
X5.5 переключающий контакт реле2
X5.6
НР-контакт реле2
* Подключаются при установке в качестве GSM-автосигнализации (стр.19)
** Подключается при установке в составе спутникового противоугонного
комплекса с шиной LAN (стр.18)
