Измеритель плотности теплового потока и температуры ИТП-МГ4.03/Х(У)«ПОТОК»

___________________________________________________________________________________

______________________________________________________________________________________

СКБ СТРОЙПРИБОР Челябинск

а) вид лицевой панели

б) вид задней панели

Рисунок 1.2 – Общий вид электронного блока

1.4.3 На лицевой панели электронного блока размещѐн графический дисплей и клавиату-

ра, состоящая из шести клавиш: РЕЖИМ, ВВОД, «, », ПУСК.

На задней панели электронного блока расположены соединительные разъѐмы для под-

ключения кабелей связи с ПК (1), кабеля сетевого питания (2), модулей (3), а также клавиша

включения/выключения питания (4), сетевой предохранитель (5) и клемма заземления (6).

1.4.4 Модуль осуществляет измерения и регистрацию плотности теплового потока и тем-

пературы, хранение полученной информации и передачу ее в электронный блок. Питание моду-

лей осуществляется от электронного блока. Общий вид модуля на рисунке 1.3.

4 5

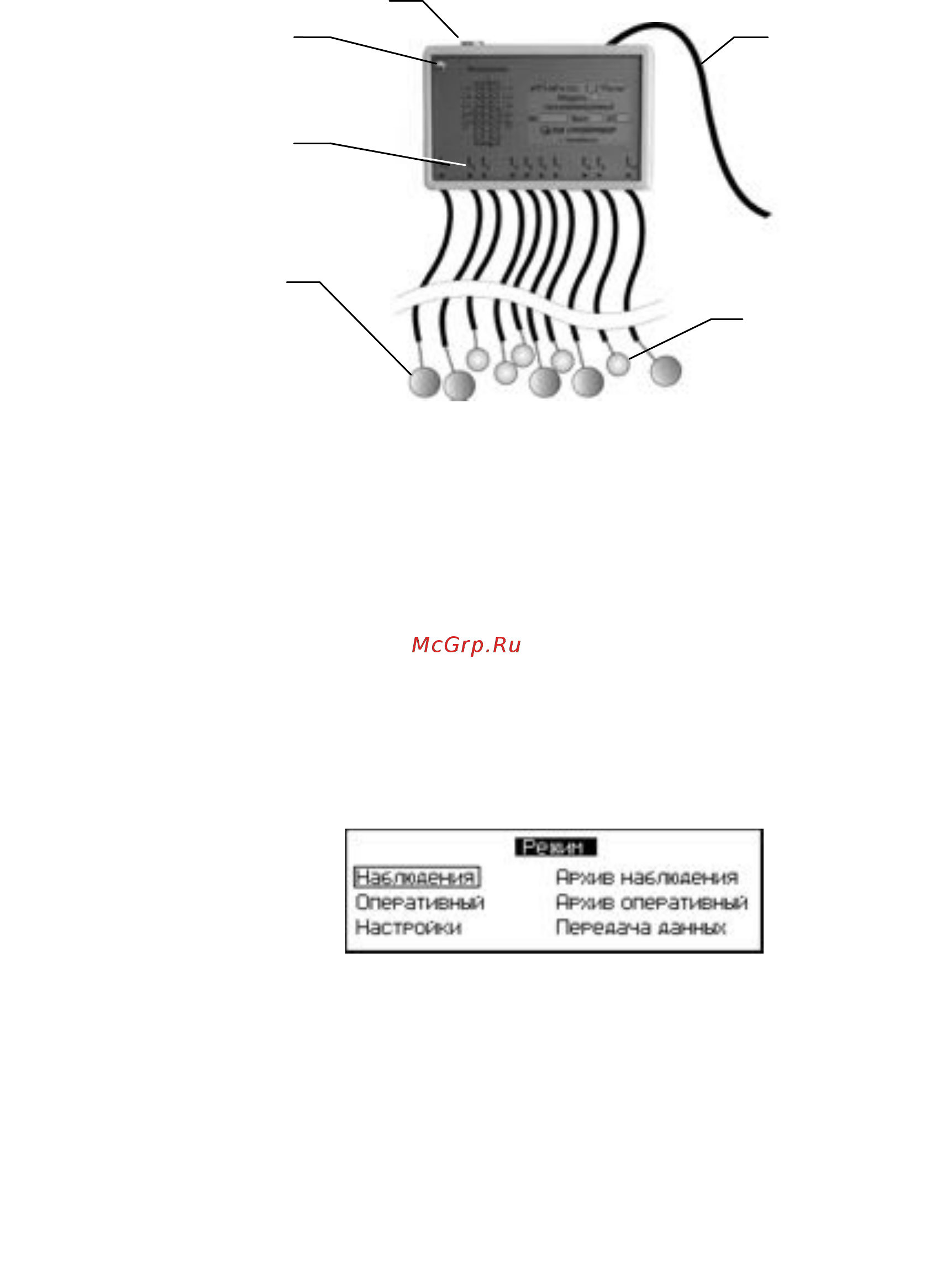

Рисунок 1.3 – Общий вид модуля

1.4.5 На лицевой панели модуля нанесена маркировка (1), выходящих из него кабелей с

датчиками теплового пока (2) и температуры (3), и расположен светодиод (4), индицирующий

состояние модуля. На верхней панели модуля находится выход кабеля (5), предназначенный для

соединения с другими модулями через разъем (6), который так же служит для подключения па-

раллельно соединенных модулей через кабель к электронному блоку.

1.4.5 Режимы работы измерителя

Измеритель обеспечивает шесть рабочих режимов, выбор которых осуществляется в ос-

новном меню электронного блока (экран 1) клавишами «, », путем перемещения рамки-

курсора (далее – курсор) на выбранный режим и подтверждения выбора клавишей ВВОД.

(1)

1.4.5.1 Режим «Наблюдения». В режиме «Наблюдения» измерения и запись результатов

измерений в архив осуществляются в автоматическом режиме, в соответствии с программой, за-

данной оператором. Символ режима «Н».

Для входа в режим «Наблюдения» необходимо в основном меню (1) клавишами «, »,

переместить курсор на выбранный режим, после чего клавишей ВВОД активировать его.

1.4.5.2 Режим «Оперативный». В Режиме «Оперативный» измерения выполняются при
