Измеритель плотности теплового потока и температуры ИТП-МГ4.03/Х(У)«ПОТОК»

____________________________________________________________________________________

______________________________________________________________________________________

СКБ СТРОЙПРИБОР Челябинск

ципе «дополнительной стенки». Датчик закрепляется на теплообменной поверхности исследуе-

мого объекта, образуя дополнительную стенку. Тепловой поток, проходящий через датчик, соз-

дает в нем градиент температур и соответствующий термоэлектрический сигнал.

Плотность теплового потока (q) вычисляется по формуле:

,q КЕ

(1.1)

где К – коэффициент преобразования, Вт/(м

∙мВ);

Е – величина термоэлектрического сигнала, мВ.

1.4.3 В качестве датчиков температуры применяются платиновые термодатчики сопротив-

ления, заключенные в металлический герметичный корпус, обеспечивающие измерение поверх-

ностных температур объемных твердых тел путем их закрепления (наклеивания) на исследуемые

поверхности, а также температуры воздуха и сыпучих сред посредством погружения в среду.

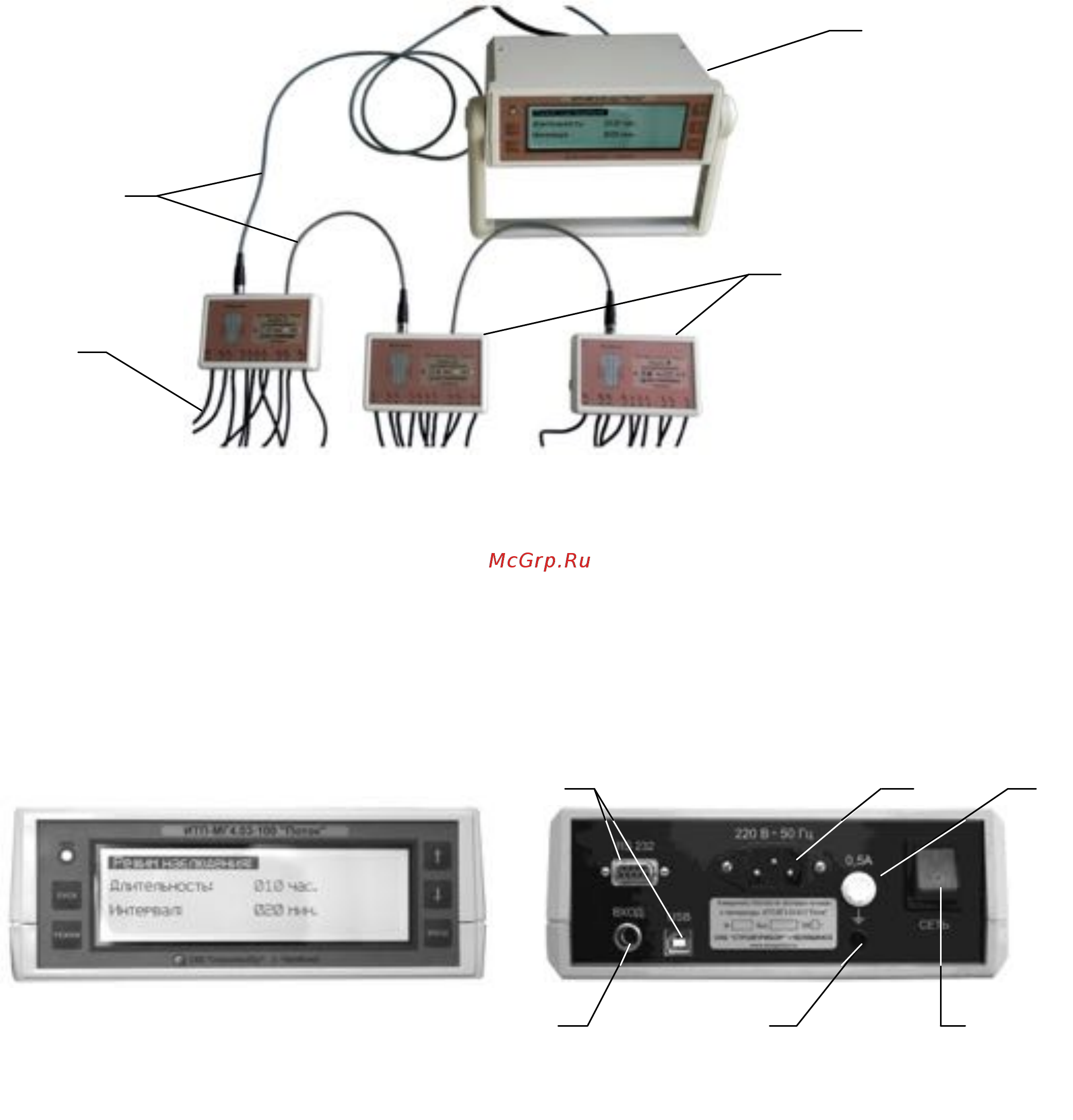

1 – электронный блок; 2 – модули; 3 – кабели датчиков теплового потока и температуры;

4 – соединительные кабели

Рисунок 1.1 – Общий вид измерителя

1.4.4 Электронный блок включает в себя устройства программирования модулей, сбора и

хранения информации, накопленной модулями, индикации результатов измерений и передачи

данных в ПК. Питание электронного блока осуществляется от сети переменного тока либо от

источника автономного питания. Общий вид электронного блока представлен на рисунке 1.2.

1 2 5

3 6 4
