Примечание – Если сила, воздействующая на наконечник, будет недостаточной

(менее 120 Н) необходимо установить наконечник с большим диаметром основания, если сила

будет более 550 Н следует установить наконечник с меньшим диаметром основания. При смене

рабочего наконечника, в строке настроек параметров (п. 2.3.1.2) необходимо изменить значение

диаметра.

Цикл измерений на одном участке состоит из 3 – 5 измерений (по усмотрению оператора),

в точках расположенных друг от друга на расстоянии не менее 10 см.

Для проведения следующего измерения необходимо нажать клавишу «». Если измерения

были проведены неверно, то для повторения измерений нажать клавишу «».

После окончания цикла измерений нажать клавишу ВВОД, на дисплей выводится

результат измерений силы (F) и расчетные значения параметров грунта:

− сопротивление пенетрации (Р);

− коэффициент уплотнения (К);

− индекс влажности (I);

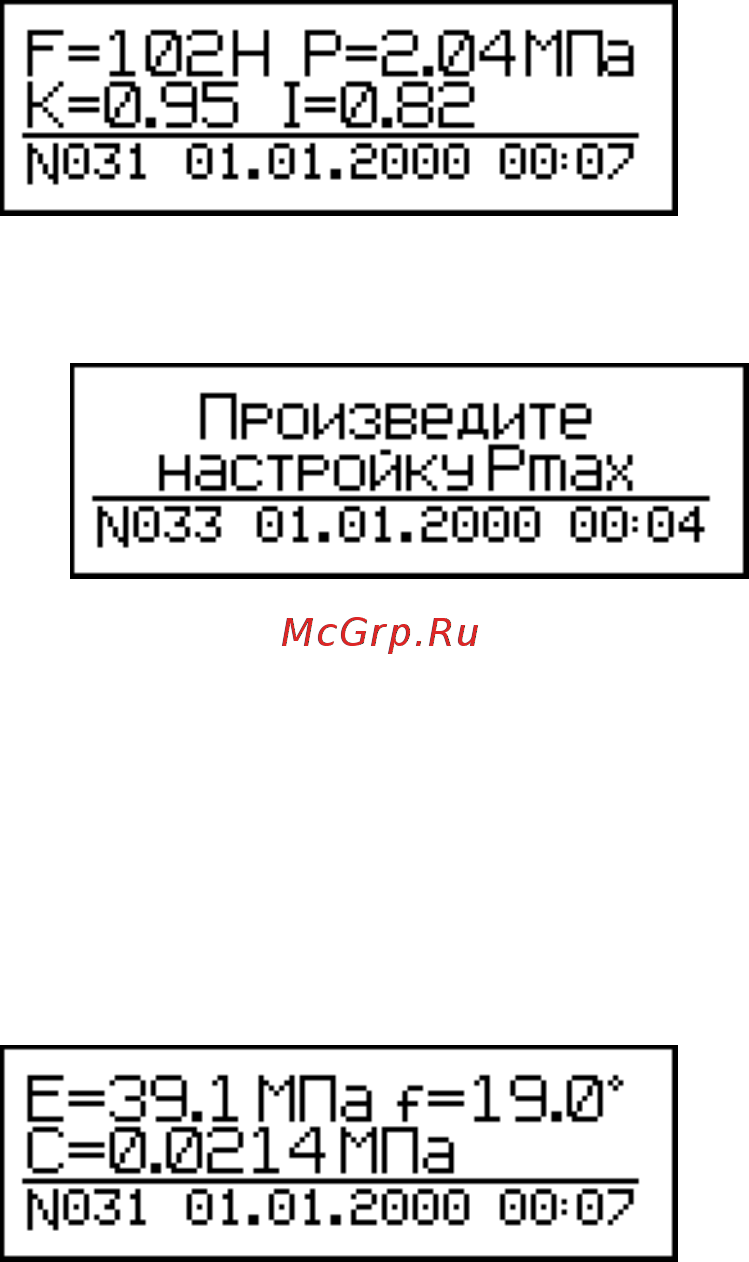

дисплей принимает вид, например:

Примечание – Если Pmax < P измеренного, на дисплей трижды выводится сообщение со

звуковым сигналом:

Вычисленные значения параметров грунта отображаются на двух страницах дисплея. На

второй странице, при нажатии клавиши «», отображаются:

− модуль упругости (Е);

− угол внутреннего трения (f);

− удельное сцепление грунта (С).

дисплей принимает вид, например:

ВНИМАНИЕ! При работе в режиме «К», в случае перемещения на участок

испытаний с новыми параметрами грунта обязательно проверить соответствие Pmax.

Для сохранения результатов измерений в архиве нажать клавишу ВВОД. Для проведения

следующей серии измерений, без сохранения предыдущих результатов измерений, необходимо

нажать клавишу «».

2.3.1.4 Порядок работы в режиме «E»
